UG 里面怎么显示三维模型尺寸

sculing · 发表于 2010-7-5 23:35:09

请问在UG 里面怎么显示三维模型尺寸。在PROE里面双击模型就能显示尺寸，可是UG里面弄不来。请各位高手指教。谢谢。

彼岸花 · 发表于 2010-7-6 07:39:45

编辑模型树里面的特征吧

飞龙 · 发表于 2010-7-6 12:22:38

UG和PROE是不一样的，草绘的尺寸需要点“编辑参数”然后再进入草绘才可以看得到。

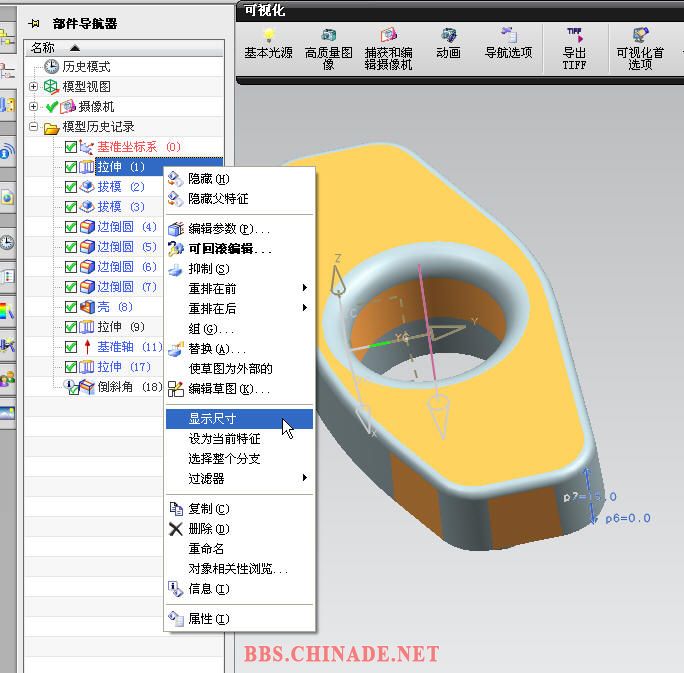

其它的一些尺寸，如拉伸高度、R角的大小等，可以直接通过点击模型树中的特征，然后右键点击“显示尺寸”，如下图所示：

UG这个软件我用得较少，也许还有其它更好的办法也说不定~

sculing · 发表于 2010-7-6 22:59:18

十分感谢！！
