[求助] 关于电极设计的一些问题

[复制链接]
发表于 2010-6-6 15:55:34 | 显示全部楼层 |阅读模式
今天我在PROE中学习电极设计的步骤,用的方法是在组件设计模块中用切除来设计电极,下面的例子是我在一本书上找到的,但是我有几个问题无法解决,记录下来,以后慢慢研究

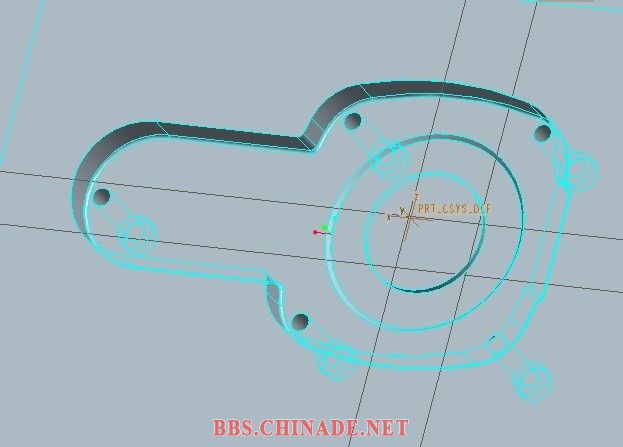

这个是我的模具模板
对于上面的模板我也有个疑问,
平面的部分由我下面的电极来实现,那么他的5个阶梯孔如何成型?

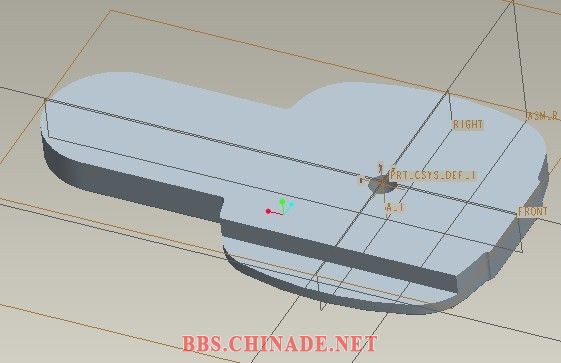

下面是我设计的电极
于这个电极我有2个问题:
1 中间的孔,在我觉得是工艺孔用来之后电极装夹的,但是这个孔是通孔,那么电极中间的这个通孔在电火花放电加工的时候对模板有啥影响,哪里的平面如何和其他平面一致,那么这个问题应该如何规避?
2  就是这个电极背后,我们能看到被切除了一块,被切除的这块我很不理解,我不太清楚,他是用来做什么的。


初学者,不懂的地方很多,谢谢大家啊~
 楼主| 发表于 2010-6-6 16:15:11 | 显示全部楼层
自己顶一下,在线等高手,谢谢大家啊啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-6-7 11:13:29 | 显示全部楼层
昏厥过去,没有人理会·~~
回复 支持 反对

使用道具 举报

发表于 2010-7-12 11:57:44 | 显示全部楼层
1. 5个阶梯孔是线割和铣床加工的
2. 电极中间的空不能弄穿,应加工成盲孔
3. 电极背面被切的一块? 你自己切的吧,没什么用 要有的话也只能是电极毛料上原带的了
