初步感受AutoCAD2010

yczsp · 发表于 2010-4-18 23:48:56

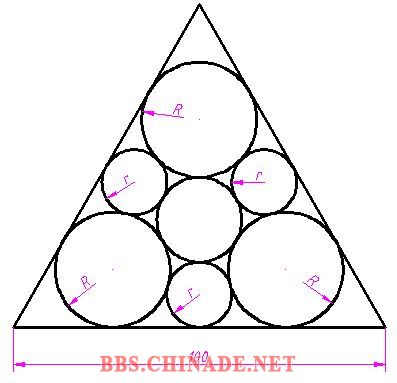

以前论坛上一经典题，要求相邻线段之间均相切，且满足如图所示的尺寸关系。

如果采用2010以前的版本，可以画出，但方法及作图原理一般人难于理解。

yczsp · 发表于 2010-4-18 23:51:37

本帖最后由 yczsp 于 2010-4-19 00:53 编辑

但如果采用2010版本的话，方法就简单得多了。

yczsp · 发表于 2010-4-18 23:54:13

本帖最后由 yczsp 于 2010-4-19 00:55 编辑

回复 2# yczsp

yczsp · 发表于 2010-4-18 23:54:48

本帖最后由 yczsp 于 2010-4-19 00:58 编辑

yczsp · 发表于 2010-4-18 23:55:16

本帖最后由 yczsp 于 2010-4-19 01:00 编辑

yczsp · 发表于 2010-4-18 23:55:46

本帖最后由 yczsp 于 2010-4-19 01:01 编辑

yczsp · 发表于 2010-4-18 23:56:17

本帖最后由 yczsp 于 2010-4-19 01:08 编辑

yczsp · 发表于 2010-4-18 23:56:55

本帖最后由 yczsp 于 2010-4-19 01:15 编辑

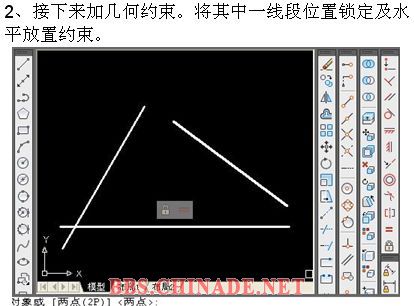

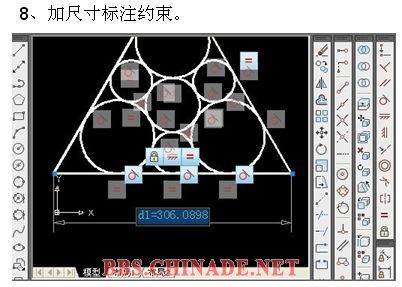

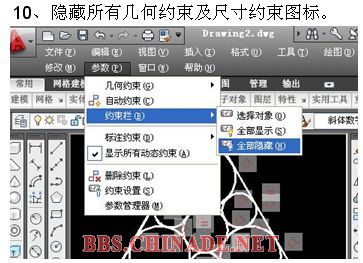

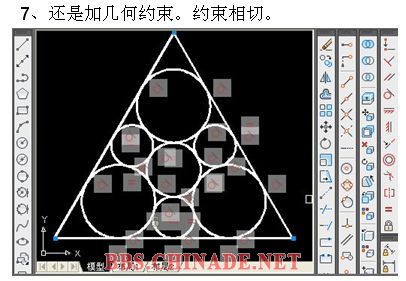

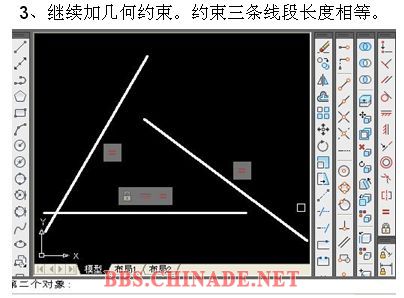

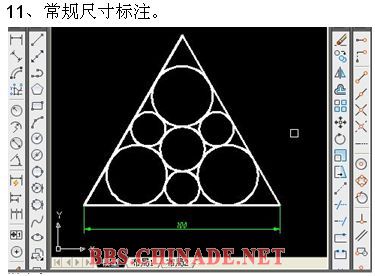

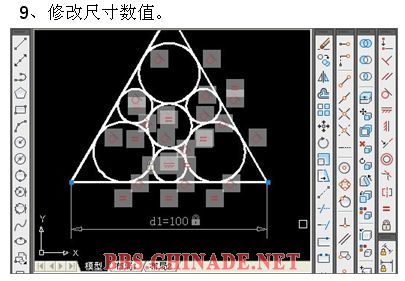

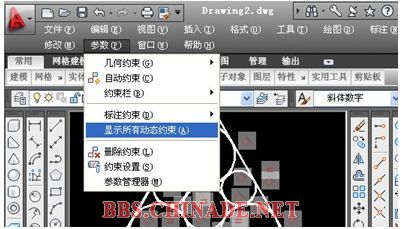

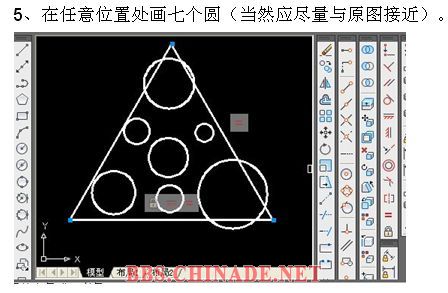

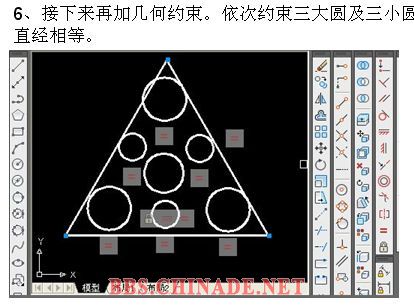

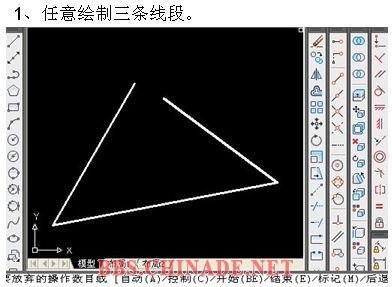

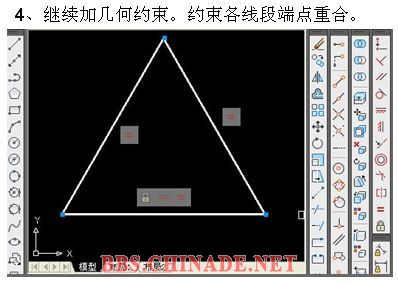

该图的基本绘图思路就是：先任意绘图，然后再加几何约束及尺寸标注约束，最后再修改尺寸数值。
2010版本新增的参数化功能与破衣参数化功能已很接近了，但还不是很完善，比如还不能达到自动几何约束的程度。

yczsp · 发表于 2010-4-19 00:04:16

回复 8# yczsp

gif文件在自己电脑上还正常，怎么放到网上后就变得特别不流畅了，请高手指点一下。

飞龙 · 发表于 2010-4-19 00:10:53

回复 9# yczsp

这GIF文件大于100KB就播放很艰难了，有时感觉100KB的GIF都很卡，所以最好还是用图文的形式吧，这样比较便于大家浏览，同时也会减轻论坛服务器的压力的，呵呵！

或者可以压缩上传，让大家下载~
