以下为手机侧键设计过程中需要注意的一些重点事项，供大家参考。

请不要发布广告，不要发布明显带有宣传色彩的图片，需要做广告可以联系我们的飞龙站长，这一次口头警告，部份内容删减处理，下不为例，谢谢合作！
by 秀剑

本人从事手机结构设计多年，对于此行业非常了解

在手机的结构设计中，侧键是比较重要的一个环节，一般手机常见的侧键为cam_key与vol_key，主要功能就是推动side_key_switch或side_key_metaldome到一定的行程使其达到导通的目的，当然除了考虑其功能的实现外，还得注重手感与使用寿命，这就需要重点注意其本身结构的设计、与周边器件的装配关系和定位方式，今天给大家谈谈如下几个方面的内容：

侧键的分类
侧键装配关系设计
侧键定位方式

爱普工业设计

侧键的分类
   一般手机侧键往往是指cam_key和vol_key，位于侧面便于使用，根据结构的连接方式主要分为2类：
1.
采用SWITCH连接器
这种方式是在PCB板上直接使用SWITCH连接器，侧键按下switch开关实现导通。
2.
采用FPC连接器
与switch区别在于通过FPC加dome片的方式与主板PCB连接、。

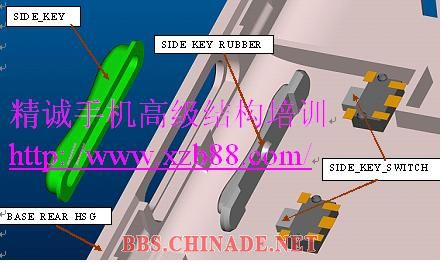

对于这两种形式都是可行的，对于switch的形式结构相对简单，并且对于集成商成本会相对低廉，缺点就是在ID设计上对于侧键位置有限制，对于FPC形式来说侧键位置就比较灵活。今天主要给大家分析一下采用switch连接方式的侧键设计，如下图：

爱普工业设计

侧键装配关系设计

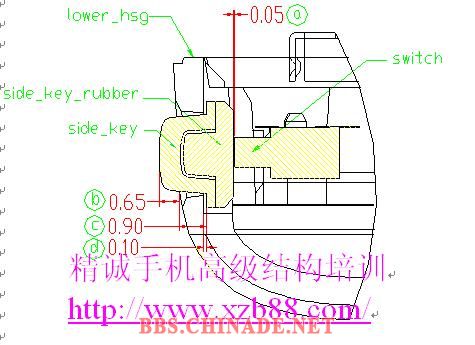

装配关系设计尺寸尤为重要，这注定了侧键安装后能否实现功能，手感是否良好等，所以请大家在后续的设计过程中要特别注意如下尺寸的把握：
尺寸a ：侧键硅胶与switch连接器触点面距离需要做到0.05mm,在一般情况下switch的行程为0.20mm，保证这个距离，不但在侧键按下的时候能实现导通效果，而且按键的手感较好；
尺寸b ：键帽凸出壳料做到0.30~0.80mm；
尺寸c ：侧键与壳体导向面配合尺寸做到1.00mm左右，可以适当调整；
尺寸d ：侧键与壳体装配间隙做到0.10mm（），这个尺寸可以保证侧键不晃动倾斜；
另外侧键硅胶与switch尽量保证大面接触。

爱普工业设计

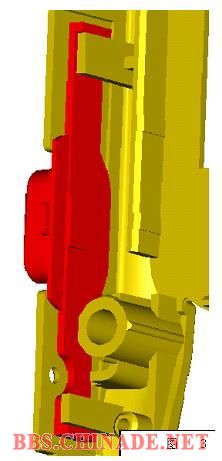

侧键定位方式

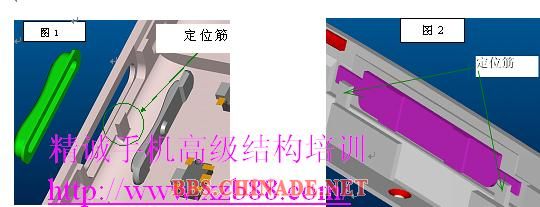

   上面已经提到过了 ，对于采用switch连接器形式的侧键来说，一般都要设计一些定位筋限位，如果有空间就首先选择2端定位方式（图2），如果是2合一侧键的选择在中间定位（图1），当侧键与壳体边缘相平时，参考图3在侧键的两侧设计定位就诶够。另外定位筋与侧键的所有间隙都保证在0.1mm，不仅能达到定位的效果，也便于安装。

rpwu

受益匪浅！

lluoxian

学习，开眼界了

孤鹤

都是网上搞来的图片。。没什么意思。。。
还在论坛里做广告。。。 不厚道。。


回复 1# 爱普工业设计


    谢谢分享，这个不错

zengdongl05

谢谢楼主分享！

a258152716

谢谢！！！！！！！！！！！
