《PROE5.0渲染教程---GI使用範例》 馬到成功

simon2015

在 PROE 5.0 PHOTOLUX 改版後，加入功能強大的指令 Global Illumination ，下列簡稱GI。
經過幾天的摸索就由我為大夥帶入新的領域吧。

什麼是GI呢？
當鏡面反射與折射產生的聚焦和散焦可以產生caustics(焦散線)，然後照射到一個有漫反射屬性的物體上。比如說，有折射效果的水杯會投射caustics到有漫反射屬性的桌子上，一面鏡子也可以實現類似的效果(反射)。

[本次教材縮圖]


下述由我實驗所得的參數提供給各位做為參考。
(因繁體與簡體用詞可能有所差異，請觀看者比對圖形或位置)

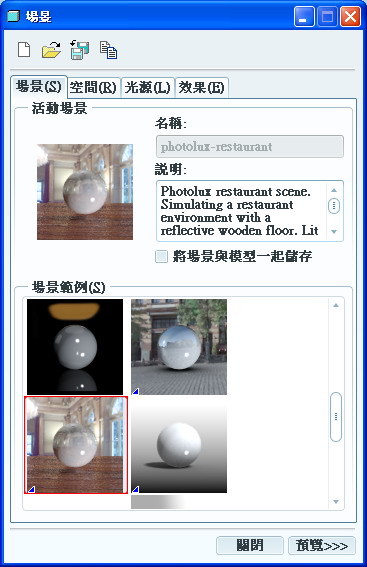

1.場景：空間就選擇內定，懶人做法

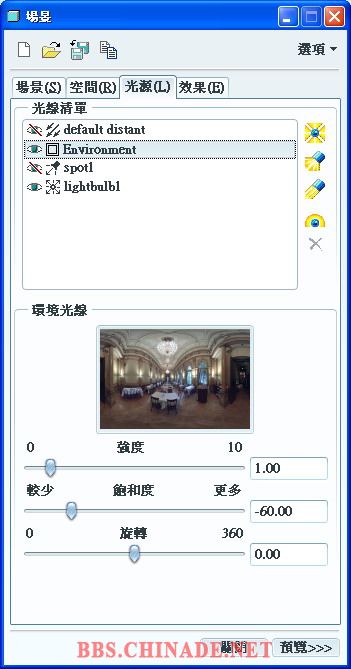

2.光源一：HIDR (此光源設定對GI並無影響，但對渲染模型會更精緻)


3.光源二：lightbulb
在啟用GI條件，必需加入一道理物光源

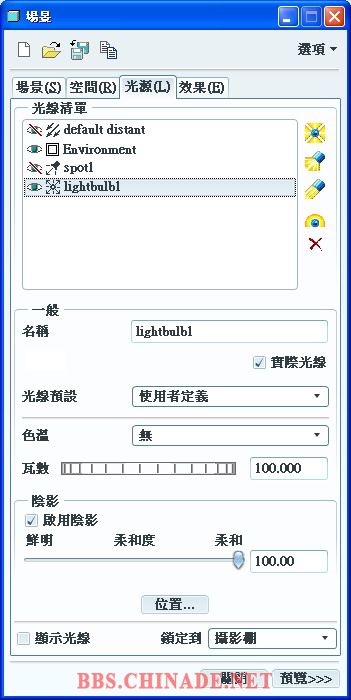

加入一道lightbulb並勾選[實際光線]，再選擇光源種類
在四種光源中只有[lightbulb]及[Spot] 具有物理光源

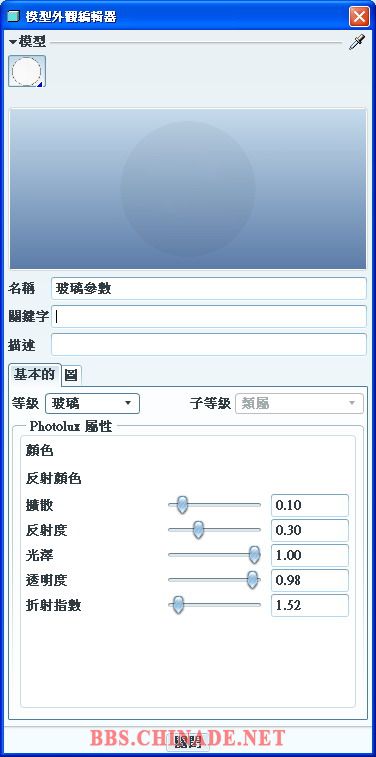

4.材質設定：以下模型是以玻璃為設定，參數如下

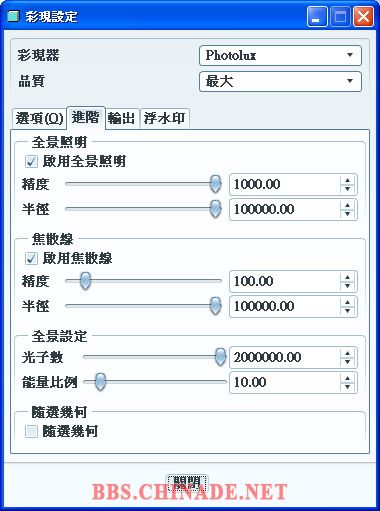

5.開啟彩現設定\進階，勾選[全局照明]及[焦散線]
下表參數上為實驗所得，並不適用在所有環境及模型，只做為參考用
下列名詞及用法，目前還不是很清楚，如有相關知識也請各位先知提供


6. 本教學使用模型《馬》


7.初次渲染，可將渲品質設在[粗略]或[高]，減少渲染時間觀察各部位細節
更何況加入GI後，運算時間又加倍了
當各部位確認後，再將渲染品質選[最大]，下圖片品質果然不錯
不過本節重點在於焦散效果，雖然有點效果，但並不是很滿意。


8.再調整GI，這次lightbulb降低瓦數為50，GI的能量比例改為6

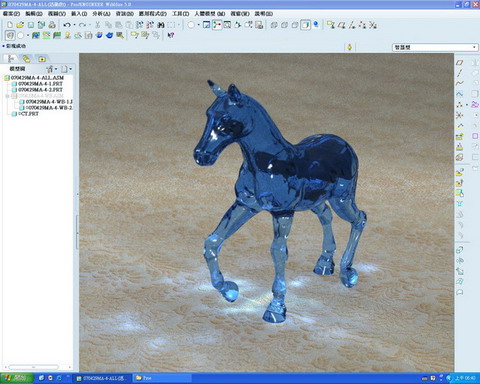

同時加入地板材質，這次將品質降為次等[高]減少渲染時間，效果如下

哇！終於在地板出現了聚焦光，真是令人驚艷！

雖然GI功能在其他渲染器已行之多年，但在PROE中加入，確是PROE愛好者的一大福音呀！！！
                               ~END~
　

qgrmdtj

8错，谢谢了

yyxin

漂亮。

moxiaolong007

发教材上来呀老大

老段

不错!5.0的功能确实提高了不少，但光源的特殊功能也没了，还有等于慢慢摸索。

deomotuo

漂亮，顶一个

lingze86

漂亮。

飞龙

simon2015教程写得挺详细，这个新增的功能很不错，就是渲染时间过长，难等啊

plpplpplp

干嘛非要这样，vray20分钟就可以达到比着好几倍的效果。

410964418

装了5.0了，渲染的效果比以前提高了好多，就是速度```````！真的慢了好多啊````
