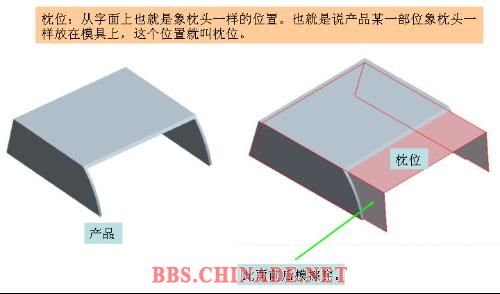

关于枕位的图片

zhenger813 · 发表于 2009-8-25 15:30:16

本帖最后由中华模具设计于 2009-9-13 10:30 编辑

请高手详细能分析什么枕位，干什么用的，谢谢！

苍穹 · 发表于 2009-8-25 16:57:14

楼主的图片所示位置，应该不算枕位吧？！
我是业余的，正确答案还得请模具高手指正。

崔亓年 · 发表于 2009-8-25 17:17:17

产品有缺口的地方，做上枕位，防止产品出飞边，也便于加工。

huangyi93939 · 发表于 2009-8-25 17:27:09

要了解枕位先要搞清楚骨位，他们是一对反义词，骨位就是在模具上面减钢的凹下去的部分，成型在产品上是凸起来的，枕位反之，多看看产品就明白了的

zhenger813 · 发表于 2009-8-25 17:30:34

谢谢大家的回复，谁能提供详细资料，不胜感激！

yyxin · 发表于 2009-8-25 18:00:05

路过学习。

hongjy13 · 发表于 2009-8-25 18:52:48

学习了
谢谢

xingezi656 · 发表于 2009-8-25 20:11:10

还是不明白

liaoweilin1678 · 发表于 2009-8-26 09:25:39

路过学习一下
但是还是不懂

我弟弟叫皇帝 · 发表于 2009-8-27 10:29:11

枕位，就是动定模用带角度的面做插穿，形成透孔或形状，欧美企业叫：shut off 。形像的理解为像枕头一样高出分型面一截。比如一个大分型面上的一段凸起。
