求助pcb板固定问题

lxnrlh · 发表于 2009-8-18 17:53:34

各位达人，小弟现在遇到一点问题请教大家
我现在要将pcb板固定到塑料外壳上面，但是要求不能用螺丝固定，请大家帮助帮助！！！有什么好点的方法，希望大家赐教！！！

wushuwei608 · 发表于 2009-8-18 18:36:53

做档点,卡入式.

lxnrlh · 发表于 2009-8-18 19:06:37

大哥能不能发个截图或者prt档看看啊，谢谢！

【疯狂】青蛙 · 发表于 2009-8-18 19:11:31

先在底面塑料板上做个台阶如果外观不允许那就加一排肋
然后升上几跟塑料柱来 PCB板上开孔
塑料柱穿过孔然后用烙铁烧化固定注意下电子元件留点空间
卡扣去扣PCB板不现实的扳子不能压变形

yyxin · 发表于 2009-8-18 19:36:12

不错。

【疯狂】青蛙 · 发表于 2009-8-18 19:58:52

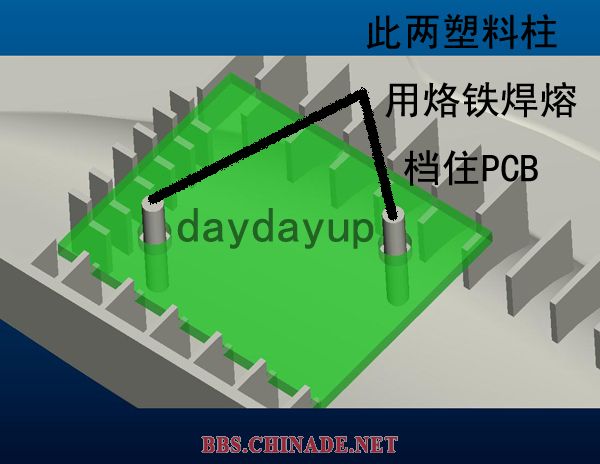

图来了

【疯狂】青蛙 · 发表于 2009-8-18 20:00:40

不过刚才发图的一瞬间  我感觉到
这样做好象要做很多  电极....
我想想  留意下  有没加工更方便的结构..
大家一起想想呵呵

lxnrlh · 发表于 2009-8-18 20:47:57

学习了，多谢楼上的大哥

【疯狂】青蛙 · 发表于 2009-8-18 21:51:56

不客气
论坛的宗旨

qqaazzww · 发表于 2009-8-18 21:54:46

good, idea.
也可以用市场上已有的扣件进行固定
