如何快速标住三维尺寸。超简单方法。

wushuwei608 · 发表于 2009-3-31 19:52:11

以前学CAD的时候，老师说的太复杂了，我来说个简单点的。

目的，标住 22的那个尺寸
1  输入ucs （最基本的），按提示输入数字 3（3代表圆点，x，y轴）。
2  提示定位原点，用鼠标点击需要标住尺寸的起点的地方。（这步不难）

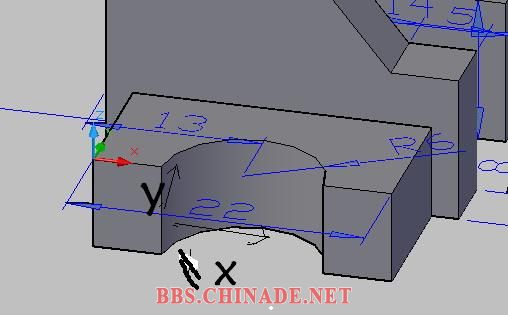

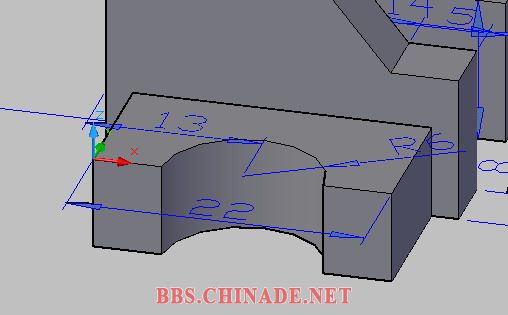

3  关键是指定 x,y轴的方向。大家记住这点就行了， x 的方向就是那个数字的走向，y的方向就是数字从底部往顶部的方向。不懂的看图2  数字 22。（怕是我用自己语言表达出来，大家不理解。）
