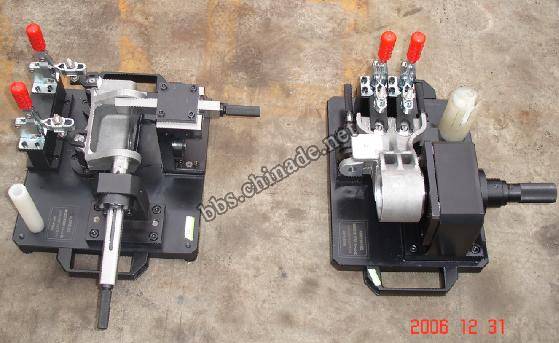

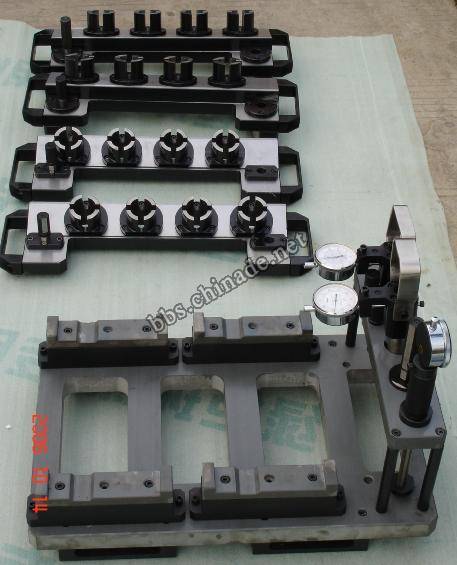

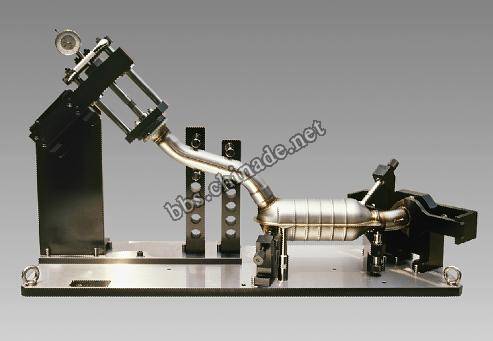

航空、军工、铁路精密检测工具图片集锦(你见过几个?)
图片来源:http://www.haoyuansz.com

[ 本帖最后由 竹林踏雨 于 2008-12-15 13:41 编辑 ]
发表于 2008-12-15 15:06:32 | 显示全部楼层
嘿嘿,SF
发表于 2008-12-15 16:28:57 | 显示全部楼层
见识了,好东西
发表于 2008-12-15 17:23:03 | 显示全部楼层
什么东西都给我们看过还得了!
发表于 2008-12-15 17:37:56 | 显示全部楼层
原帖由 bule-conch 于 2008-12-15 17:23 发表
什么东西都给我们看过还得了!

9494
哈哈.
不知道楼主哪里这么多照片
发表于 2008-12-15 18:01:13 | 显示全部楼层
发表于 2008-12-21 13:09:45 | 显示全部楼层
见识了!
发表于 2008-12-22 12:32:51 | 显示全部楼层
没见过
发表于 2009-6-23 14:52:46 | 显示全部楼层
我轻轻的来 ,正如我轻轻的灌水
 楼主| 发表于 2010-3-27 15:25:27 | 显示全部楼层
高精度的计量检测工具从工作方法来说,无外乎就是两种(这里是指几何量)一种是接触式的,另外一种是非接触式的。

接触式检具举例:好域安高级技工们可以用高超的手艺制作出来如:一个专用检具:直径是20mm,长度是2000mm圆柱式检具成品精度误差在全场范围内(2000mm)圆度误差整体均值不超过正负0.001mm,最长度范围内直度误差不超过正负0.003mm 这样的超高精度要求属于大企业集团计量中心的校准类别检具,一般放置场所必须是恒温、恒湿!使用时候必须是操作人员不能手直接接触这样的检具。
再举例非接触高精度计量工具:好域安为国内某军工企业(军机维修所)专门开发了一套坐标系计量检测系统。如:军机执行任务一定时间,必须做针对飞机承力的外框架力学检测检测(检测框架扭曲度大小)这样的难度是非常大的,飞机蒙皮外有固定的坐标测试点,一定时间就需要对这些测试坐标点进行测量,当这些计量测试点产生位移超过1mm的时候,军机必须进行返修和维护,否则再升天和执行任务就有危险。这些坐标点从截面上来看,不是在一个水平面上,是弧形布置,同时点与点之间的距离长度和跨度达20和多米和15米。这样的计量与检测若用传统的一把尺子当然不行啦!好域安的工程师们为这高难度的计量检测工具建立了完整的数据库,运用精准激光发射和接受装置,高速专用计算机配置技术,高纯度声波发射与接受分析技术,超高精密机械动作结构技术,经过日日夜夜终于完成了一个稳定的能检测各种型号军机外结构力学计量检测精准坐标系检测系统。---这样的计量检测系统就属于非接触式计量与检测。(因为保密,我们不能具体介绍每一个具体的技术实现方式)
