[求助] 这种弹簧应该如何标注

发表于 2008-12-9 16:07:48 | 显示全部楼层 |阅读模式

公司要我画个弹簧，叫我画好传给供应厂商，但不知如何标注，请老师赐教。谢谢啦。

塔型弹簧.rar

105.26 KB, 下载次数: 12, 下载积分: 华币 -1

回复

使用道具举报

楼主| 发表于 2008-12-9 16:13:17 | 显示全部楼层

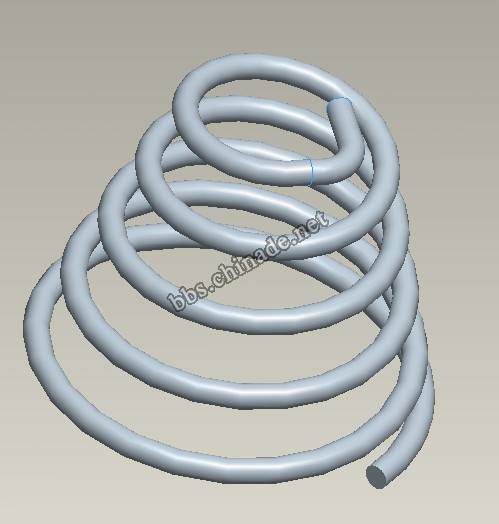

顺附图片如下：


回复支持反对

使用道具举报

楼主| 发表于 2008-12-9 16:14:52 | 显示全部楼层

要求底部形成一个圆，就是不知道如何标注才会表达的更清楚，请老师解答，在此

谢谢啦

回复支持反对

使用道具举报

楼主| 发表于 2008-12-12 07:50:31 | 显示全部楼层

放几天了，都没有人理我。伤心郁闷啊。

回复支持反对

使用道具举报

发表于 2010-1-28 12:11:04 | 显示全部楼层

标自由长、最大外径及最小外径、折弯伸出长度就行了
