[原创教程] 六通面UG做法

  [复制链接]
发表于 2008-8-20 14:17:13 | 显示全部楼层 |阅读模式
今天在别的UG群里做了这个题目,现在把我的想法简单的说说

评分

1

查看全部评分

 楼主| 发表于 2008-8-20 14:20:19 | 显示全部楼层

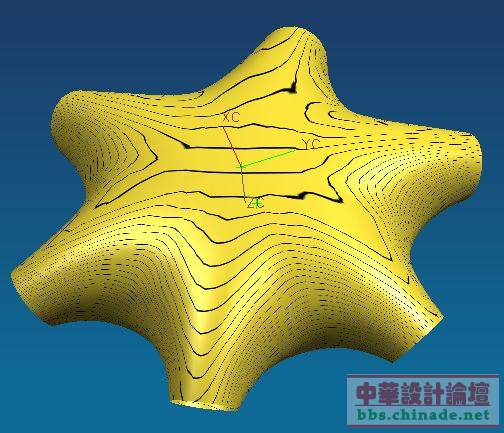

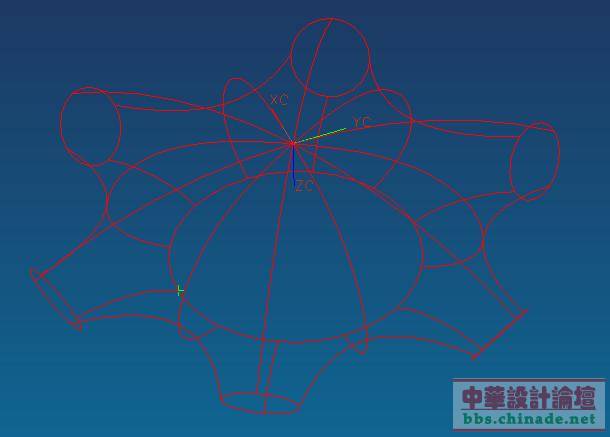

打开IGES,发现此造型可以做六分之一后,陈列,有的人认为可以做成十二分之一,偶个人认为,六分之一比较合理
 楼主| 发表于 2008-8-20 14:27:06 | 显示全部楼层
现在开始做些辅助的面,如果,做两个拉伸面,然后用样条曲线命令,做如图绿线,两端与两圆弧相切
 楼主| 发表于 2008-8-20 14:31:51 | 显示全部楼层

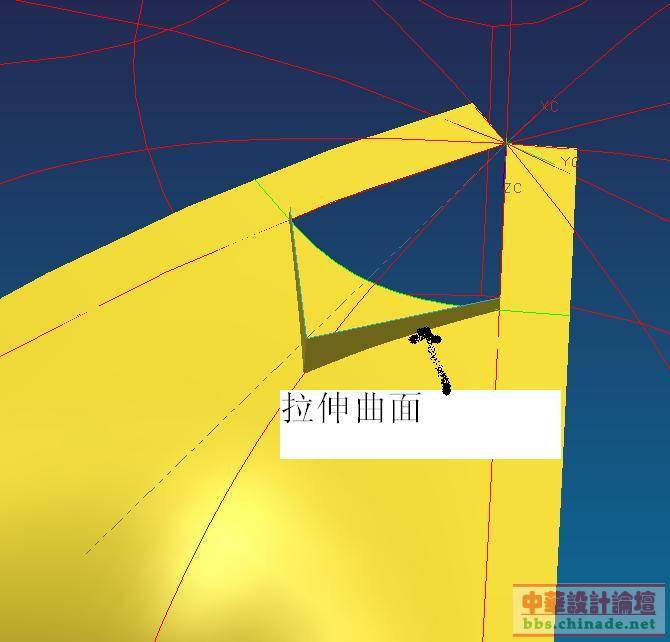

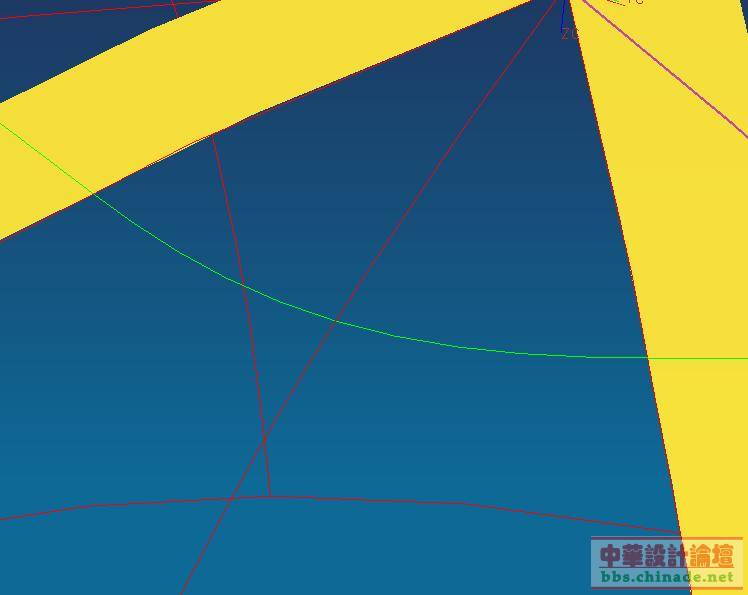

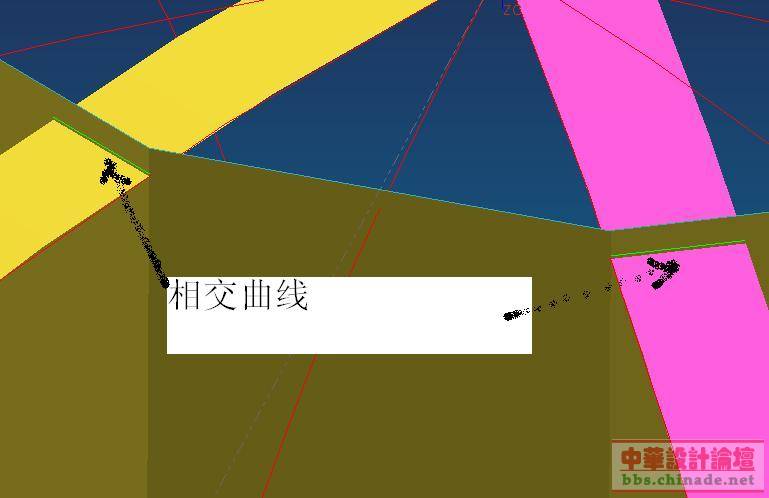

拉伸如图曲面,目的是转三角面成四边面,如图,然后做相交线,如图2
 楼主| 发表于 2008-8-20 14:34:33 | 显示全部楼层

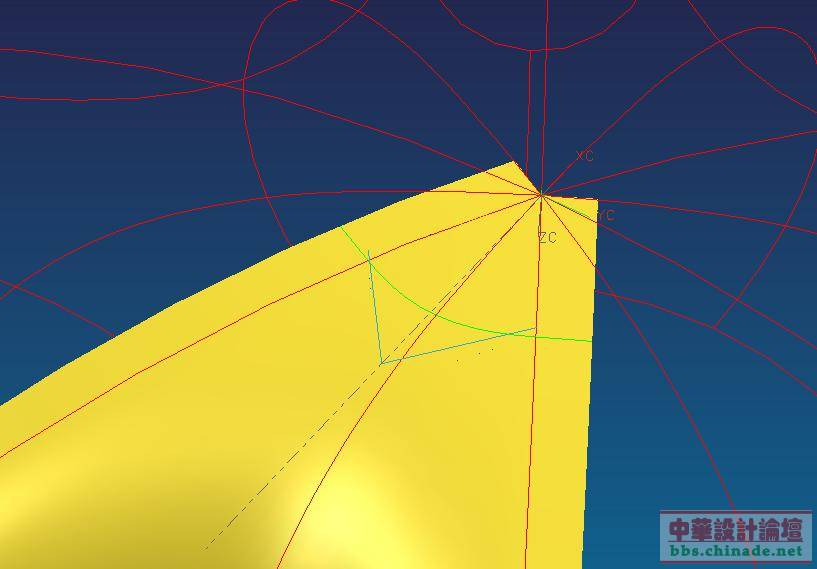

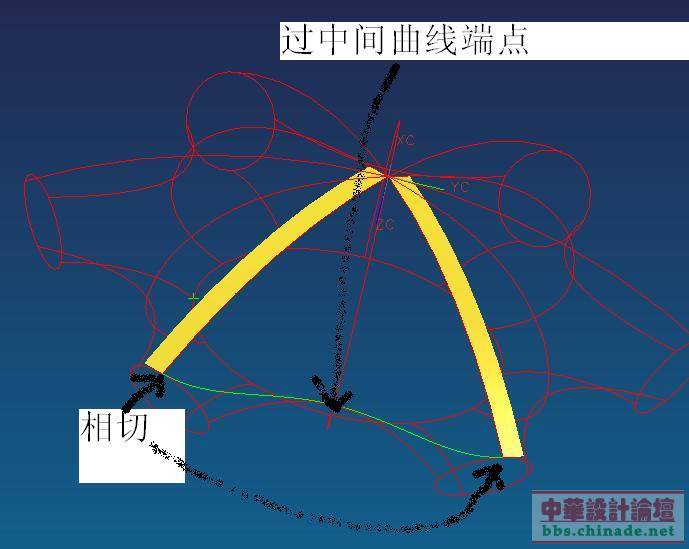

用样条线做如图样条曲线,同样两端设置与相交线相切,中间点过中间曲线,如图
 楼主| 发表于 2008-8-20 14:36:07 | 显示全部楼层

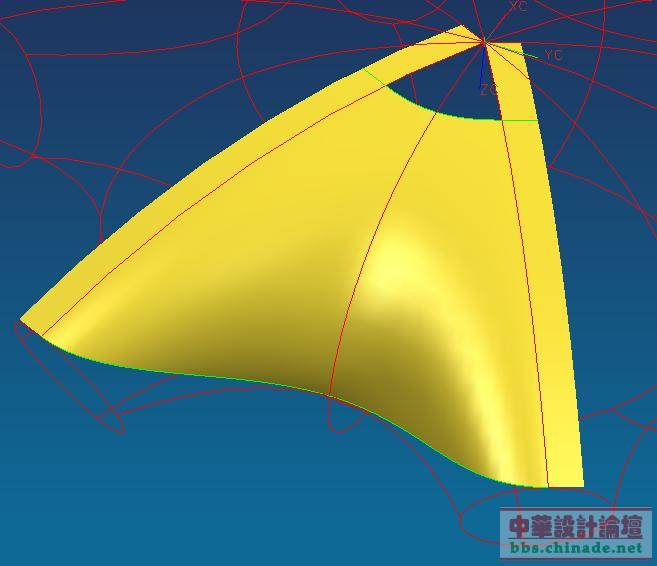

能过曲线网格,做如果曲面,设置与两拉伸的辅助面相切
 楼主| 发表于 2008-8-20 14:40:06 | 显示全部楼层

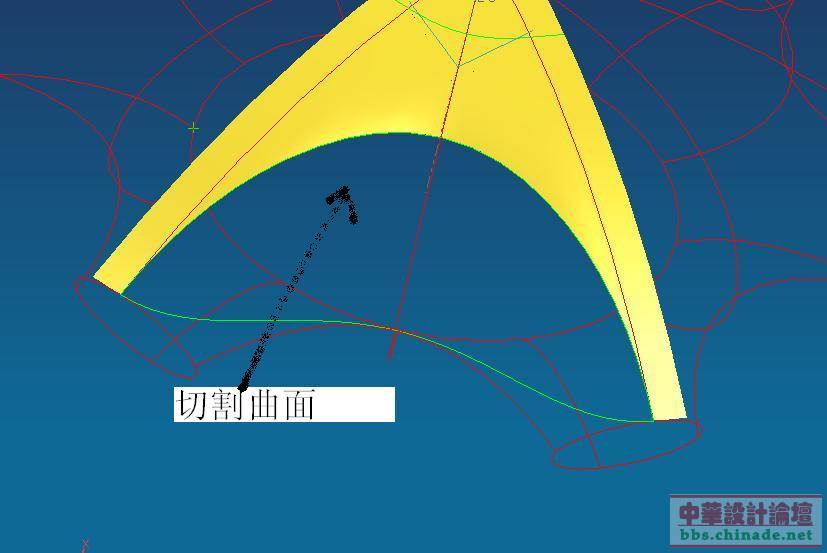

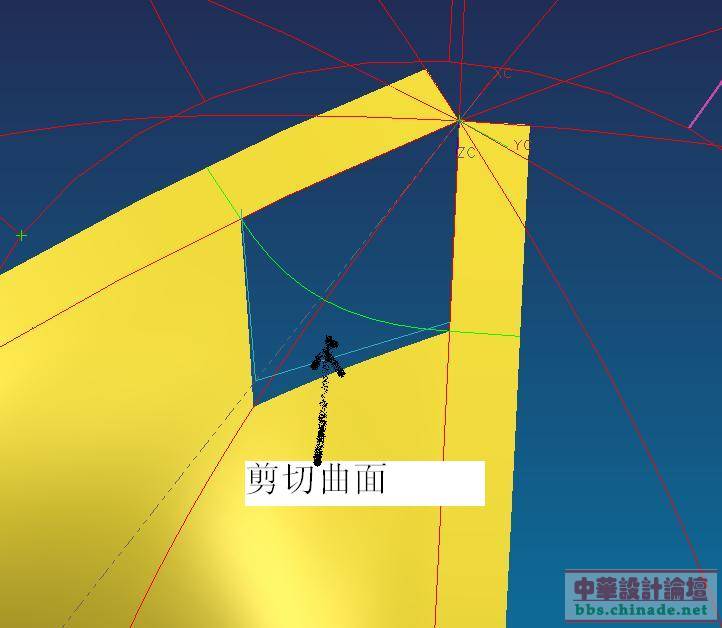

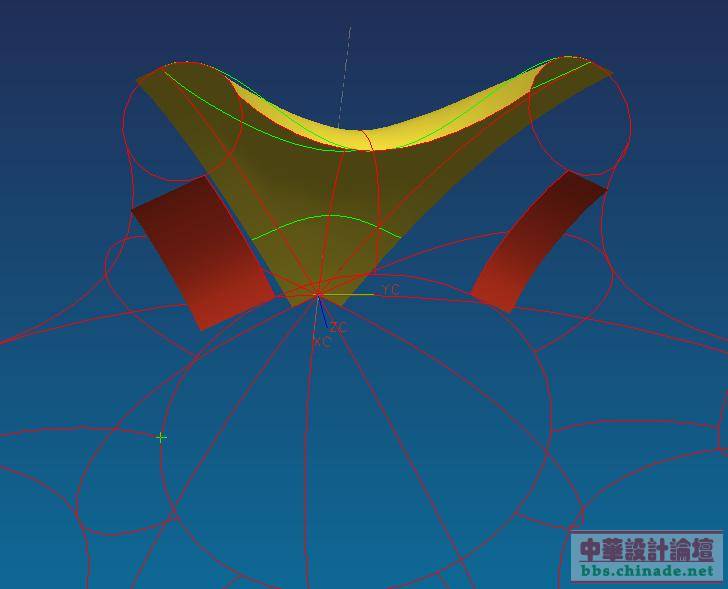

拉伸如图曲面,然后剪切曲面
 楼主| 发表于 2008-8-20 14:41:32 | 显示全部楼层

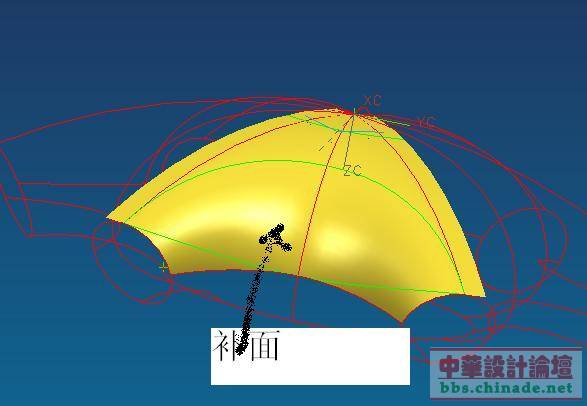

通过曲线网格,补上曲面
 楼主| 发表于 2008-8-20 14:46:12 | 显示全部楼层

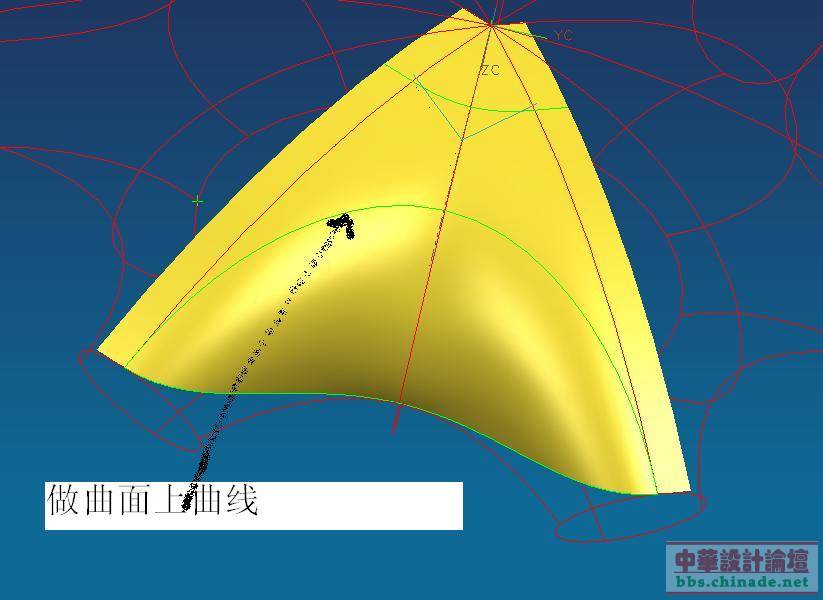

同理,用曲面上曲线做如图曲线,切面,在补面
 楼主| 发表于 2008-8-20 14:49:25 | 显示全部楼层

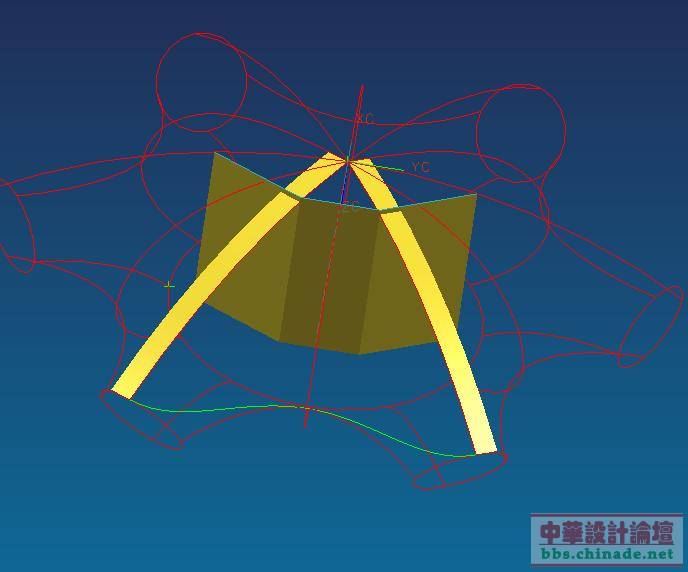

接下来就是做下面部分,同样,我们先做两个拉伸辅助的曲面,如果
