[原创教程] 水龙头曲面造型教程----CATIA做法

[复制链接]
发表于 2008-8-18 11:57:38 | 显示全部楼层 |阅读模式
原题http://bbs.chinade.cc/thread-52351-1-1.html
今天有空,做了一下和大家分享,呵呵! 参照了一下PROE做法,大家看看你是PORE做简单还是CATIA简单,欢迎高手指出不足之处!
好,开始喽

评分

1

查看全部评分

 楼主| 发表于 2008-8-18 11:59:57 | 显示全部楼层
 楼主| 发表于 2008-8-18 12:01:47 | 显示全部楼层
发表于 2008-8-18 12:31:31 | 显示全部楼层

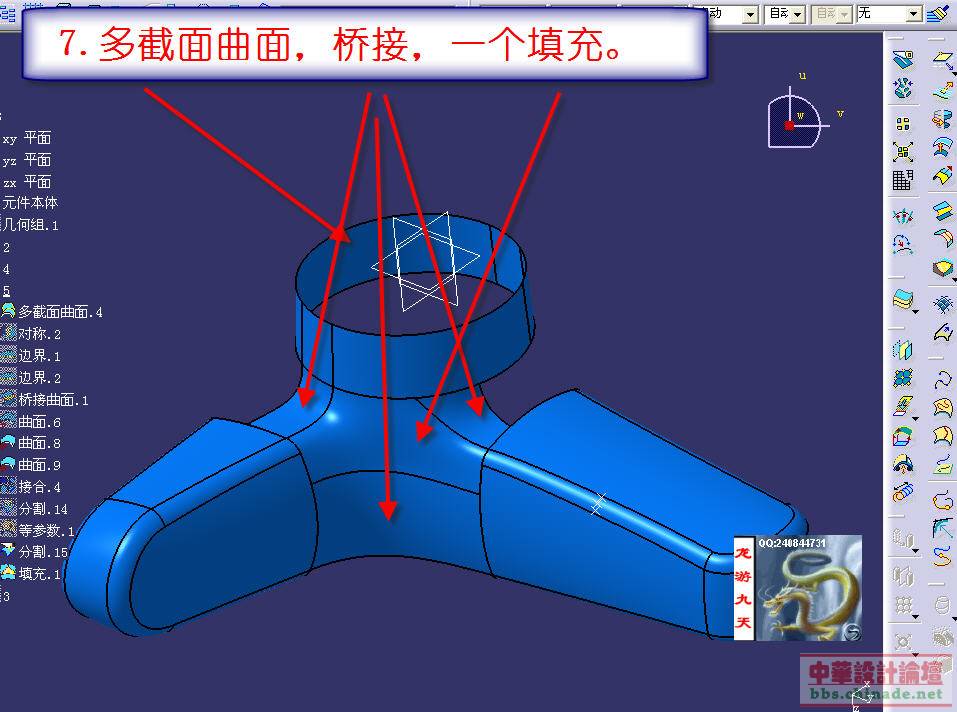

第七步,只要一步就能够出来了吗?如果是这样,CATIA的这方面功能确实好强大,如果用PROE做的话,这里是难点!
发表于 2008-8-18 12:39:56 | 显示全部楼层
zhichi
发表于 2008-8-18 13:29:57 | 显示全部楼层
不会CATIA,很好的方法。谢谢。
发表于 2008-8-18 16:59:21 | 显示全部楼层
有几个面如果用PROE做会比较麻烦啊
发表于 2008-8-18 16:59:41 | 显示全部楼层
路过.看看
发表于 2008-8-18 18:45:32 | 显示全部楼层
很好很强大!!
发表于 2008-8-18 19:41:29 | 显示全部楼层
原帖由 中华设计在线 于 2008-8-18 12:31 发表
第七步,只要一步就能够出来了吗?如果是这样,CATIA的这方面功能确实好强大,如果用PROE做的话,这里是难点!

楼主说多截面曲面,桥接,不是一个命令做出整个大面!
