[原创教程] 按摩椅扶手UG构面教程

[复制链接]
华仔
发表于 2008-8-11 10:49:11 | 显示全部楼层 |阅读模式
原题目地址:http://bbs.chinade.cc/thread-52480-1-1.html,PRT权限已取消!

这个题目PROE版块,飞龙已出教程:http://bbs.chinade.cc/thread-52852-1-1.html,其实构面的方法差不多,主要是命令的不同,现在把我的构面方法简单的说一下

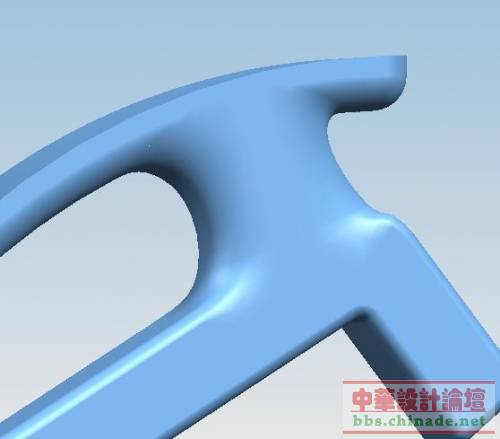

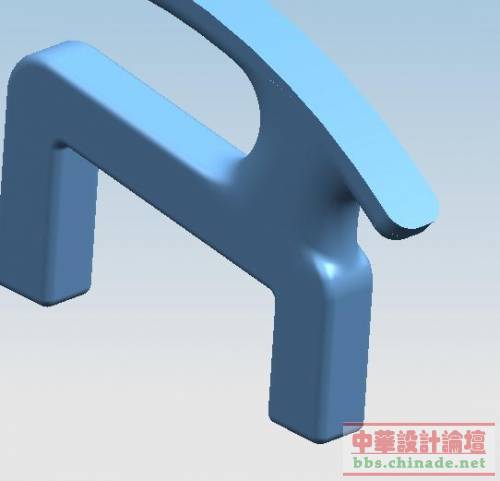

下图是最终完成的效果



评分

1

查看全部评分

回复

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 10:53:01 | 显示全部楼层

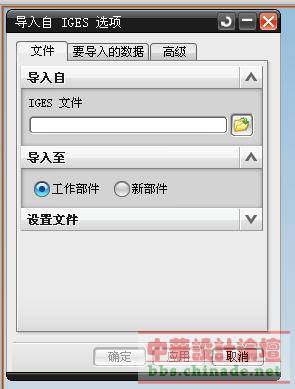

首先,就是调入IGES文件,打开UG软件,文件-导入-IGES,选择IGES文件,确定,如果这不会,多看点基础教程
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:02:31 | 显示全部楼层

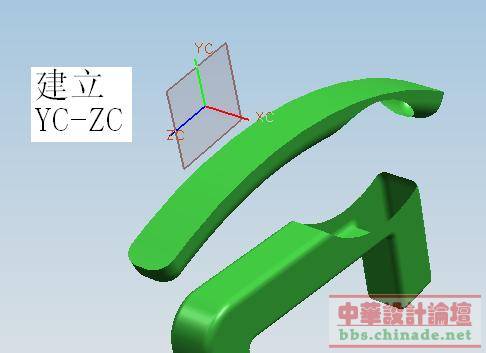

第二步,由于导入IGES,没有工作平面,首先建立YC-ZC平面,考虑到些产品是个对称性,通过YC-ZC平面,做产品对称平面,
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:05:22 | 显示全部楼层

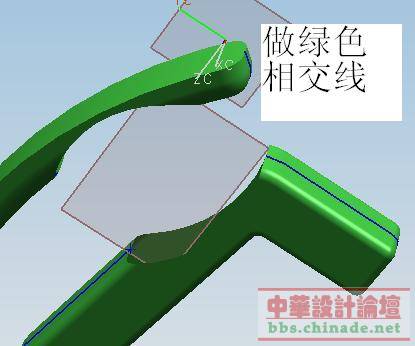

第三步就是利用对称平面做相交线,
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:09:52 | 显示全部楼层

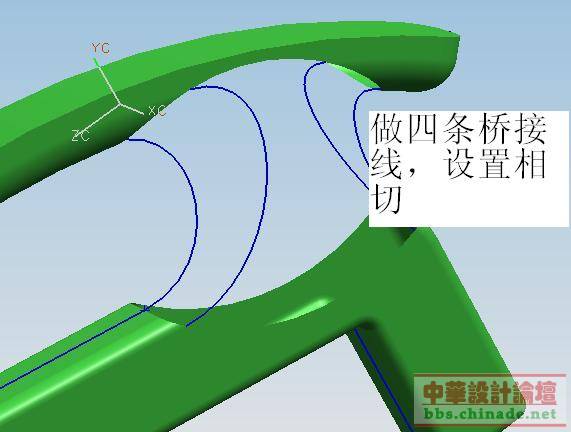

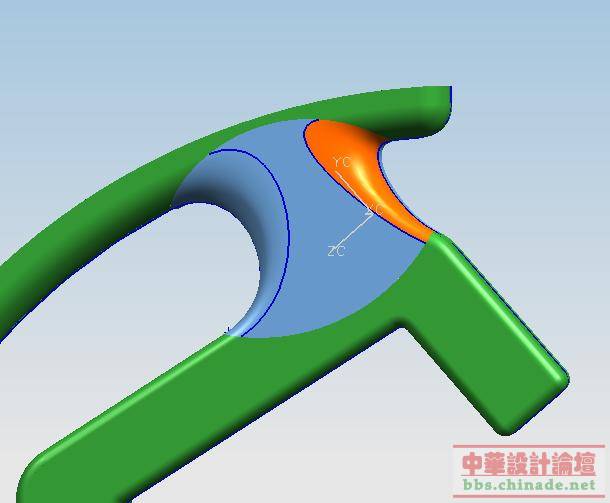

接下来就是利用做好的相交线和原先的边缘边,作桥接曲线如图
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:11:54 | 显示全部楼层
拉伸曲面,做辅助面
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:15:13 | 显示全部楼层

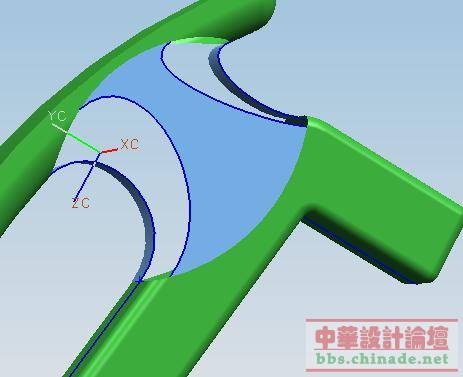

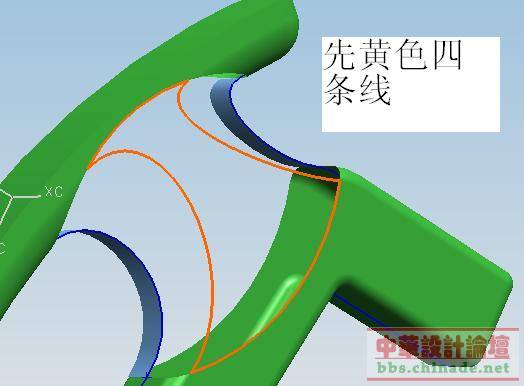

用有界平面命令,先四条线,做面
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:22:49 | 显示全部楼层

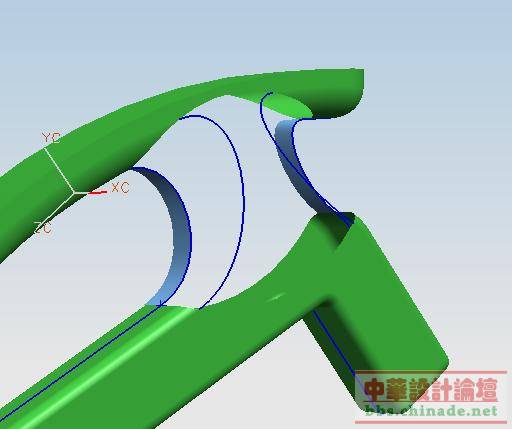

接下来就是用两次通过曲线网格分别做两个面,设置曲面边界相切,
回复 支持 反对

使用道具 举报

华仔
 楼主| 发表于 2008-8-11 11:28:29 | 显示全部楼层

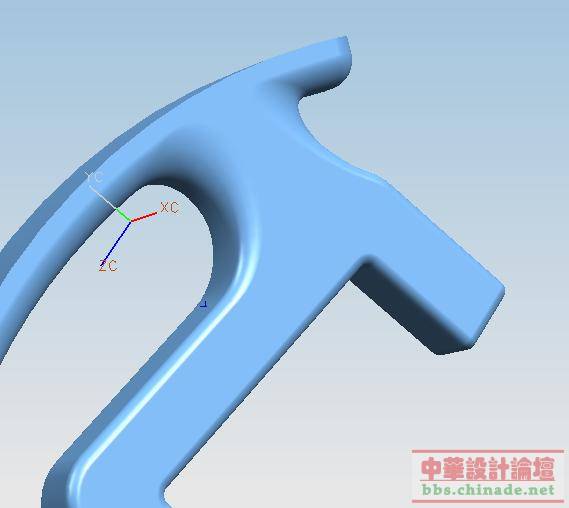

最后用通过缝合曲面,镜像体,完成!附上PRT,UG6.0制作

ch-hz.rar

214.27 KB, 下载次数: 36, 下载积分: 华币 -1

回复 支持 反对

使用道具 举报

bule-conch
发表于 2008-8-11 11:53:10 | 显示全部楼层
UG的桥接是很好用!!
