SW草图技巧(不定期更新,有好的请跟贴)

jsmoka · 发表于 2008-5-25 10:09:05

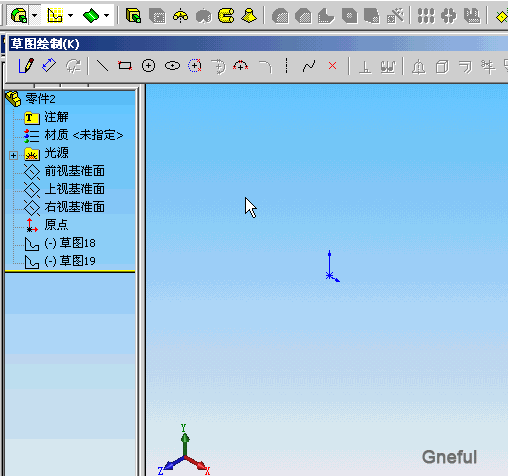

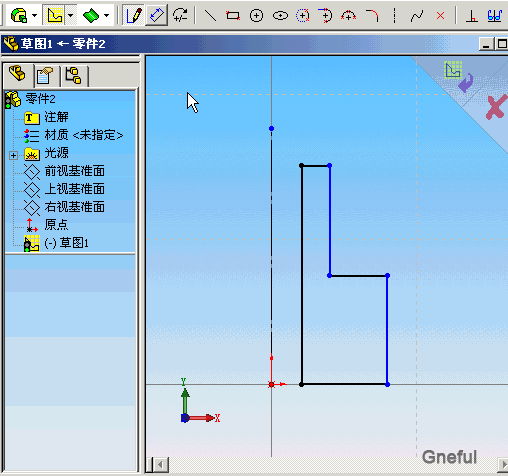

可以直接在草图里标注直径尺寸

jsmoka · 发表于 2008-5-25 10:11:01

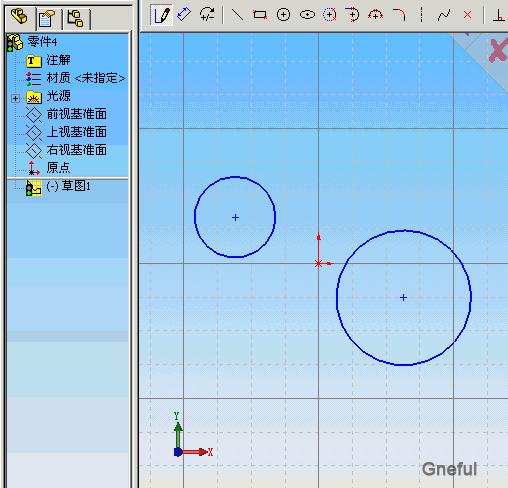

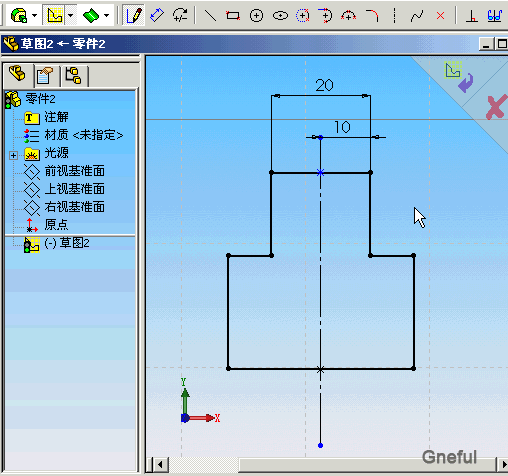

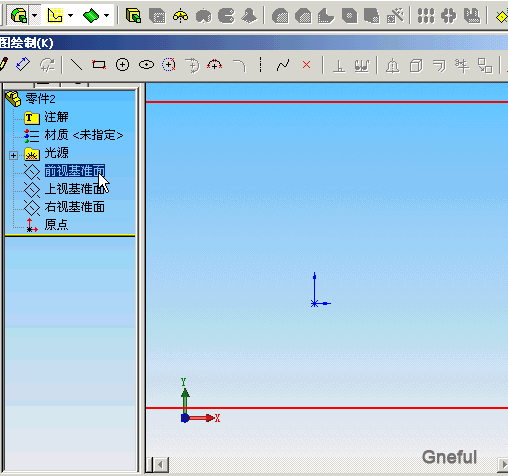

利用对称约束，减少尺寸标注。

jsmoka · 发表于 2008-5-25 10:18:30

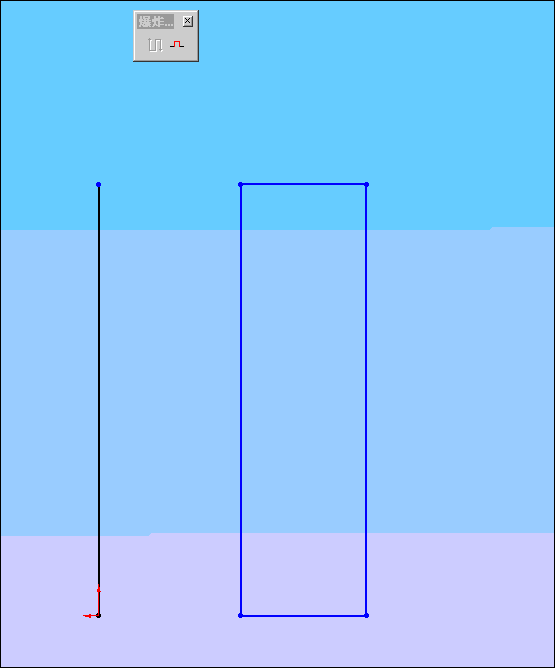

样条曲线也可以等距

jsmoka · 发表于 2008-5-25 10:19:59

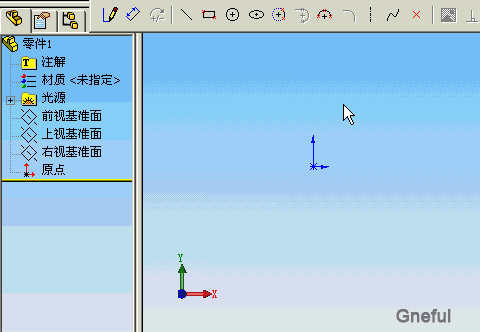

这样画键槽是不是很方便，连相切关系都自动加上了。

jsmoka · 发表于 2008-5-25 10:21:21

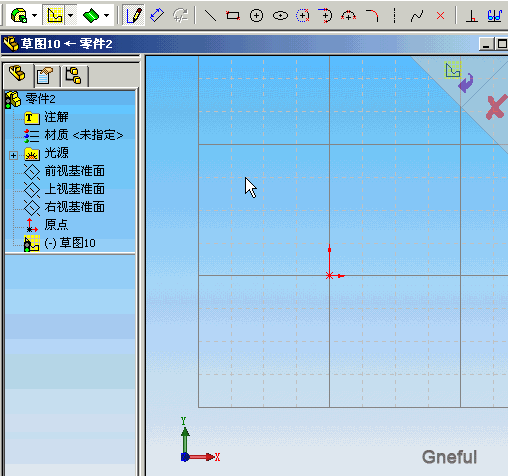

SW 里也能画正弦曲线

jsmoka · 发表于 2008-5-25 10:22:09

圆弧标注还可以这样？

jsmoka · 发表于 2008-5-25 10:23:39

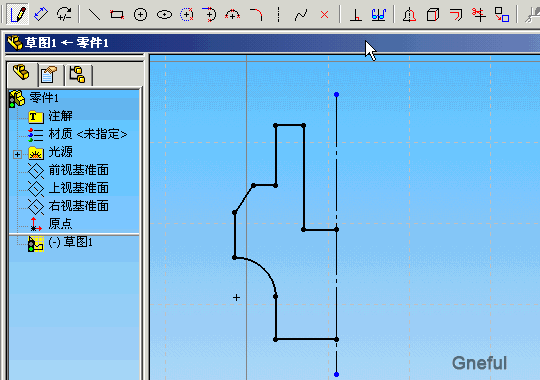

草图里的镜像功能，你这样用过吗？（提示：Ctrl 键很重要）

jsmoka · 发表于 2008-5-25 10:25:32

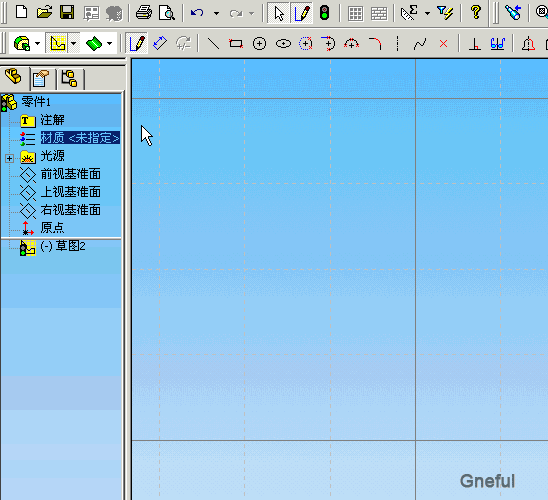

现在你可以通过大量直线、圆弧的组合来生成样条曲线了。是不是感觉很方便？

jsmoka · 发表于 2008-5-25 10:26:33

“转折线”的用法

jsmoka · 发表于 2008-5-25 10:34:44

用照片描轮廓，简单又实用，就是招数老了点
