不锈钢镜面蓝魔T3拆机大全

ronghua56 · 发表于 2008-5-24 11:22:22

不锈钢镜面蓝魔T3拆机大全,很好的资讯.

看帖回帖是中国网民的传统美德,强烈鄙视看帖不回帖者!!!

ronghua56 · 发表于 2008-5-24 11:27:48

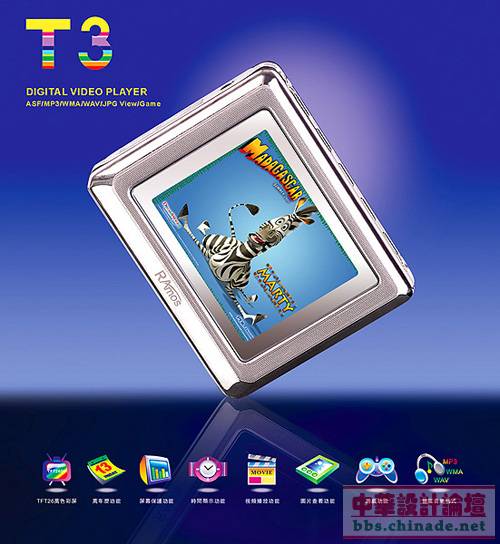

　　T3是蓝魔进入国内MP4市场的第一款产品，与市面上较多公模产品不同的是，蓝魔的T3给用户带来一些与同类产品不同的亮点：摒弃了市场上常见的采用镁铝合金外壳的公模，采用了厚度近0.5mm的不锈钢外壳；屏幕外设置了采用纳米技术的玻璃材质的保护屏，镜面设计使它在关机时可以“替代镜子”使用；采用了2.5英寸26万色1600万像素高亮TFT液晶显示屏，可以达到每秒30帧的视频播放速度，这是T3的一些性能的表现，作为蓝魔进入MP4市场的首款产品，大家可能会有兴趣看看它的内在究竟如何，现在我们就把它拆开，探究一番。

　　T3采用方正的外形设计，拆卸很容易，把外壳上面的八颗螺丝拆下来，就可以把上下两层不锈钢外壳分开来，首先看到的就是中间一层的塑料支架，中央是占据了机器大部分面积的2.5英寸TFT屏幕。

拆开后的全部元器件，包括主电路板、上下两层不锈钢外壳、中间层的塑料支架和按键。

　　这是产自台湾的AU液晶屏，四周用铁皮包住，除了保护屏幕外，还可以有效屏蔽不良的电子辐射和提高机器的抗干扰能力。

只余下主电路板和电源，仍然可以开机正常工作，采用的26万色屏幕显示效果还是不错的。

ronghua56 · 发表于 2008-5-24 11:33:59


　　电路板后面是硕大的内置锂电池，只有工程编号，暂时不清楚具体容量。大容量的电池对需要看视频文件的MP4来说是必需的，从这颗电池的体积估计，容量应该不会小。

　　把锂电池向外面揭开，看到电路板背面的一些电子元件，其中最大的一个元件就是MMC\SD插槽，T3可通过内置SD/MMC插槽进行扩容，符合随身便携产品发展的一个趋势。由于内置了双重MMC卡和SD卡接口，这个读卡器不仅可以用来作为容量的扩充，还可以用来作为数码伴侣使用，数G的存储空间，配合读卡器插槽，可以备份存储卡上的文件，作为数码相机、DV的数码伴侣非常不错。


　液晶屏幕通过卡座与电路板连接起来，对维修方便有一定的用处。

把屏幕连接排线揭起来，就可以看到正面的电路板，有主控芯片、闪存和音频功放等芯片。

　　这个就是来自台湾凌阳的SPCA536A-PB111主芯片，GPIO封装，目前大多数闪存式MP4都是采用这个主芯片，比较成熟的闪存式MP4解决方案，再来看看它的性能规格：

　　MIPS R3000-compatible RISC MCU
　　Image/Video Compression/decompression Processors
　　ROM/Flash/SDRAM interface
　　STN/TFT LCD panel controller
　　NTSC/PAL TVBS and RGB Monitor interface
　　CF/IDE/ISA-like interface for multiple storage devices
　　USB 2.0 Device and 1.1 Host/Device interfaces
　　CCD/CMOS sensor interface
　　CCIR 601/656 Video Input/Output Interfaces
　　AC97 Input/Output and PWM-Output Audio Interfaces
　　RS232 for program upgrade & debugging
　　GPIO for DI/DO & PZT controls
　　8-bit ADC inputs

　　可见这颗芯片还可以支持部分更强的功能，目前的闪存式MP4仅使用了它其中的一些功能。

ronghua56 · 发表于 2008-5-24 11:38:16

　　这是韩国三星生产的K4S281632F，作为MP4处理视频工作的缓存，大容量的缓存对增加机器的稳定性和延长播放时间有非常明显的作用。

K4S281632F的工作原理图

　　闪存芯片采用韩国三星的K9F2G08UOM，与目前主流MP3采用的一致，大多中高端闪存式MP4都采用三星的闪存，但部分产品没有同时采用三星的缓存，而T3的闪存和缓存都采用三星的产品，理论上来说采用同一家的产品对机器稳定性可能会有帮助。

　　这个是音频领域领导厂商美国Wolfson公司的高保真音频方案芯片--WM9711G，高保真和低耗电是它的最大特点，同时符合AC97标准，音频部分信噪比最高94dB，输出可以提供最大45mW（耳机）和400mW（喇叭）。
