[求助] 我有一美国的图纸,谁可以帮我

[复制链接]
发表于 2008-5-11 22:28:16 | 显示全部楼层 |阅读模式
我有一美国的DWG格式图纸,我搞不懂他是什么软件画的?我怀疑他是别的软件转档来的,在CAD里有若干线条,而且多半是样条曲线,连尺寸都没有办法测量!我也使用过消隐,但看到的还是老样子???? 谁可以教我出标准的二维图纸?谢谢了哈!!! :L :L

case top and bottom.rar

117.14 KB, 下载次数: 88, 下载积分: 华币 -1

发表于 2008-5-12 09:25:18 | 显示全部楼层
此图为使用CAD画的3维图,你可以看他的坐标系是3D的,你可用view\3dDview\TOP或BOTTOM.............等就可以转换不同图示,和标尺寸了!!!!!!!
发表于 2008-5-12 11:30:39 | 显示全部楼层

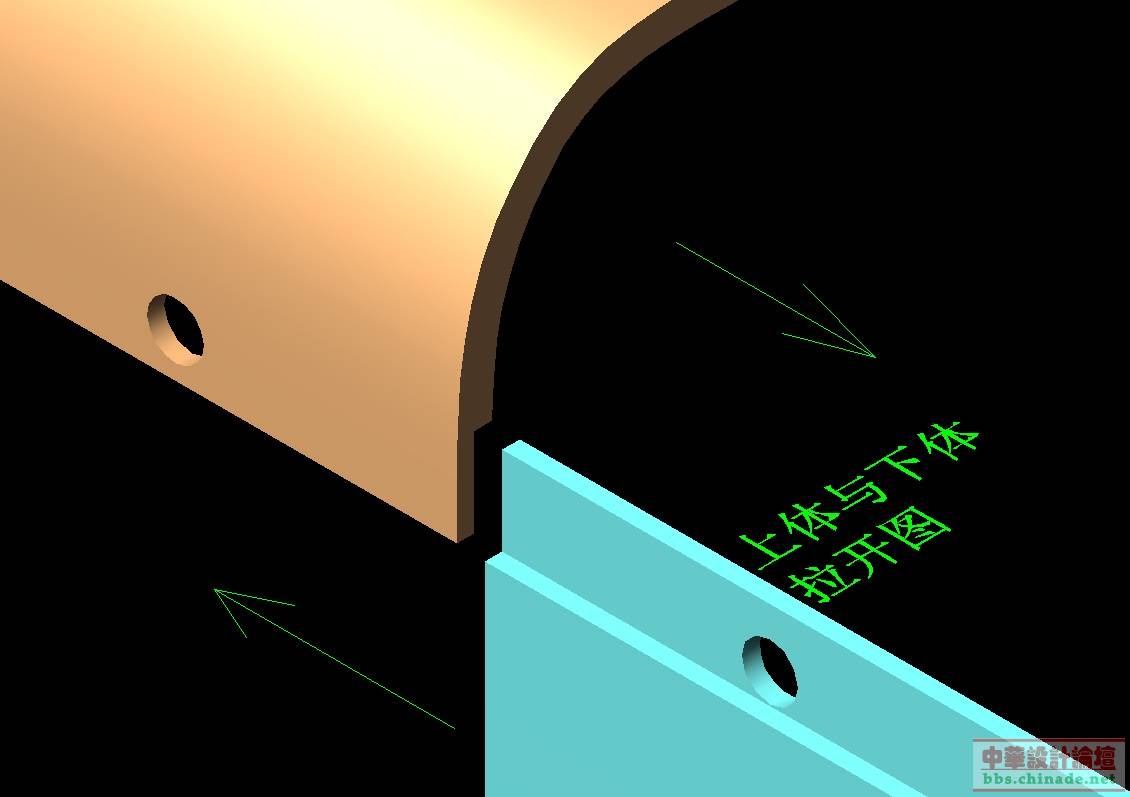

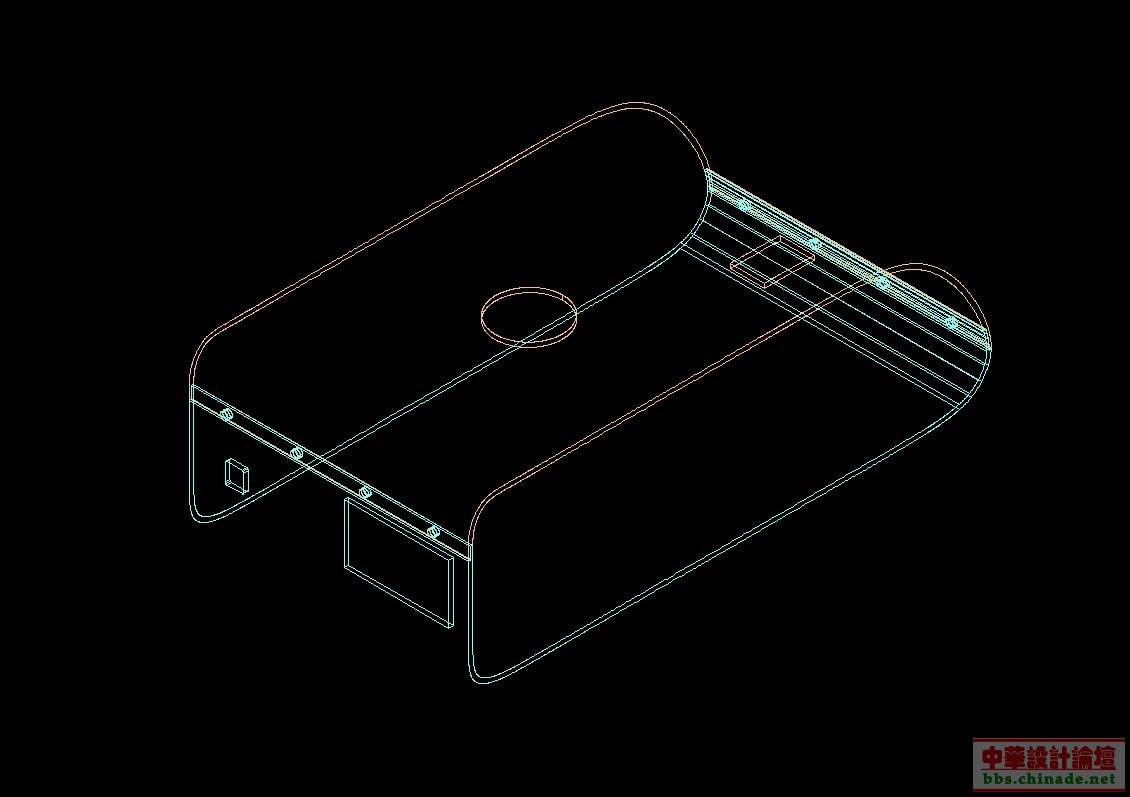

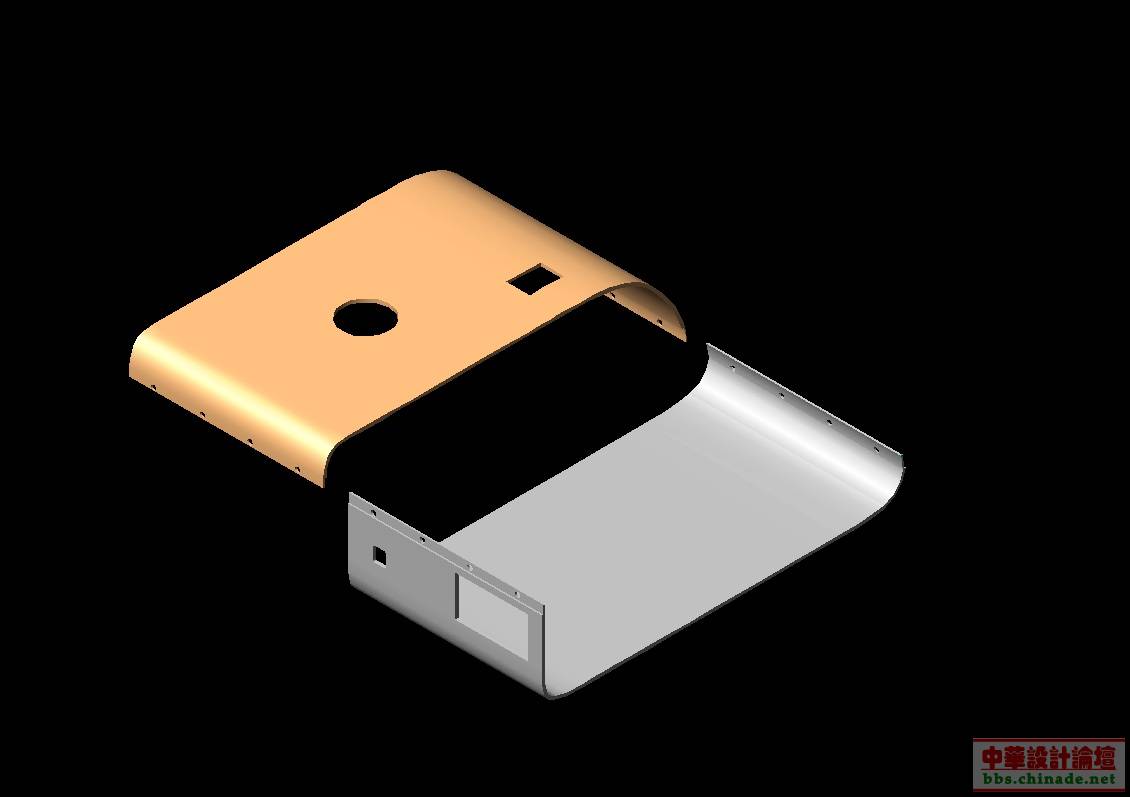

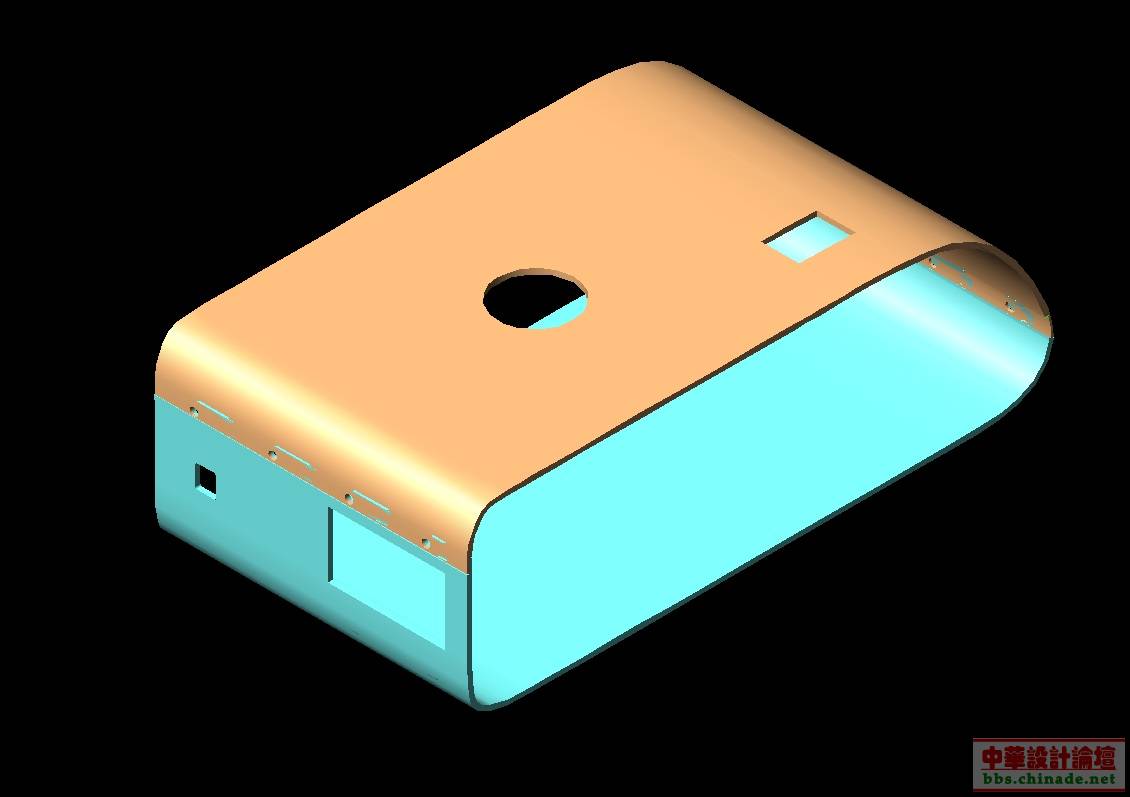

上班利用空余时间, 我按照你的原图尺寸(复制原图线条)做了一个立体图,你可以转换成二维图.(仅做参考)

[ 本帖最后由 窗外风景 于 2008-5-12 11:51 编辑 ]
case top and bottom1.jpg
case top and bottom3.jpg
case top and bottom4.jpg
case top and bottom5.jpg

case top and bottom.rar

126.91 KB, 下载次数: 16, 下载积分: 华币 -1

评分

1

查看全部评分

 楼主| 发表于 2008-5-12 21:08:50 | 显示全部楼层

谢谢

谢谢窗外风景
我先下去看看哈
发表于 2008-5-12 22:50:06 | 显示全部楼层
呵呵,明天到公司去看看啊
发表于 2009-3-6 15:49:08 | 显示全部楼层
very good
发表于 2009-3-6 19:25:25 | 显示全部楼层
不错,CAD三维图.
发表于 2009-3-6 20:05:05 | 显示全部楼层
看看~~
发表于 2009-3-6 23:48:41 | 显示全部楼层
好事已经被人给抢走了啊!我看了一下图纸,应该是原来3D的软件转换过来的,他的曲线的曲率把握的很好!曲线很饱满!
发表于 2009-3-8 12:14:28 | 显示全部楼层
谢谢楼主的分享。
