我有一美国的图纸,谁可以帮我

lam101 · 发表于 2008-5-11 21:33:11

我有一美国的DWG格式图纸,我搞不懂他是什么软件画的?谁可以教我出标准的二维图纸?

liufeng · 发表于 2008-5-11 21:47:45

等下哦　我回去看看　再说

liufeng · 发表于 2008-5-11 22:06:19

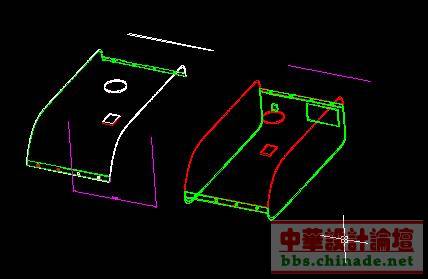

这个是老外画的线框图　也有可能是别的软件转档来的
你可以将线框转到破衣里面　绘制出３Ｄ档　再重新出图
当然　如果你有能力　可以直接在ＣＡＤ里面转档出图

liufeng · 发表于 2008-5-11 22:12:50

这个是个组装的产品
如果在ＣＡＤ里面弄　　就要复制出来
摆三视图　再分别标尺寸　这样也行

不过思路要清晰

lam101 · 发表于 2008-5-11 22:15:28

我也怀疑他是别的软件转档来的,在CAD里有若干线条,而且多半是样条曲线,连尺寸都没有办法测量!

lam101 · 发表于 2008-5-11 22:23:08

我还是做不出来????

xup1010 · 发表于 2008-5-11 22:41:08

直接利用几个三维视角工具将其转化成4个视图再标注不就可以了
