后置操作说明

中华模具设计

为了与前面的版本兼容，因此新加的后置称作后置处理2，原来的后置也保留下来了。在ME的菜单上可以看到。它下面有三个子菜单。

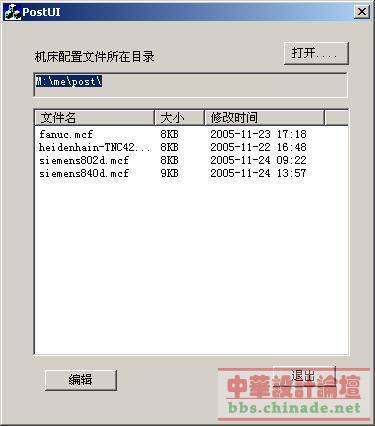

一、 后置配置，点击后置处理2 > 后置配置菜单后，会弹出来一个对话框，如下图所示：




图1　机床配置文件列表

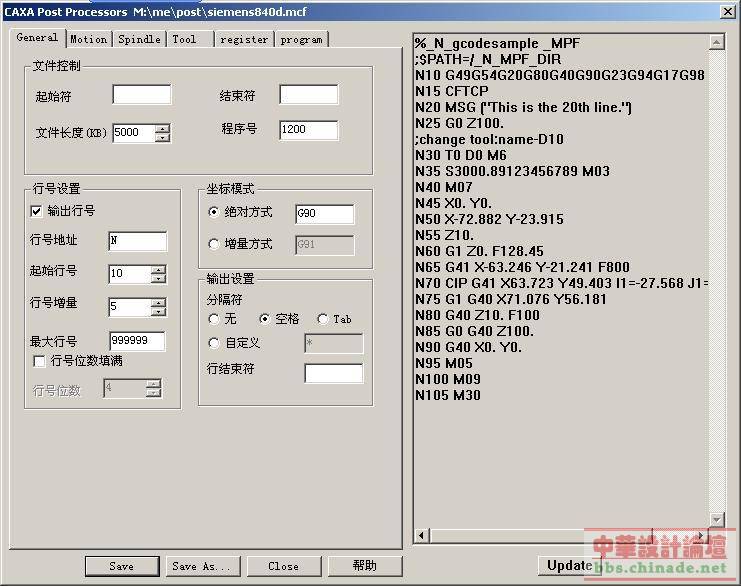

选中机床配置文件列表中的一个文件名，双击或点一下下面的编辑按钮，会弹出来机床配置文件的修改器，如下图2所示：它是一个包含6个页面的对话框，从界面上可以看出，它分为两个部分，左面的配置项和右面的显示项。
在左面的配置项中，第一页为通常的一些选项，第二页为运动指令的配置项，第三页为主轴及速度选项，第四页为刀具相关项，第五页为功能字控制选项，第六页为程序控制选项，里面为一些后置系统函数，可以在里面更改输出方式。
更改了配置项后，要先保存当前的更改，点击下面的save按钮，然后再点击右下方的Update按钮，就可以看到新更改的示例了。
若想配置新的数控系统，可以先打开一个原来的mcf文件，先另存为一个新的名称，然后再配置新的数控系统。
二、 设置选项，在菜单　后置处理2　＞　设置选项，它会弹出来设置选项对话框，如图3。
它共有两个选项，第一个是后置时显示选择对话框，选中它的意思是，当你选择后置生成G代码时，它会弹出来数控系统配置文件的选择对话框，但有的时候不希望此对话框在每次后置时都弹出来，可以不选此对话框，到后置时会使用默认的选项。第二个是用来选择打开生成的G代码文件的程序的，比如记事本程序，或其他的软件，都可以在此设置。按确定就会保存当前的参数。

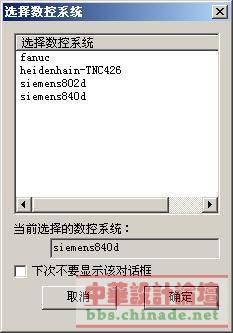

三、生成G代码，在菜单　后置处理2　＞　生成G代码。在正常情况下，它会首先弹出来一个选择机床配置文件的对话框，如图4所示。




　图2　机床配置文件修改器
在图4中，上方为机床配置文件mcf文件的列表，选中一个文件名，下面的当前选择的数控系统：会显示出来当前被选中的数控系统名称。按确定就可以选择要生成的G代码文件名，拾取轨迹就可以进行后置处理了。最后一个选项是：下次不要显示该对话框。它的意思就是若你以后不想更改数控系统，就可以选上该选项，那么下次再进行后置时，就会不显示该对话框，直接选择G代码文件名，进行后置处理了。






[ 本帖最后由 中华模具设计 于 2008-5-2 23:22 编辑 ]
