倒扣脫模,加1~5分,截至5.10

ronghua56 · 发表于 2008-4-21 15:37:38

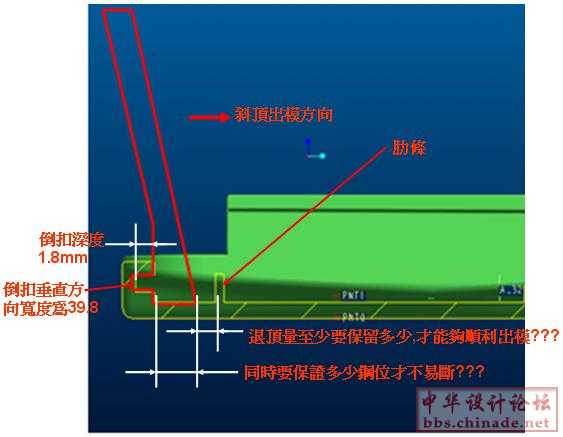

如以下截圖所示,圖中的倒扣肯定要借助斜頂來脫模,那圖示中的退頂量至少要保證多少?鋼位會占用多少空間?如果肋条很靠近倒扣,但由于产品性能原因没办法移动肋条位置,那钢位要保证多少呢?退顶量又要保证多少呢?能否给出一个极限值???
這些問題其實有很多比較資深的結構工程師也不清楚.
解答出以上問題的,並且要說明理由,給以加分鼓勵.

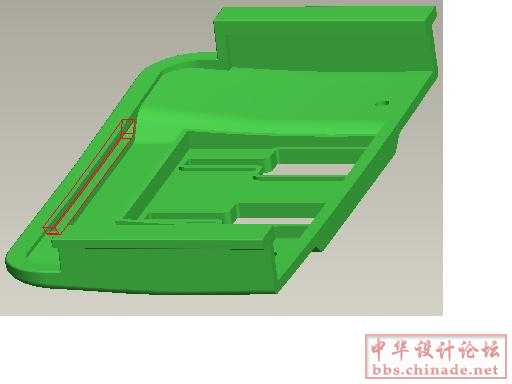

同時,為了讓大家更能看得懂圖中零件,我已把igs 檔附在後面.

答题办法：大家可以把题目答案，抓成图片上传，设置图片的阅读权限100

[ 本帖最后由 ronghua56 于 2008-4-21 18:08 编辑 ]

苍龙 · 发表于 2008-4-21 16:05:11

路过，支持楼主

中华秀剑 · 发表于 2008-4-21 16:21:18

你那个钢位是指斜顶的钢性吗，斜顶这个方向的尺寸？

han912xue · 发表于 2008-4-21 16:24:58

顶一下

ronghua56 · 发表于 2008-4-21 16:44:02

原帖由 中华秀剑 于 2008-4-21 16:21 发表
你那个钢位是指斜顶的钢性吗，斜顶这个方向的尺寸？

鋼位,指的是斜顶这个方向的尺寸

眼过无痕 · 发表于 2008-4-21 17:07:57

这些不懂，支持一下

lhmp · 发表于 2008-4-21 17:13:47

zhouhaipengli · 发表于 2008-4-21 17:15:18

跟普通斜顶一样呀

ronghua56 · 发表于 2008-4-21 18:03:22

原帖由 lhmp 于 2008-4-21 17:13 发表

有12MM的钢位是可以的,退顶量你还没回答呢.
如果肋条很靠近倒扣,但由于产品性能原因没办法移动肋条位置,那钢位要保证多少呢?退顶量又要保证多少呢?
能否给出一个极限值???
有兴趣的话继续回答.

中国制造 · 发表于 2008-4-21 18:17:58

我先看看3D。
