这段时间由于个人原因,未能尽到版主之职,对飞龙和其它兄弟姐妹们深感抱歉啊.这两天整理了下我曾开发的一款产品给大家,希望大家多支持结构设计版块.多探讨和互相学习,提高各自的设计水平,能设计出好的产品来,能拿到更高的薪金,以此回报家国.

摘要：详解一款电煮锅从提案到设计开发直至量产的全过程，甚至包括最基本的一些PRO/E建模过程和模具结构分析,以期读者面临类似系列产品时有充要的设计初期准备和参考.
关键词：电煮锅、设计、PRO/E、模具

前言:此款产品小巧简单,投产后在美国加拿大等市场反响较好,但也有些设计小缺陷,全部设计由我自己一人完成,分享出来是希望帮到一些需要的人,能让读者看完此设计案例后仅凭一已之力即能完成一款产品.
电煮锅简述: 顾名思义,用电能生热来熟食的锅子.其部件可拆分为锅身,盖子组件,发热组件,温控组件,手柄柱脚及隔热罩等.

[ 本帖最后由 biger 于 2008-4-16 11:26 编辑 ]

biger

用以前美雅的模板做的教程,共十八页.每一个字都是我自己敲上去的,产品是我一个人亲自搞到量产的.应该算是原创吧.

游客，如果您要查看本帖隐藏内容请回复

biger

一：ID到MD

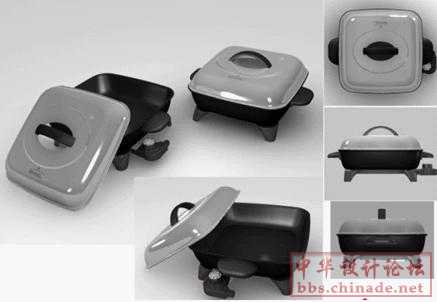

上图是客户喜欢和认可的ID，即是由公司ID人员设计几种电煮锅款式，由市场部拿到后和各客户接洽，其中一款跑到某客户的订单后即可开始工程设计。
拿到这张图后，基本上可以开始建模了,也许有人会说没有外观尺寸,但也来不及等客户的信息了,毕竟那些鬼佬只和市场部的人沟通,而市场部又不在大陆,为了后期时间的安排,不能去等,于是先着手了:

1.将上图调入描线,依比例画了个骨架模型skeleton.
2.观上图,纵向可分上中下三部份(盖,身,脚),横向(主体,一侧手柄,一侧温控插头),做骨架时要定好基准,后期设变时便于快捷的修改.
3.初步结构安排,作总装图,骨架置顶,下面紧跟三个子装配,三中下三部份组件各居一,自骨架中各调需要的点或线或面或基准至子装配中作为次级骨架.(顺便考下看帖者一个小问题,总装配的顶部能实现放多个骨架吗?)
4.简单的拆分一下各组件结构,拔模,及出模和分模面考虑等.做到这步,差不多就只剩下一些配合和连接等细节结构尚需处理了,而此时应该说客户的很多反馈信息及要求也陆续到达,首先外观尺寸,这款产品长宽高是多少,确认后即去修改头部骨架模型,基本上能保证顺利,当然这个修改是建议用缩放,PROE的编辑下面有个缩放模型可以实现这一点,计算好比例不用一分钟就一气呵成.


二: 结构详解



A: 作为结构设计工程师,拿到这个图时,除了上面的建模方法的综合运用能信手拈来外,更加重要的是对一款产品的价格评估,你设计得无论多么新颖精美,如果成本过高老板没钱赚甚至是亏本,这个东西必然也就会夭折于概念阶段.所以,初期建模的同步,还得开始材料选择和询价报价,一般来讲接案后一个月内得把初期报价单提供给市场部,当然一般都有得赚,如果利润偏低,市场部会建议缩减成本重新报价,报价显然要高于实际成本.


另一同样重要的是设计标准问题,常言不以规矩难成方圆.产品销往不同的地方,设计的结构要求就可能存在区别. 每一大类出口的产品都有相应的一套标准去制约.出口范围不同,标准也不一样.美国有UL,加拿大有CSA,日本有JIS,德国有VDE和GS等等.这些都需要设计者依据相关要求去实施,在设计前和设计中就要注意和了解,一定要符合其标准,能取得认证才行.


下面先分析下材料:
这款电煮锅呈正四方形,长宽12英吋,根据经验我就定了材料: 锅身用铝合金厚度3MM(其它的有不锈钢锅,铁锅陶瓷锅等),因为公司多为这类材料的产品，盖身我用BMC厚度2MM,BMC是一种耐高温且无毒的材料,可能较少人能用到甚至没有听说过,当然盖身还可以选择钢化玻璃,厚4-5MM足矣,其余手柄柱脚等都用电木,电木耐高温.透视窗用钢化玻璃,便于用户随时查看煮食情况.温控器是用来调节煮食温度的,可以直接购买厂家现有的产品,特殊情况下也可订做,隔热罩用镀锌板,大小锌花由客户需要决定,厚度设计成0.23 MM即可,太厚了也是浪费材料,增大成本,这里它实际上只起到隔离煮锅底部发热部位和桌面的效果,避免较高温度影响或者毁坏台面.后面将讲解温度的一些要求,譬如台面温度的限值,手柄处温度的限值,超过多少不允许等.
