怎么出斜顶线割图？？？和割镶件高度问题

wsdhb · 发表于 2008-4-14 17:46:10

各位大大和高手们，我是做模具设计的，现在出线割图还有一不懂的地方，希望大家能指教一下，你的一句回答是我的万分感谢！！谢谢了！！
那些简单的镶件图还是知道的，就是给出镶件的最大外形，割那些司筒和镶针孔就是保留要割的孔，其余多余的线都删掉。
就是模仁割斜顶的线割图不知道怎么出了，俯视图和侧视图怎么出呢？怎么画线才合理呢？？？

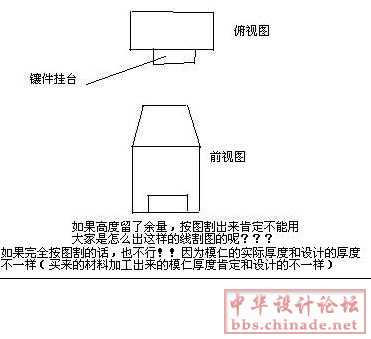

还有就是镶件高度问题，一般模仁的实际高度（分型面到模仁底面厚度）和设计的高度（一般是整数）是不一样的，那割镶件的时候是不是要在出线割图的时候留高一点余量呢？？如果高度要留余量，有的镶件割的时候却又要留挂台定位，那割出来的镶件怎么能行呢？如图所示：

[ 本帖最后由 wsdhb 于 2008-4-14 18:04 编辑 ]

wsdhb · 发表于 2008-4-14 17:51:18

还希望各位大大们指点一下，期待中……感谢中……

wsdhb · 发表于 2008-4-24 17:27:13

怎么都没人说一下

huangguanwen · 发表于 2008-8-2 23:03:11

挂台也可用烧亚焊做.也可线割时割那个挂台出来 .再让师傅磨,铣,加工

zxcheng · 发表于 2008-8-5 14:14:38

俺們這邊的掛台一般都不用割的，直接點亞焊就行了
高度不一樣就割長一點嘛，到時再磨掉就行了啦

xieafu · 发表于 2008-8-5 16:58:49

楼上说的是呀，，减材料容易，，加材料难啊

熊亚娣 · 发表于 2009-2-19 13:01:43

发表意见就是好同志!!1

xiangfa · 发表于 2009-2-19 17:09:36

不懂,看看

wamtjf · 发表于 2009-2-21 14:54:05

希望有人解決一下!

天蓝 · 发表于 2010-7-3 18:29:43

高点可以磨，挂台先割，在磨。
