【中華設計】分模系列作品集（二）

中华模具设计 · 发表于 2008-4-4 10:17:48

【中華設計】分模系列作品集（二）——【榨汁机内支架模具设计】提供的信息【原创完整分模作品、包括导入完整模架】————【共29个压缩包】

作品说明：

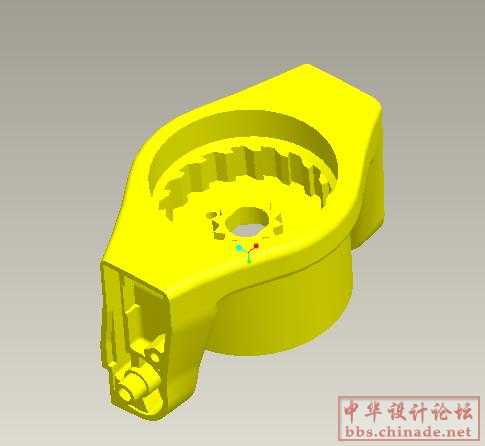

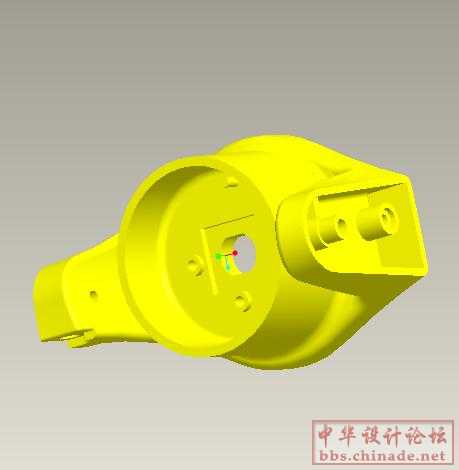

（1）制品的材料：PVC，脱模斜度1.5 壁厚3.5，圆角R0.5~r3，收缩率0.5%，尺寸精度IT6

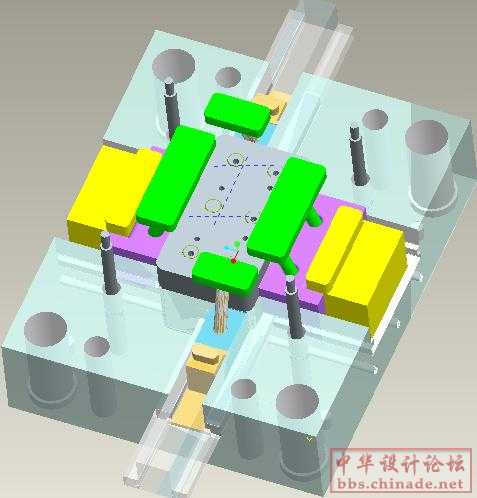

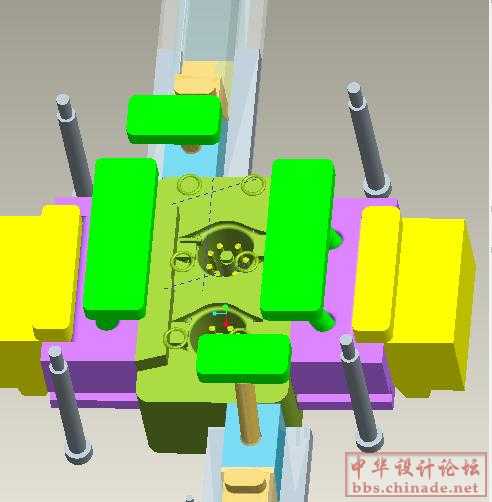

（2）制品结构复杂，有3处侧凹现象，需要设置抽芯机构，另外考考虑到制件的体积喝形状，采用一模两腔，三板式结构，塑料从4个点浇口进入型腔。

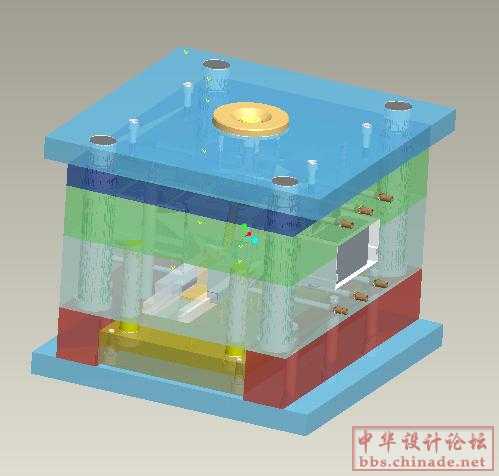

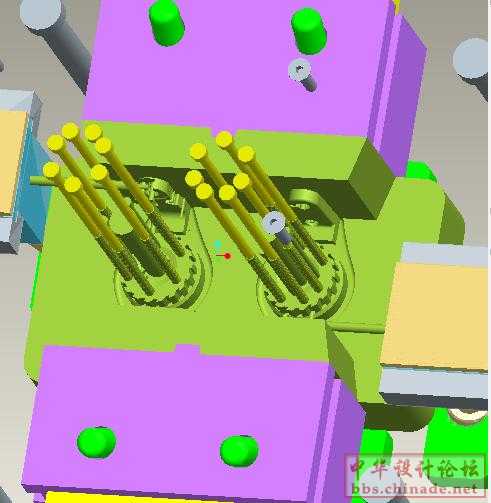

（3）模具整体结构采用一模两腔，并使用点浇口填充型腔，
本作品可供学习的几个方面：第一部分是模具分模，重点学习排模方式，模具布局，拆分镶件等；第二部分为调入模架，重点学习装配组件功能以及如何使用模架库进行抽心机构设计。

【中華設計】分模系列作品集（二）——【榨汁机内支架模具设计】提供的信息【原创完整分模作品、包括导入完整模架】————
