这样的模具怎么设计最好

沐沐 · 发表于 2008-3-21 14:31:46

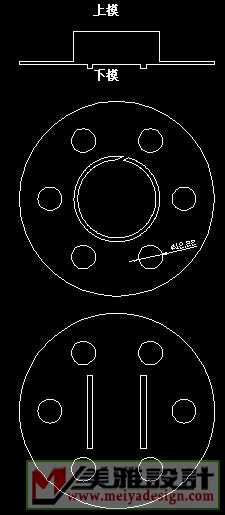

上模有15个高下模只有2个高,还没有脱模斜度,该如何设计才不会粘在上模呢?
客户要求高的一面留在母模里

[ 本帖最后由沐沐于 2008-3-21 19:48 编辑 ]

飞龙 · 发表于 2008-3-21 14:42:00

首先你把高的这边留在公模(下模),然后最好能够添加拔模角,如果不可以添加拔模角,那可能要加扁顶针了!

沐沐 · 发表于 2008-3-21 19:47:40

但是客户要求高的一面留在母模里

zhouhaipengli · 发表于 2008-3-21 20:27:25

不是你给个形状就可以设计模具了,看产品外观要求,如果要求不很高,就用普通方法设计,出模时在顶针上做几个倒扣就可以了.如果要求很高可考虑做CORE模倒装,必要时做哈呋结构.

向阳草 · 发表于 2008-3-26 09:34:27

原帖由 zhouhaipengli 于 2008-3-21 20:27 发表
不是你给个形状就可以设计模具了,看产品外观要求,如果要求不很高,就用普通方法设计,出模时在顶针上做几个倒扣就可以了.如果要求很高可考虑做CORE模倒装,必要时做哈呋结构.

非常同意楼上的说法!
而且,从产品结构上看,产品的动模部分应该不是外观面,最简单的办法就是增加几个倒扣,但要注意平衡性,不能导致产品的变形~~~

xdc005 · 发表于 2008-3-26 19:46:07

我也认同楼上的说法

luxinmin · 发表于 2008-5-17 17:21:02

我也想想

helpme · 发表于 2008-5-22 18:57:13

我也同意!

ugwei · 发表于 2008-6-3 19:35:09

要不就加个母模顶出看看啊
应该没问题

buddiyar · 发表于 2008-9-12 11:51:55

同意达人们的看法
