Pro\E 硬碟盒渲染教程

simon2015 · 发表于 2008-3-17 13:06:09

在此為各位做個簡略的教程，因龍兄對LED效果特別關注
小弟就對光源投射在透明材質再加強說明

原題目鏈結→硬碟盒渲染題目+3

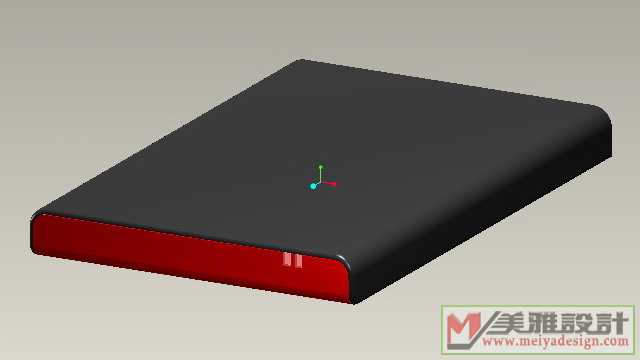

1.建立此模型

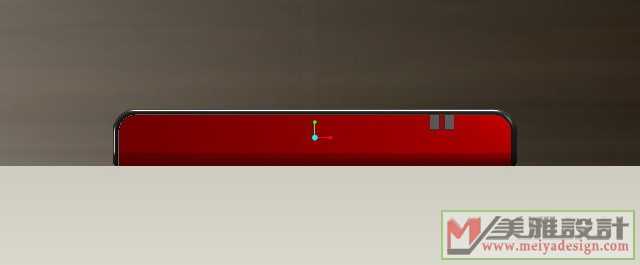

2.模型貼地

3.建立燈光兩平行在照亮環境周圍
聚光燈1.加強模型
聚光燈2.LED效果

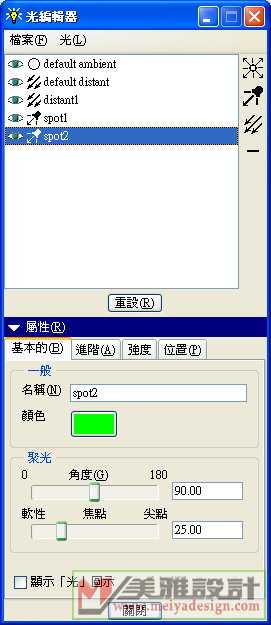

4.LED光源：顏色改為綠色

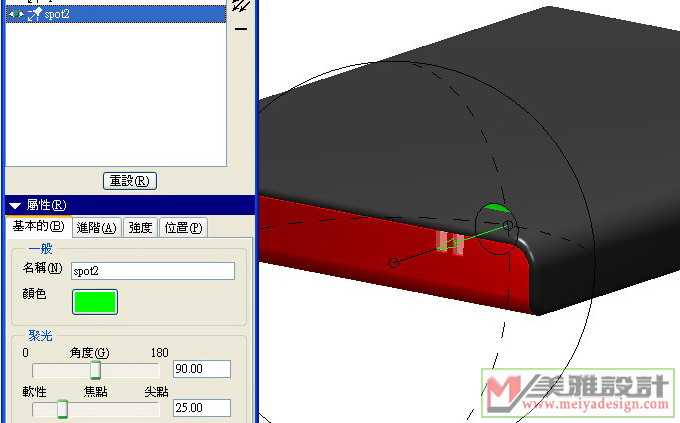

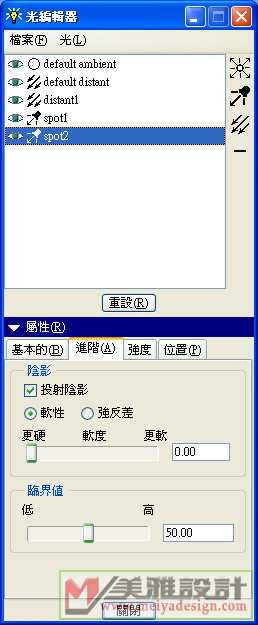

5.LED光源：開啟投射陰影
此選項是將光源投射到透明材質因素之一

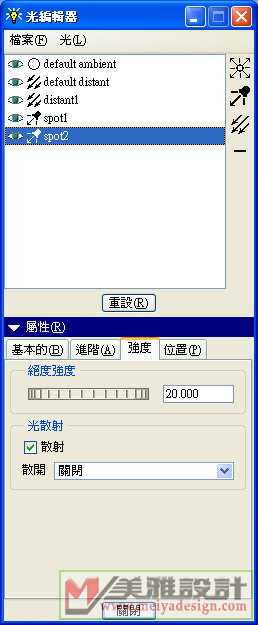

6.加強光強度，開啟光散射
此光散射也是光源投影到透明材質的因素之一

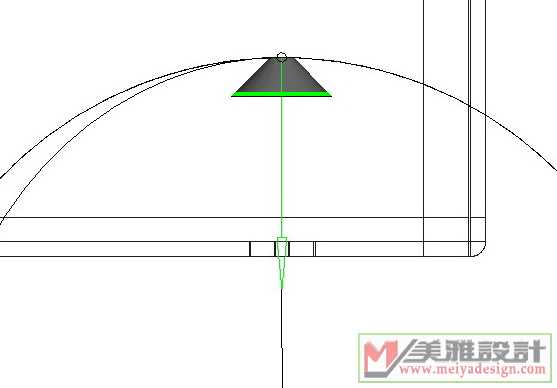

7.調整LED光源之位置 (TOP)

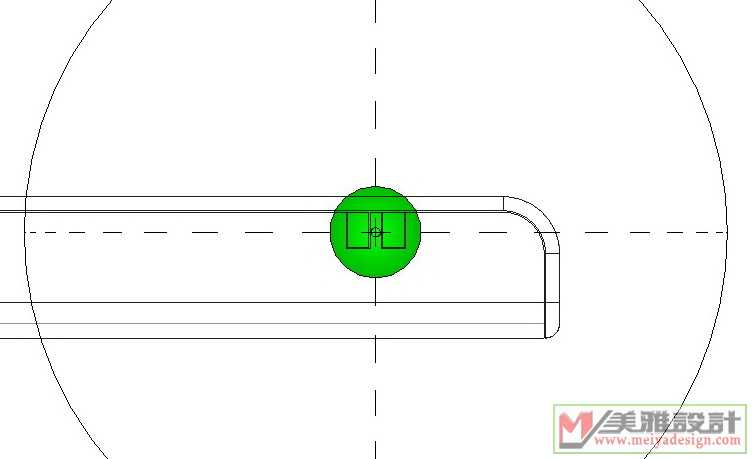

8.調整LED光源之位置 (FRONT)

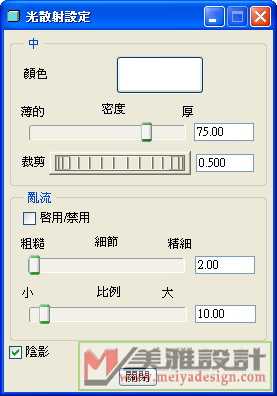

9.啟用光散射，並設定光散射設定，勾選陰影
此處也是決定光源投影到透明材質的因素之一

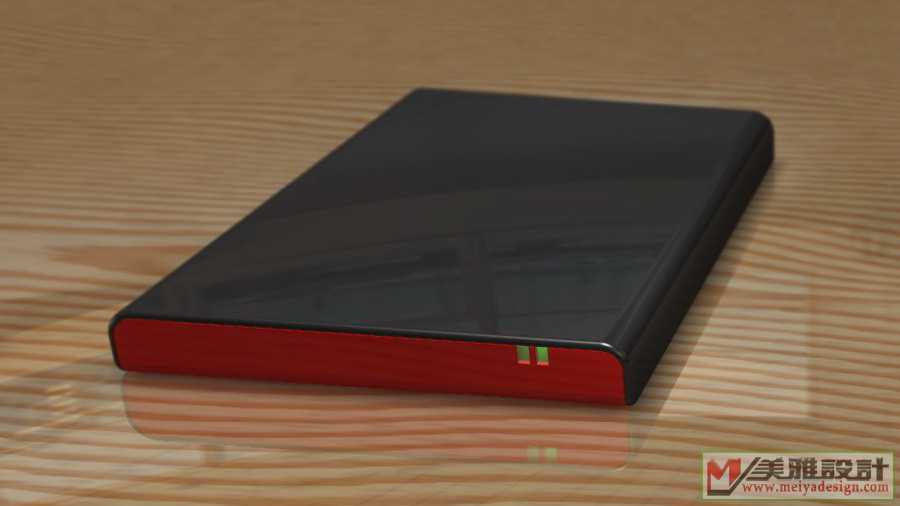

10.使用透視及景深效果，最終渲染

謝謝欣賞
以上為 Pro\E 3.0 渲染斆呈

[ 本帖最后由 simon2015 于 2008-3-17 14:57 编辑 ]
