[求助] 在PROE里面分模怎么做嵌块

[复制链接]
发表于 2008-3-10 21:20:34 | 显示全部楼层 |阅读模式

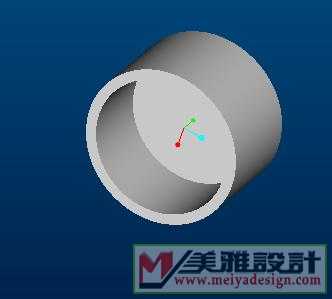

我在PROE分模,是一个很简单的东西,是自己练练手的如图 未命名6.jpg

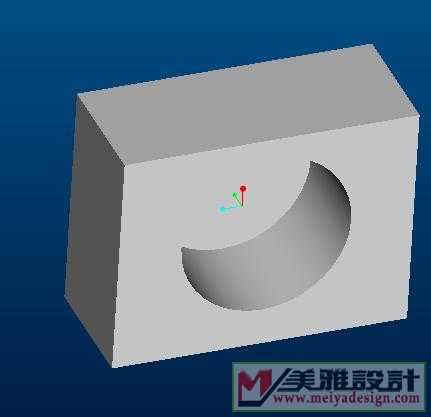

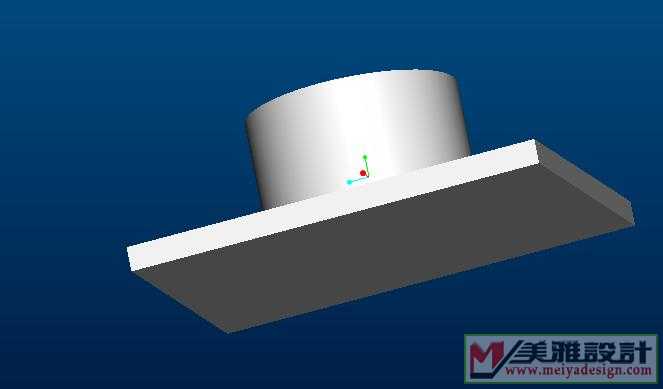

这样一个东西,很多教材里面有一个杯子的好像和它类似,是用HALF加抽芯,但我分的是上下开模,但是开出来动模和形芯是做成一体的如图 未命名8.jpg 动模, 未命名7.jpg 定模,   我想问的是怎么样把动模上的形芯做成嵌块嵌在动模上而不是做成一体的,因为这样比较符合实际容易加工,而且当形芯有问题需要修模时嵌块可以换掉,而做成一体的就只能动模都换掉了,小弟搞了半年模具了,还不懂分模,请高手指点下!


[ 本帖最后由 xcsxcs2003 于 2008-3-10 21:29 编辑 ]
 楼主| 发表于 2008-3-10 21:32:13 | 显示全部楼层
请高手指教要怎么做才能分出嵌件,可以的话告诉我一下方法,最好能贴张图,让大家都来学习一下,谢谢!
发表于 2008-3-10 23:14:55 | 显示全部楼层
这是很基础的东东,你想学就很根据教材学一遍,不行再来问.

评分

1

查看全部评分

发表于 2008-3-11 08:06:17 | 显示全部楼层
方法是多样的,看你怎么理解
发表于 2008-3-11 16:11:11 | 显示全部楼层
呵呵,不小心又长知识了,相当于从凸模中再抽个体积块出来
发表于 2008-3-11 16:14:46 | 显示全部楼层
大家一起进步
 楼主| 发表于 2008-3-11 19:21:55 | 显示全部楼层
谢谢三楼的兄弟阿,我去书店看了很多资料都没有,真是太感谢你了!


[ 本帖最后由 xcsxcs2003 于 2008-3-11 19:43 编辑 ]
发表于 2008-3-15 15:36:28 | 显示全部楼层

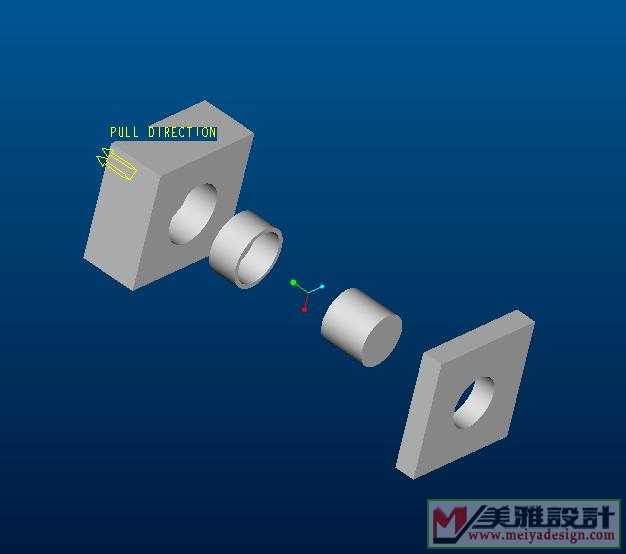

搞个主分型面,分割出前模后模,再在后模分割出镶件就可以了. .还有在分割好前后模镶件时最好不要用中文名.
