红辣椒建模教程 by SW2006

中华秀剑 · 发表于 2008-1-14 21:05:13

作者：w_hs1

由于本题只要求做像，并不要求准确的形状和尺寸，故可以用扫描加变形来实现。

中华秀剑 · 发表于 2008-1-14 21:05:42

1、在上视面上建立扫描路径及引导线草图，其中最外圈的圆是路径，中间一圈封闭的样条曲线是控制辣椒中部高度形状的引导线，最里面一圈不规则锯齿形封闭的样条曲线是控制托瓣及其附近辣椒形状的引导线。

2、在前视面上建立扫描轮廓草图，其中一个封闭图形即扫描轮廓，同时此轮廓中的中心轴线兼作变形的初始曲线，边上一根不封闭的样条曲线是变形的目标曲线。

3、用带两根引导线的扫描作出一个不弯曲的辣椒。熟悉SW的朋友知道这种以圆形路径扫出非回转体的方法被“闷人”称之为“横扫千军”。

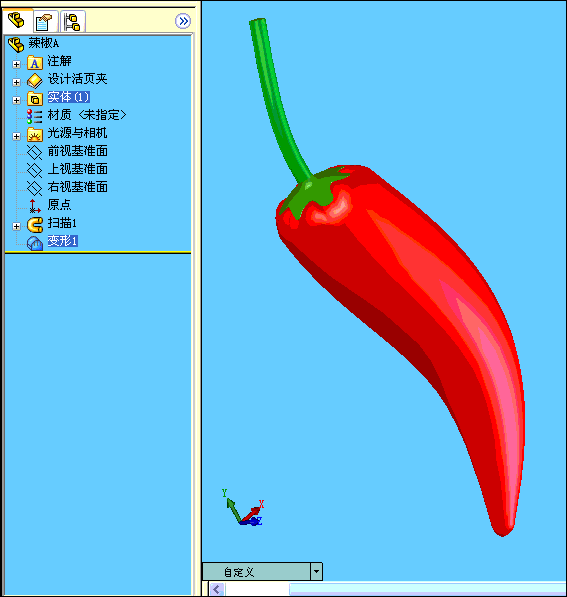

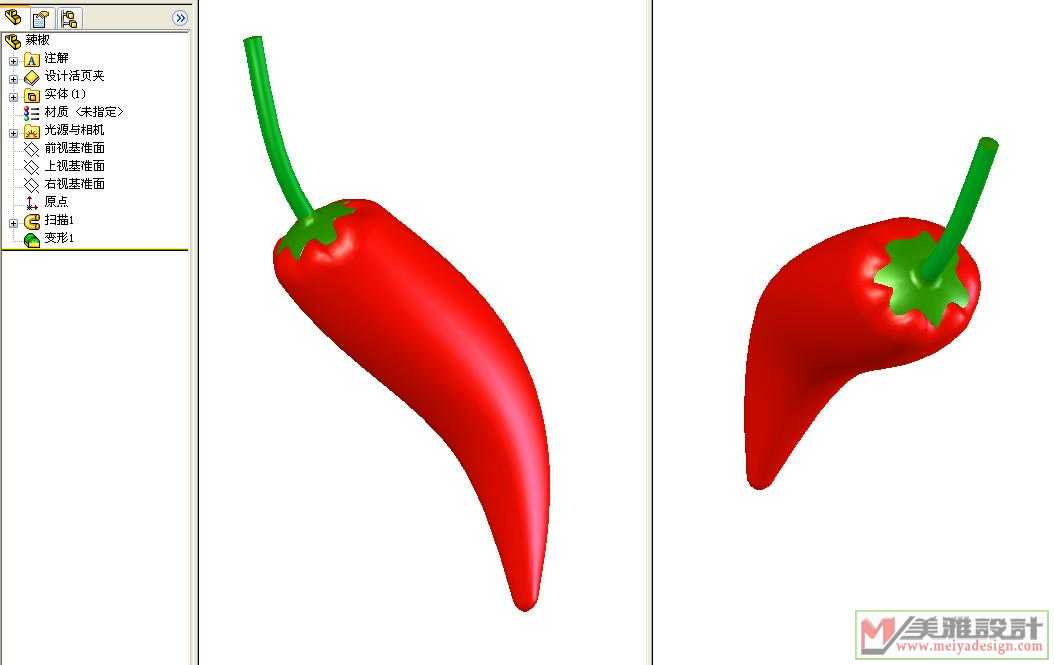

4、用变形将不弯曲的辣椒变为带有弯曲形状的辣椒。

中华秀剑 · 发表于 2008-1-14 21:08:11

把模型也附上吧

游客，如果您要查看本帖隐藏内容请回复

fengyegzs · 发表于 2008-1-15 17:53:44

看了秀剑的精彩图，怎么可以不回．

请教一个问题！＠怎么可以使图片动起来？＞

飞龙 · 发表于 2008-1-16 08:07:38

SW中也是有动画仿真功能啊,当然你也可以选择用动画制作软件做!

baby778 · 发表于 2008-1-16 15:50:35

顶起来学习一下

wangjiefhjanqi · 发表于 2008-1-16 16:30:22

顶起来学习一下

simon2015 · 发表于 2008-1-16 17:41:51

好教程，學習了

kuangyun5210962 · 发表于 2008-1-16 18:21:46

学习该学习的`~支持该支持的``

fire2008 · 发表于 2008-1-16 19:03:01

好教程
