花瓶----兼谈篮球、钻石的实体切割建模法(附PRT下载)▲

老段

    此教程已发布到美雅Pro/E学习网
运用实体切割法建模，往往能起到即省时，又省力的效果，比如这次出的花瓶题目， 可能不少人用了混合的方法，虽然看上去步骤不多，但做起来不一定简单。所以时候步骤少了,不一定就是最好的方法，就象一百公斤重的东西叫你一次搬走，虽然你也许能做到，但不一定比分几次搬来得合算。
   好了，言归正传，下面就举几例子看看，大家可以举一反三的加以运用。

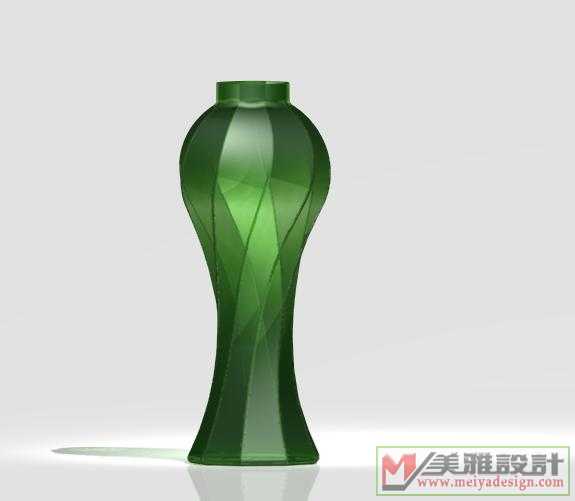

　先来看一下花瓶的做法，我的做法当然是实体切割。
   原题地址:
     花瓶+3分题已结束教程已出    http://bbs.chinade.cc/thread-42017-1-1.html



第一步：拉伸实体

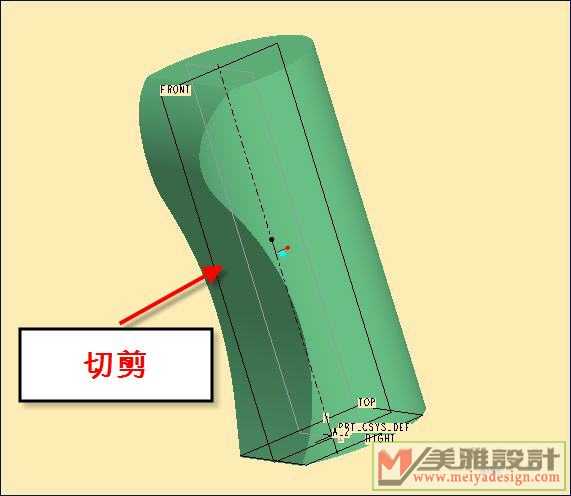

第二步：利用拉伸中的薄板切剪功能进行实体切割（见下图）


第三步：阵列



中间的步骤没什么好说的就此省略，如有什么不清楚的，可以下载ＰＲＴ自己研究一下

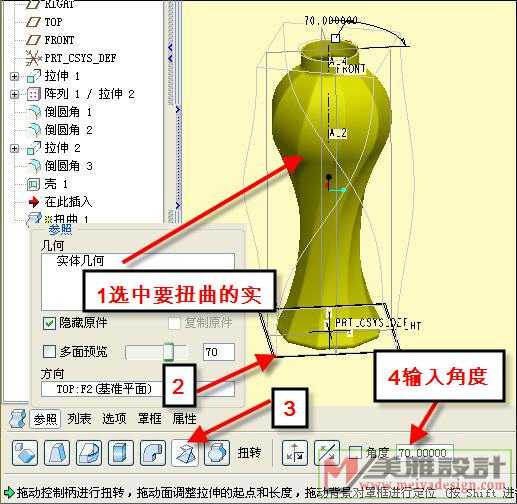

最后一步扭曲，按理说也很简单，不过好象还是有很多人不会，所以也贴个图吧



花瓶ＰＲＴ下载










[ 本帖最后由 美雅破浪 于 2008-4-1 09:17 编辑 ]

老段

    下面这个篮球,论坛上已经有了好几种做法,大家不仿也用实体切割法来试,哪一个更容易一些




第一步:旋转一个球体

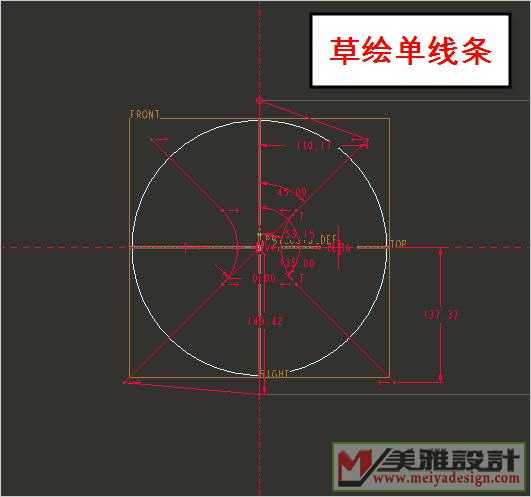

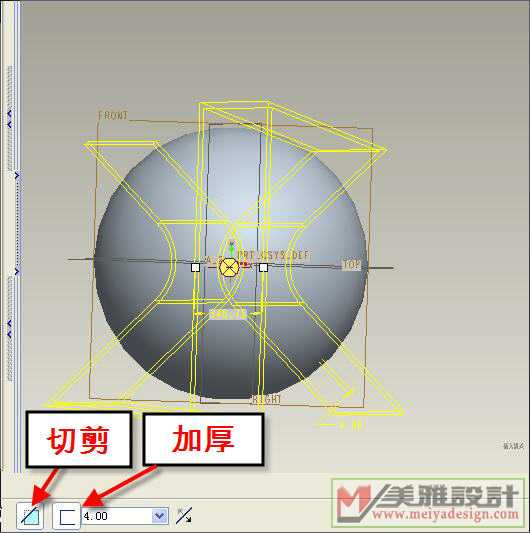

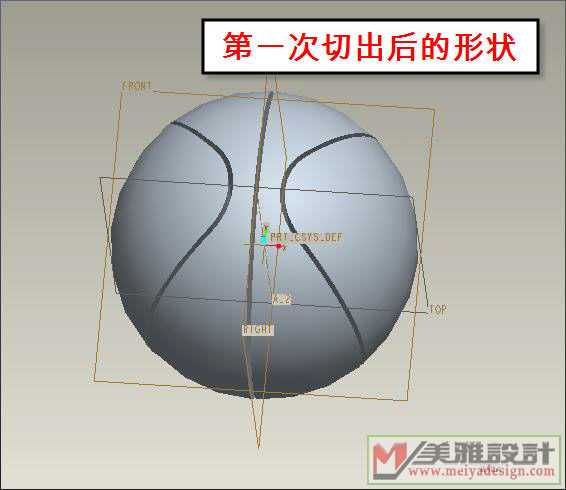

第二步:利用拉伸中的薄板切剪功能进行实体切割(见以下几图)

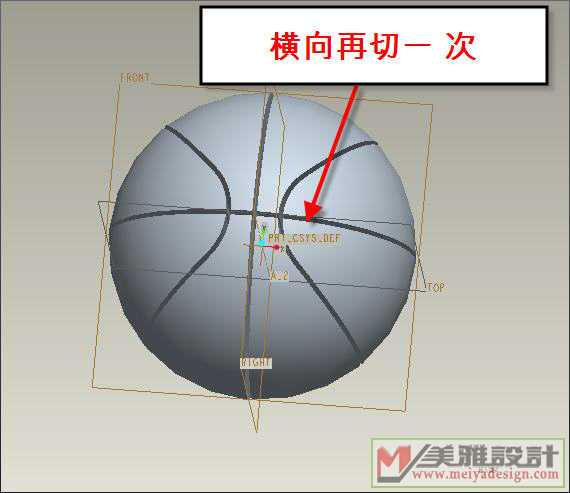

第三步:由于草绘线条不能相交所以横向再切一次

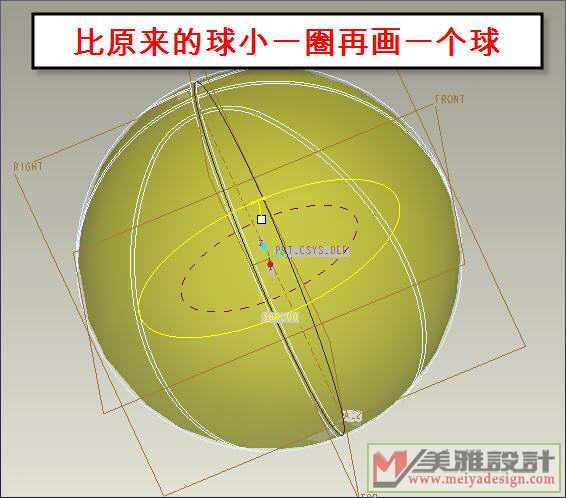

第四步:再画一个比原来小一圈的球,这个篮球就完成



篮球PRT下载:






[ 本帖最后由 djg1953 于 2008-1-5 16:12 编辑 ]

老段

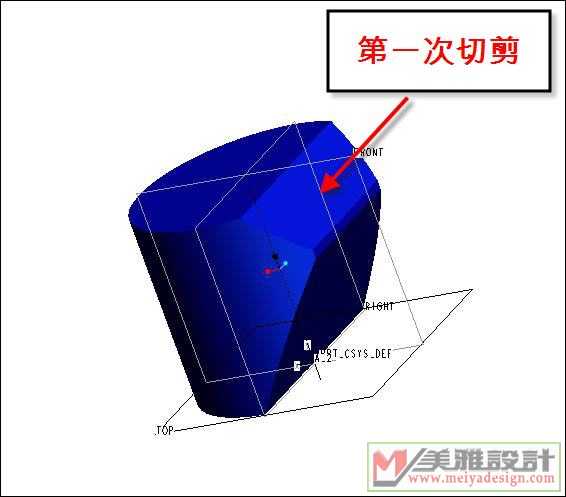

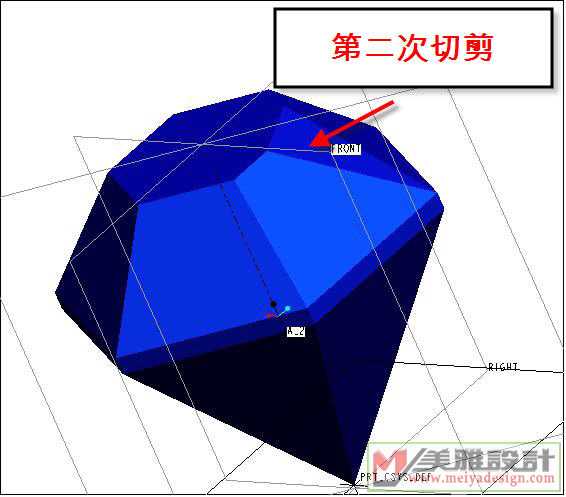

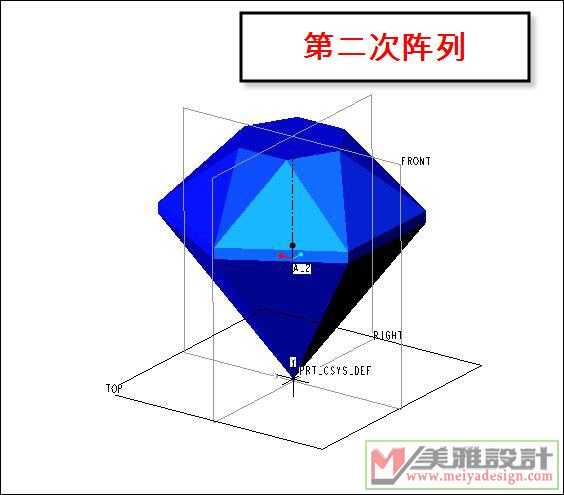

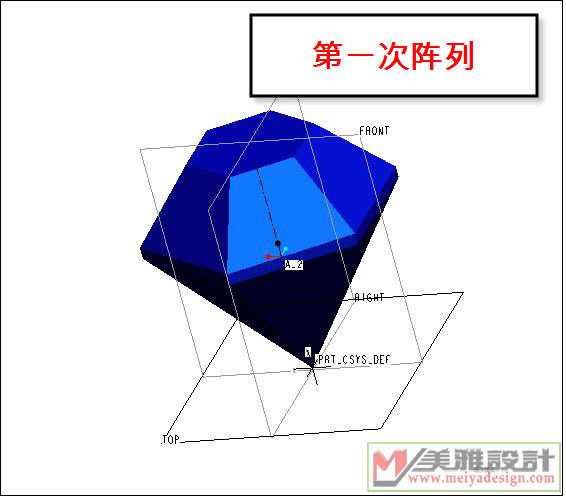

    这颗钻石论坛上也有教程,我们不仿也来用一下实体切割,看一下方法如何?

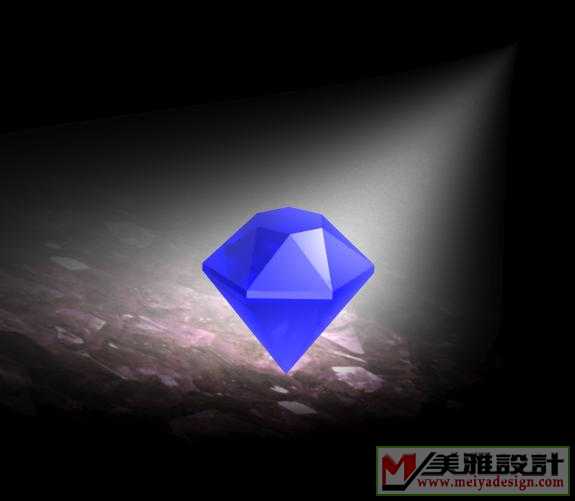

好了,这颗钻石就完成了,提供PRT给大家参考一

[ 本帖最后由 djg1953 于 2008-1-5 16:09 编辑 ]

中华破浪

不错，说的很有道理
先坐沙发

[ 本帖最后由 美雅破浪 于 2008-1-5 14:00 编辑 ]

中华无泪

谢谢版大。上班。晚上再来学。

miaoring

版大的作法真的不一般.学习中

yinhui918

高....把每一个PRO工具运用的出神入化真的是不简单啊..

惠州表业

dig1953,你好椰

seilen

又上了一课谢谢了.

yeliao

豁然开朗，不错的方法
