出现下图手机分模失败，该怎么处理

dreamsnow · 发表于 2007-12-28 17:05:07

这一一本书上的手机上盖的模具设计，我在分割时时，出现下面问题？大家来讨论下该怎样处理？

dreamsnow · 发表于 2007-12-28 17:06:32

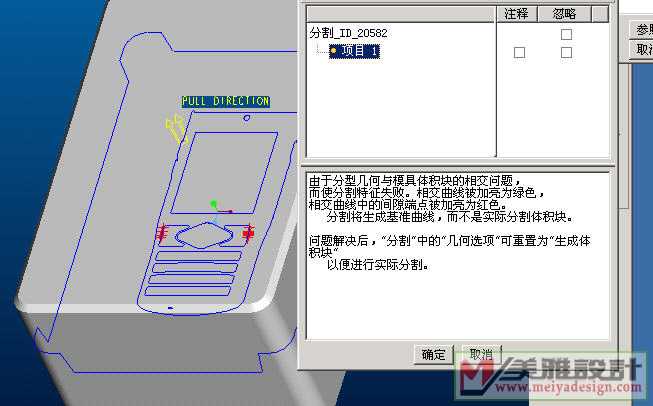

图片来了

xiaohaim · 发表于 2007-12-30 18:06:12

产品这两个的线构造有问题,应该是产品这两个地方的线断开了.可以尝试把产品这部分处理以下,或者直接在工件中把这两部分挖掉,分开后,在用产品的面去休整.

dreamsnow · 发表于 2007-12-31 08:53:23

谢谢上面的解答，我已解决了，方法就是将绝对精度改小到0.012，以前，看别人用过，不怎么理解,这次自已使用.没想到还真管用。

dreamsnow · 发表于 2007-12-31 09:01:02

2.0 prt ，有兴趣可练练

dreamsnow · 发表于 2007-12-31 09:37:19

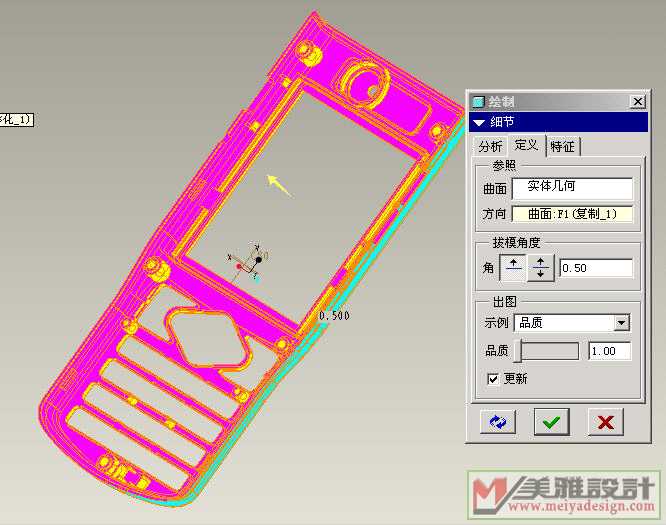

还有拔模分析，见下图，
我朋友说
1.图面黄色部分都要进行拔模？
2.拔模一般设定0.5比较好，0.5通得过，3一定也没问题。
请问是这样的吗

jhon179 · 发表于 2009-12-3 23:12:48

谢谢楼主，我正需要这些练习

wuzhiru · 发表于 2009-12-24 11:28:52

谢谢楼主，我正需要这些练习

jhon179 · 发表于 2010-2-7 23:57:55

谢谢楼主，我正在练补破面。
