[已解答]N侧曲面问题求助

yun1233 · 发表于 2007-12-19 17:54:57

小弟又碰拦路虎了

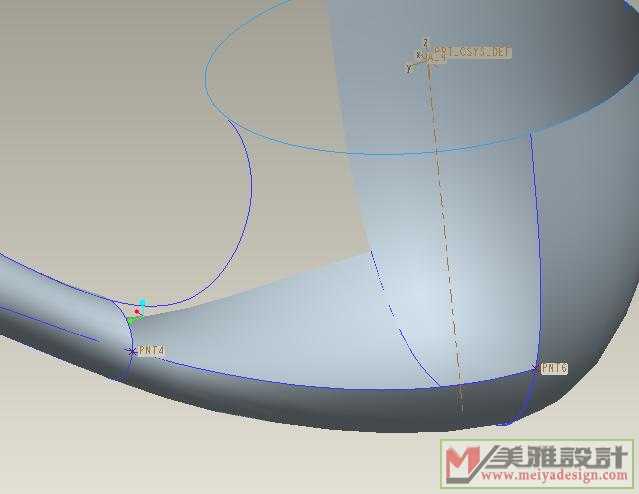

拜托大家指导小弟一下这个N侧曲面怎么做~~~`

fangyu--11 · 发表于 2007-12-19 21:15:39

这个烟斗我以前看书做过,可以做成的.
刚下了你的PRT琢磨了下,终于发现问题所在了.

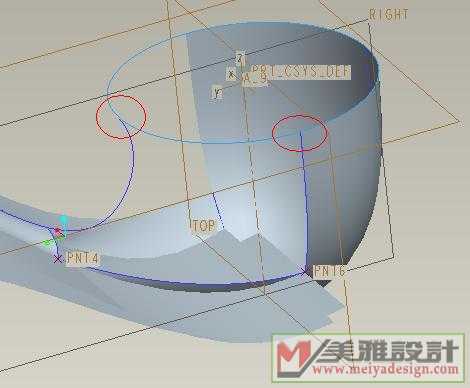

在用N边工具时总提示所选边不闭合,仔细查看了下发现此处2个地方确实没闭合. 未闭合.jpg

再又倒回到之前的步骤看找到了未闭合原因,

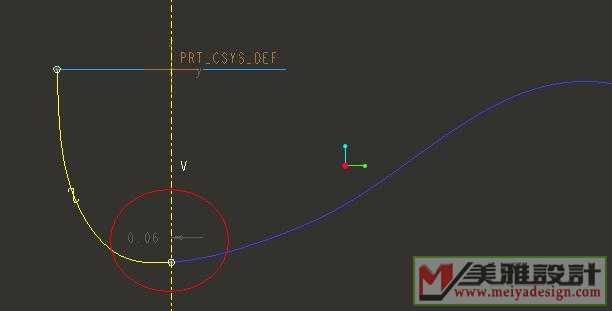

是由于你在做旋转的时候轴选的有偏差,把这偏差改为0就可以了.

接下来就可以顺利的做N侧曲面了, 插入---高级---圆锥曲面与N侧曲面片

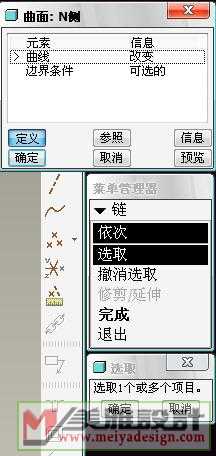

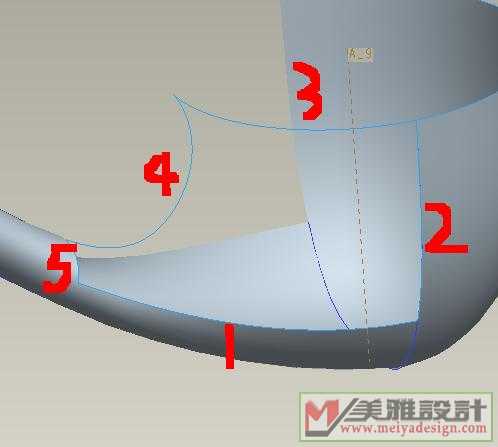

出来这么一个对话框,按住Ctrl依次选取要的那5条边,最后再修改1#和5#边的边界条件为相切就大功告成啦!

这都是我自己理解的,有说的不对的地方还望高手指点.

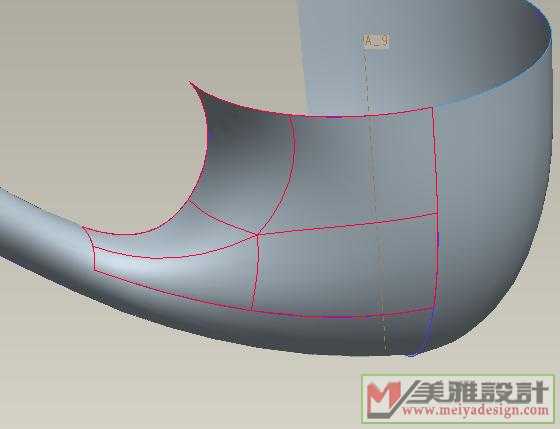

最后发上我修改好的PRT

[ 本帖最后由 fangyu--11 于 2007-12-19 21:28 编辑 ]

飞龙 · 发表于 2007-12-19 21:30:17

很好,热心指数+2
