[原创教程] 一个简洁造型建模教程

[复制链接]
发表于 2007-12-10 21:46:08 | 显示全部楼层 |阅读模式
题目结束了,上犀牛教程!
原题链接:http://www.meiyadesign.com/viewthread.php?tid=41112&fromuid=11910

[ 本帖最后由 xiao_shui 于 2008-1-16 09:38 编辑 ]

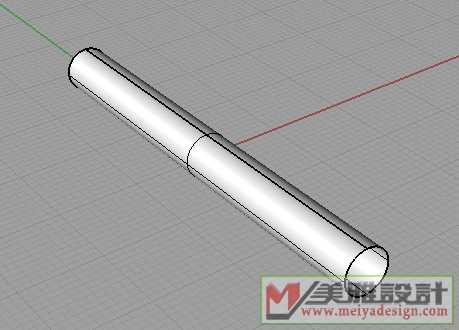

由线拉伸生成圆管

由线拉伸生成圆管

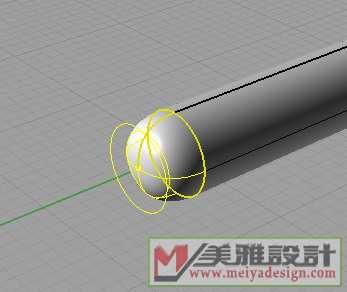

放样生成圆滑端部

放样生成圆滑端部

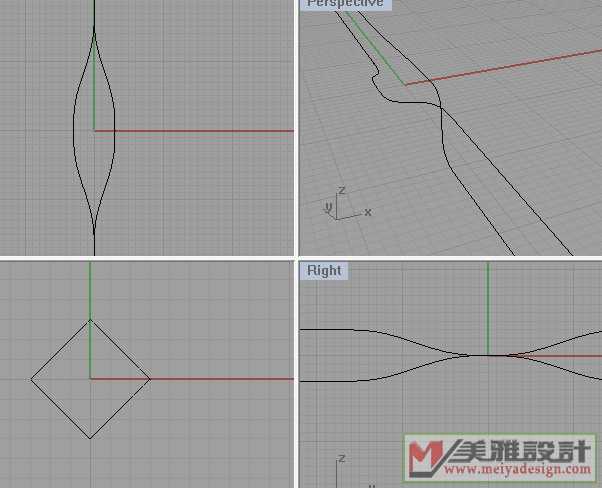

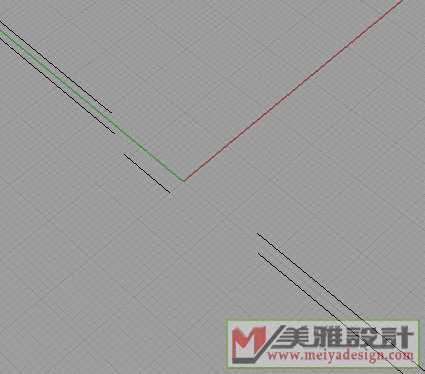

隐藏圆管,建构辅助线

隐藏圆管,建构辅助线

混接生成辅助线

混接生成辅助线

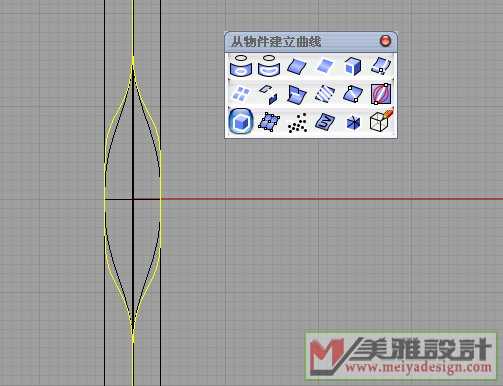

调出圆管,投影得线

调出圆管,投影得线

评分

1

查看全部评分

 楼主| 发表于 2007-12-10 21:49:37 | 显示全部楼层
.

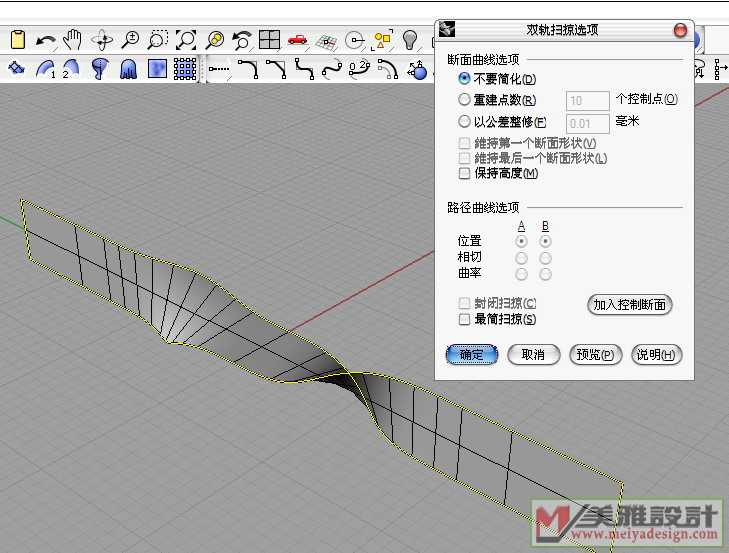

双轨扫描生成曲面

双轨扫描生成曲面

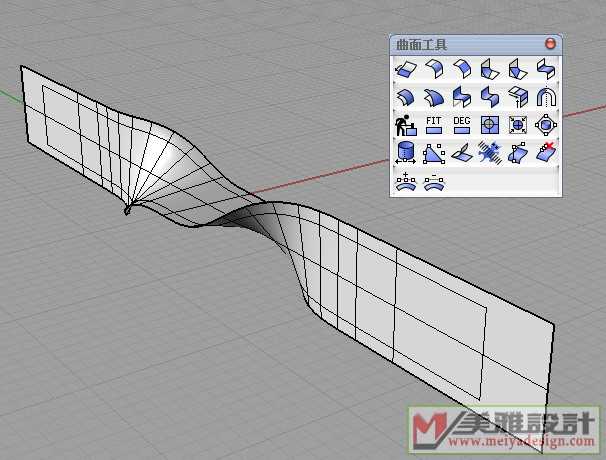

向四边延伸曲面

向四边延伸曲面

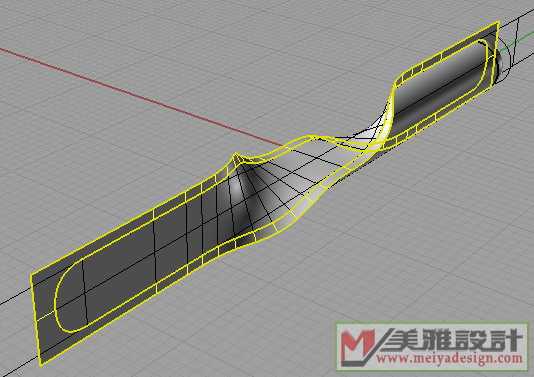

修剪曲面

修剪曲面

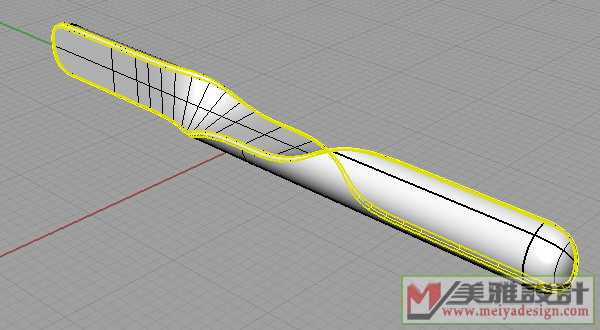

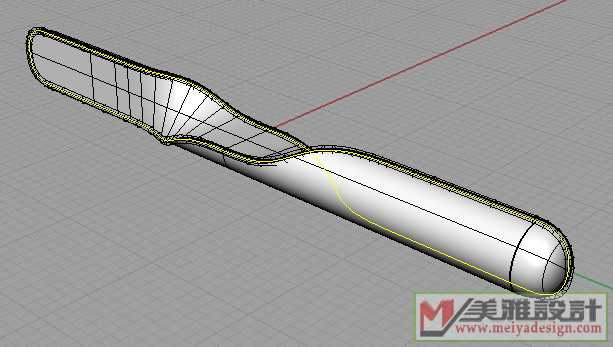

提取边线生成软管

提取边线生成软管

修剪曲面

修剪曲面
 楼主| 发表于 2007-12-10 21:51:49 | 显示全部楼层
OVER!

混接曲面

混接曲面

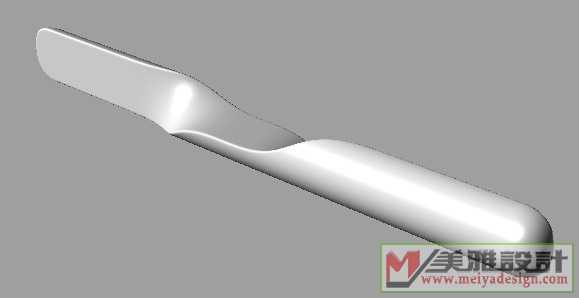

SHADE

SHADE

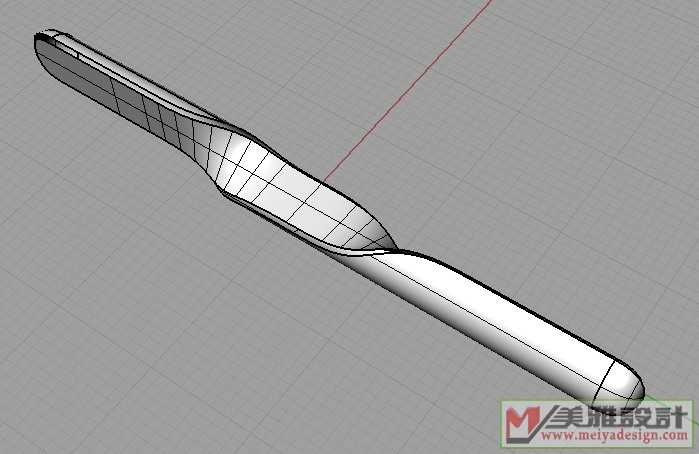

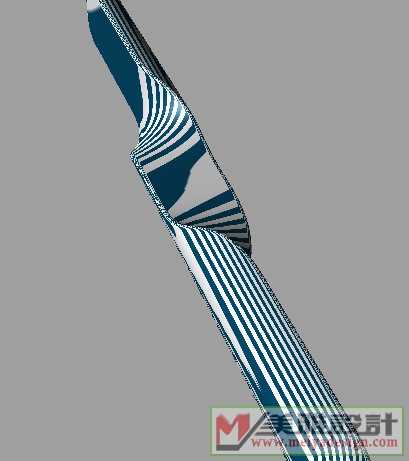

斑马线

斑马线
发表于 2007-12-10 22:09:52 | 显示全部楼层
方法很不错,兄弟辛苦了!
发表于 2007-12-10 23:57:09 | 显示全部楼层
我想学犀牛
发表于 2007-12-11 00:01:36 | 显示全部楼层
我用proe做的,过程差不多
发表于 2007-12-11 11:19:49 | 显示全部楼层
这是G2的?我的方法不一様,效果也就沒輒嚜好了
 楼主| 发表于 2007-12-11 17:19:39 | 显示全部楼层
是G2的,欢迎大家给出自己的方法啊!

[ 本帖最后由 xiao_shui 于 2007-12-13 09:48 编辑 ]
发表于 2007-12-12 15:35:08 | 显示全部楼层
这是什么东东?
发表于 2007-12-12 15:41:38 | 显示全部楼层
支持一下,很棒!
