产品分做的步骤讨论

keshun · 发表于 2007-11-26 13:44:13

今天向大家讨论一下我对这个鼠标结构拆分的步骤,希望在行高手参与给个看法PP

[ 本帖最后由 keshun 于 2007-11-28 15:12 编辑 ]

keshun · 发表于 2007-11-26 13:51:37

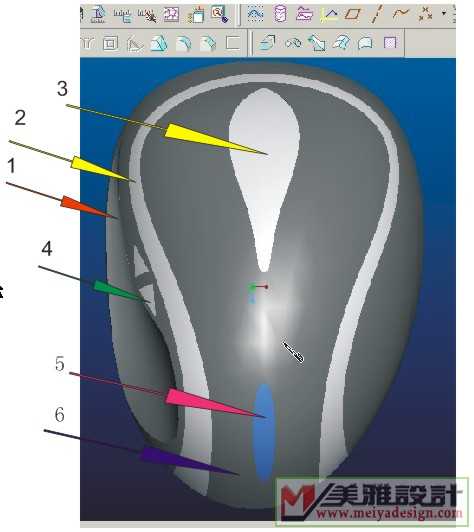

我把上面共拆分了六块进行结构设计
第一,符号1为一模.PCB等电器元件安装的基础面
第二,符号2,3为同一模,安装于符号1之上
第三,符号4,两个按键为一模
第四,5,6分别一模
以上我共总结了5个模具,不知是否合理,请各位在行前辈指点谢谢!

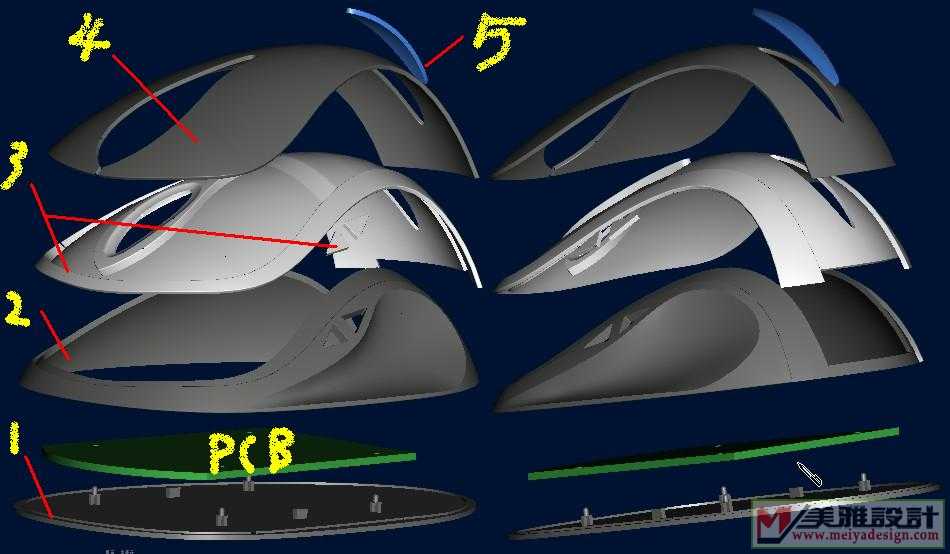

现在有了新的思路;
按键和3做在一起,也就是说现在份5块做.
不知道是否合理还请给个热情的建议!
假如这样可行,是否可以把这几块做到一个或两个模具内(一模多穴)?
备注:1.2.3.4都是ABS;5是PC
(2007/11/28更改)

[ 本帖最后由 keshun 于 2007-11-28 15:29 编辑 ]

keshun · 发表于 2007-11-26 14:28:56

现在PRT还是不传了,等我把它竣工后在传上来给大家PP!

[ 本帖最后由 keshun 于 2007-11-28 15:24 编辑 ]

飞龙 · 发表于 2007-11-26 14:33:53

把每个零件拆出来，分别上传图片，最好能够把PRT传上来，才便于交流讨论！

woniu · 发表于 2007-11-26 15:26:21

初学者，顶顶！

美雅小小龙 · 发表于 2007-11-26 15:33:56

不用那么多模具吧，一套模具就可以搞定了，鼠标产品又不是很大，一套模具应该没问题的！

cbyodsgh36 · 发表于 2007-11-26 15:36:08

看了看,说说一出几的?
你分的5模!!!!!!!!!!!!!!!1分别一出几?

cbyodsgh36 · 发表于 2007-11-26 15:37:31

6楼有何见解说说清楚！！！！！！！！！！

qwert2007 · 发表于 2007-11-26 18:19:42

请问怎么样拆分的????

kmcmmm · 发表于 2007-11-27 16:43:53

这个说不清楚,楼主还没说分别是用什么材料做。很难说。
