[原创教程] 尖角四边曲面解答

发表于 2007-9-29 18:45:39 | 显示全部楼层 |阅读模式

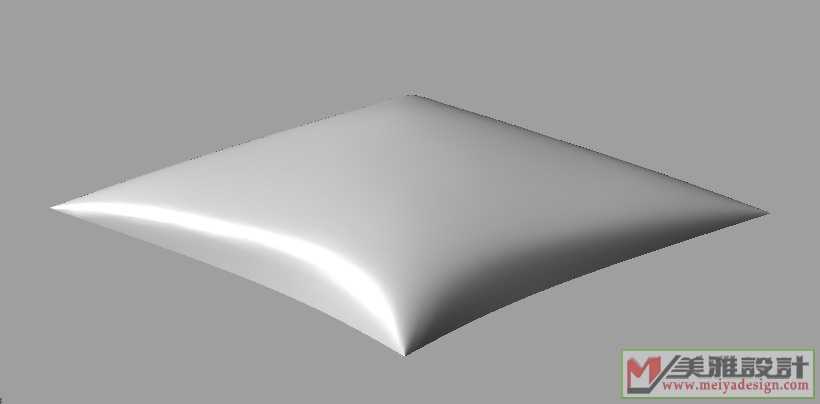

贴上我的简要犀牛做法！

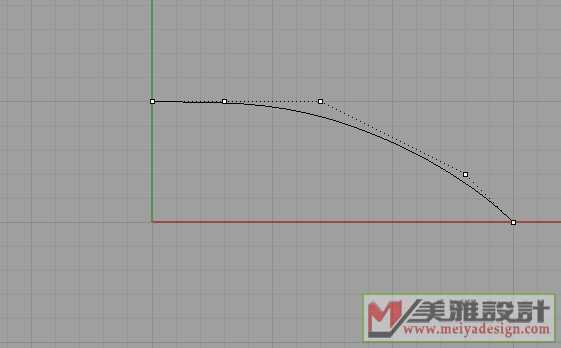

绘制截面线

绘制截面线

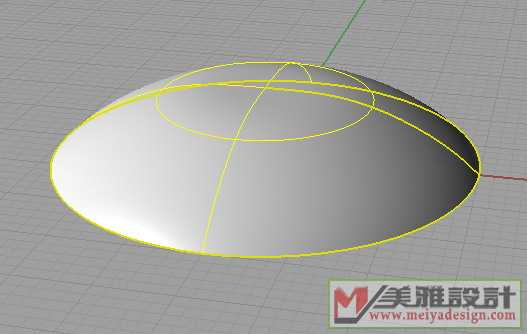

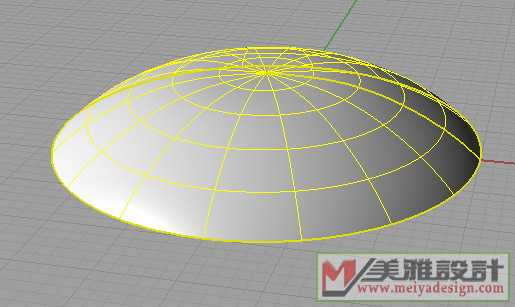

旋转成面

旋转成面

重建曲面

重建曲面

评分

1 查看全部评分

美雅设计在线

回复

使用道具举报

楼主| 发表于 2007-9-29 18:48:18 | 显示全部楼层

，

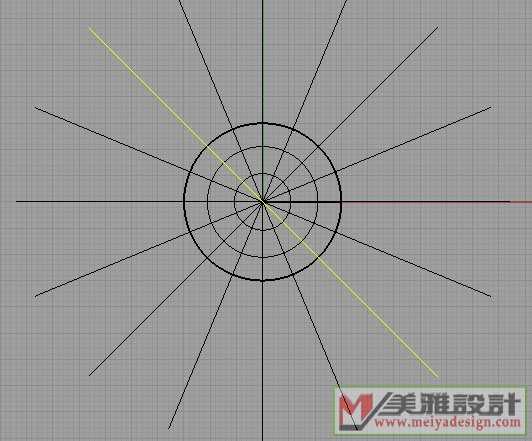

做辅助线（8根等角度直线）

做辅助线（8根等角度直线）

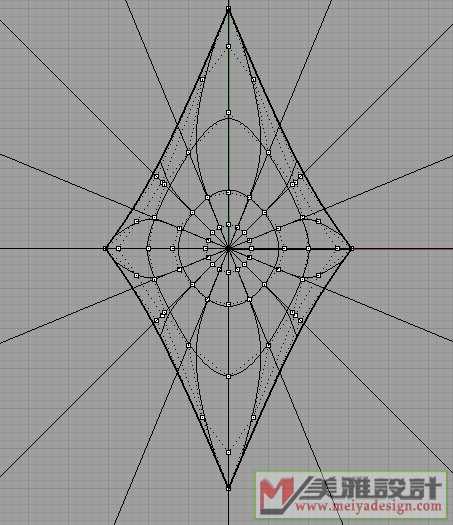

拖动曲面控制点如图（注意直线的辅助作用）

拖动曲面控制点如图（注意直线的辅助作用）

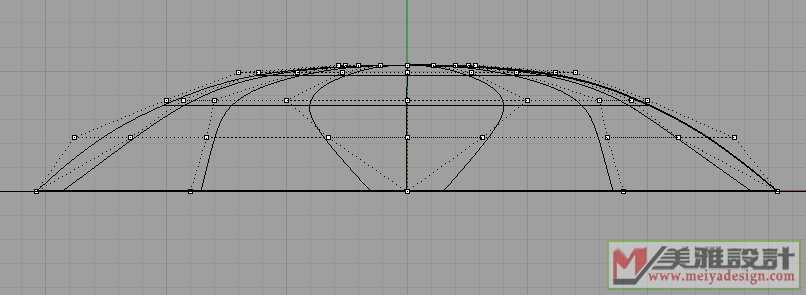

截面与原始截面线贴合

截面与原始截面线贴合

回复支持反对

使用道具举报

楼主| 发表于 2007-9-29 18:48:53 | 显示全部楼层

，

回复支持反对

使用道具举报

发表于 2007-9-29 19:38:17 | 显示全部楼层

好教程,我喜欢!

回复支持反对

使用道具举报

楼主| 发表于 2007-9-29 19:44:24 | 显示全部楼层

欢迎朋友们提高更多的思路啊，加分鼓励！

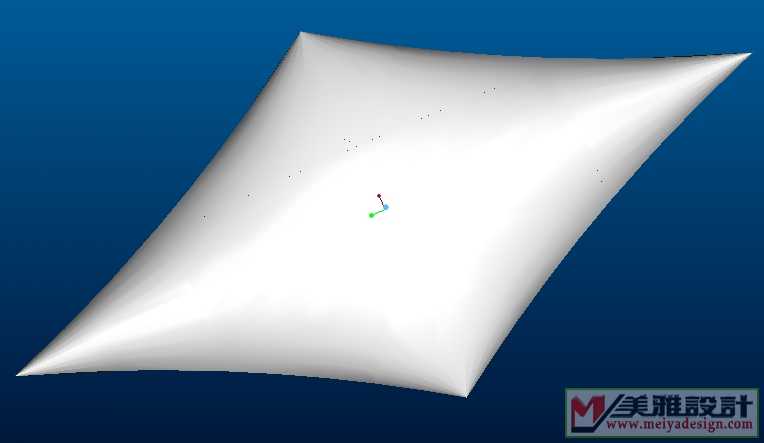

贴上ykplove斑竹的POR-E文件供大家参考！！！

y003[1].prt.rar

46.98 KB, 下载次数: 24, 下载积分: 华币 -1

回复支持反对

使用道具举报

发表于 2007-10-9 08:46:28 | 显示全部楼层

又来学习来了，谢谢，版大,多出些题吧!!!

回复支持反对

使用道具举报

发表于 2007-11-25 19:12:04 | 显示全部楼层

谢谢分享你的作品·

回复支持反对

使用道具举报

发表于 2007-12-6 21:11:17 | 显示全部楼层

再支持个

回复支持反对

使用道具举报

发表于 2008-1-27 00:19:12 | 显示全部楼层

学了

回复支持反对

使用道具举报
