[分享] AutoCAD教程,使用技巧,经验分享专用贴+分(此贴严禁灌水,违者删除且扣分)

    [复制链接]
发表于 2007-8-15 23:19:36 | 显示全部楼层 |阅读模式
  可以将自己的经验,小技巧等与大家分享(有分加哟),也可以将以前发过的贴在此跟贴链接,谢谢!


  再次声明:此贴为教程,使用技巧,经验分享专用贴,严禁灌水(如顶,ssss,sfdsfsaft等),违者一律删除+扣分处理!

[ 本帖最后由 xie00001 于 2007-8-15 23:58 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2007-8-15 23:27:18 | 显示全部楼层
1。AutoCAD使用的50个问答--希望对大家有帮助
  http://www.meiyadesign.com/thread-31037-1-1.html



2。“对浮躁的人的一点建议”CAD初学者很有必要看看
   http://www.meiyadesign.com/thread-36721-1-1.html



3。AutoCAD2007 中文版标准教程视频版
  http://www.meiyadesign.com/thread-38089-1-1.html




4。网速太慢了,明天继续

[ 本帖最后由 xie00001 于 2007-8-15 23:56 编辑 ]
 楼主| 发表于 2007-8-16 00:02:35 | 显示全部楼层

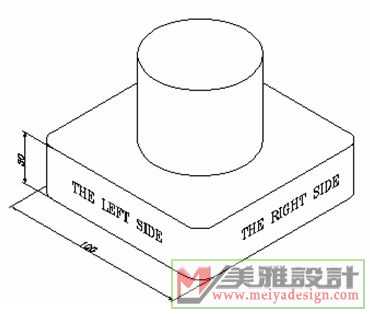

等轴测投影中如何标注?

  在等轴测投影模式下进行尺寸标注时,同添加文字一样,需要进行角度转换以产生其等轴测投影。下面以左轴测面的标注为例来讲述具体的操作过程。
  1)首先定义一个倾斜角为30的字体样式,然后再定义一个标注样式,并设置其标注文字的样式为倾斜角为30的文字样式。将该标注样式设置为当前的标注样式。
  2)在工具条中选择 “对齐标注”按钮,对左侧面的宽与高进行尺寸标注。
  3)在工具条中选择 “编辑标注”按钮,将倾斜选项(Oblique)设为30,然后选择图中的尺寸标注,使修改生效。
发表于 2007-8-16 09:42:25 | 显示全部楼层
俺也來一個:未完全封閉的區域如何填充。

评分

1

查看全部评分

发表于 2007-8-16 17:15:02 | 显示全部楼层

用三腳鼠的朋友可以看看

滾輪光電鼠已流行很久了,但相信仍有不少朋友還是習慣用三鍵鼠。

如何解決實時快速縮放的問題?

在安裝目錄下的acad.mns中簡單設置即可--

首先找到如下語句:
***ACCELERATORS

在其后加入下面兩行:
["z"]'zoom window
["v"]'zoom 0.7x



Z`V為在.mns中自定之加速命令,可任意變更為其他字母,但俺不推荐這麼做。
為什么,試試就知道了。

评分

1

查看全部评分

 楼主| 发表于 2007-11-10 20:58:43 | 显示全部楼层
4.CAD各种问题解决方法(精华)

5。AutoCAD各大论坛技巧精华集

[ 本帖最后由 xie00001 于 2007-11-27 21:14 编辑 ]
 楼主| 发表于 2007-11-20 19:55:10 | 显示全部楼层

CAD直接保存为JPG方法

CAD直接保存为JPG方法(很简单的)
好用吧,省去了添加虚拟打印机,或者是其他的比较麻烦的方法,呵呵!!!!!!!!!!

评分

1

查看全部评分

 楼主| 发表于 2007-11-27 21:11:48 | 显示全部楼层
 楼主| 发表于 2007-12-3 21:51:29 | 显示全部楼层
8.CAD自定义快捷键
9.献给想提高CAD绘图效率者<初学者>

[ 本帖最后由 xie00001 于 2008-1-3 21:38 编辑 ]
发表于 2008-1-15 11:01:11 | 显示全部楼层

我也来一个

随着CAD、CAM在工业生产上应用,对一个工程人员来说不会AXCAD是不行的,但即使会了速度不快在实际应用中也是不行的。那如何提高速度呢?本人集多位前辈的学习实践来简单谈谈提高速度的几种方法。

一、熟悉对AXCAD中基本操作命令/快捷图标的使用
    这一点大多数人都知道,古人云:熟能生巧。不详谈。

二、 快捷键修改
    大家都知道LINE命令在COMMAND输入时可简化为L,打开AXCAD,定位到菜单==》工具==》自定义==》快捷键,记住它的左列是简写命令的文字实现,你可以根据你的需要进行修改(当然是你比较熟悉的英文缩写喽),它的右列是默认的命令请不要随意修改。相信这能为你提高一定的速度。

三、对图形夹点操作
    夹点,你用过吗?当你用鼠标左键点击图形,图形上便会出现许多方框这些就是夹点。通过控制夹点便能进行一些基本的编辑操作。如:COPY,MOVE,改变图形所在的图层等基本操作。而且不同的图形,还有其特殊的操作。如:直线有延伸操作。

四、大量使用修改命令
    对于绘图工作人员来说,一幅图60%--70%是修改只有30%--40%是作图,这一点并不难理解。从图形构成来看图形只有直线与曲线这两种,而曲线又由大量的圆进行剪切而成的,所以一张图最终由直线和圆组成。既然如此作图只需先画圆或直线并确定位置,然后进行一系列操作如:OFFSET, TRIM, FILLET, ARRAY, CHAMFER等,来实现图形。   如一个轴承的绘图,只需两条互相垂直的直线,而后进行OFFSET,FILLET,CHAMFER等一系列操作便能精确的完成轴承的绘制。

五、构建图块来简化绘图工作
    AXCAD为你提供了很多标准件,技术要求,图库,要善于利用。

评分

1

查看全部评分
