[原创教程] 扁圆环连接(公布解答过程)

[复制链接]
发表于 2007-8-2 09:24:49 | 显示全部楼层 |阅读模式
原题地址:http://bbs.meiyadesign.com/thread-37454-1-1.html
Pro/E解法教程地址:http://bbs.meiyadesign.com/thread-37802-1-1.html


公布下犀牛简要建模过程!

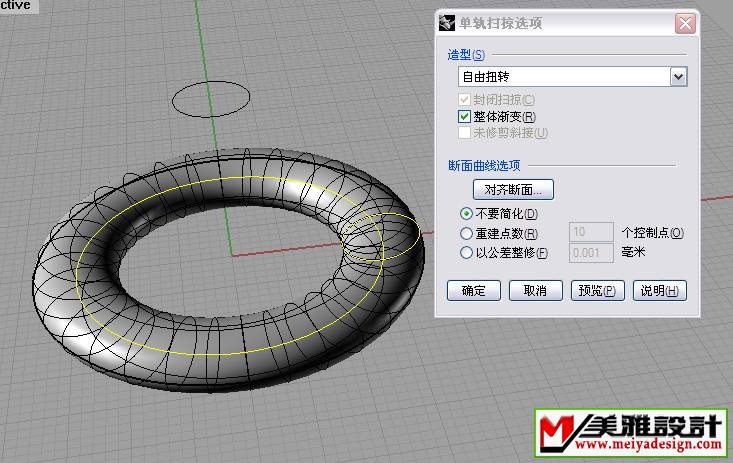

单轨扫面成面

单轨扫面成面

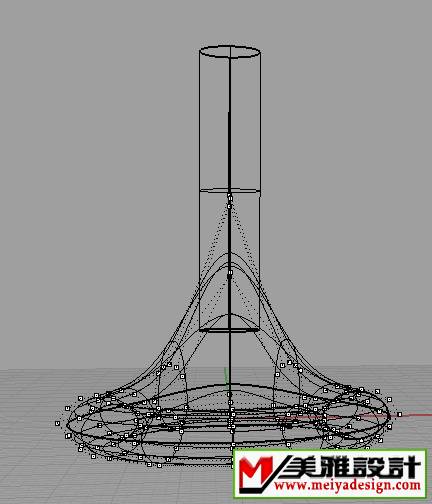

打开曲面控制点,拖动控制点(注意对称)

打开曲面控制点,拖动控制点(注意对称)

评分

1

查看全部评分

 楼主| 发表于 2007-8-2 09:26:07 | 显示全部楼层
.

剪切曲面

剪切曲面

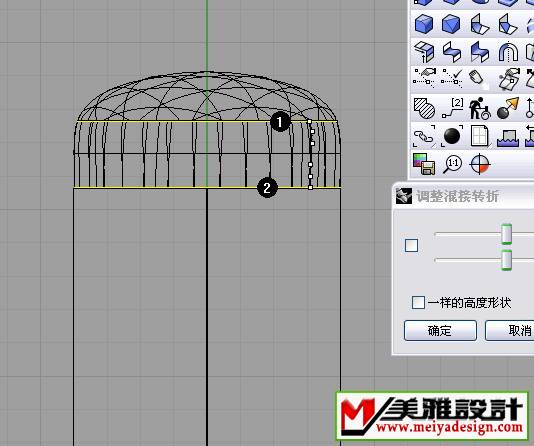

曲面混接

曲面混接
 楼主| 发表于 2007-8-2 09:28:38 | 显示全部楼层
.

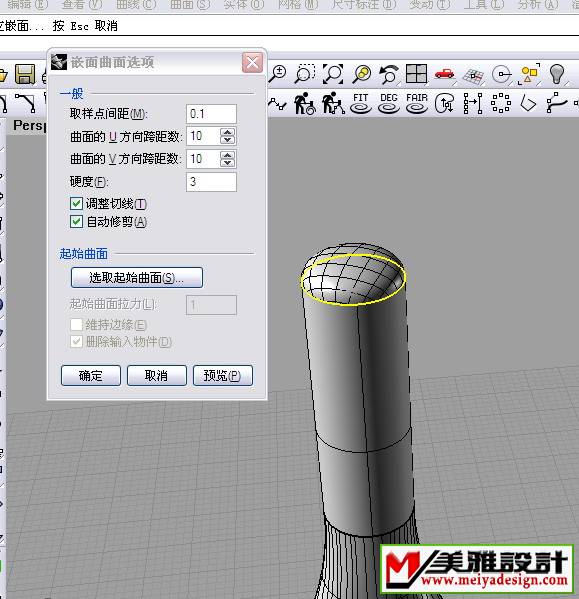

PATH成面

PATH成面

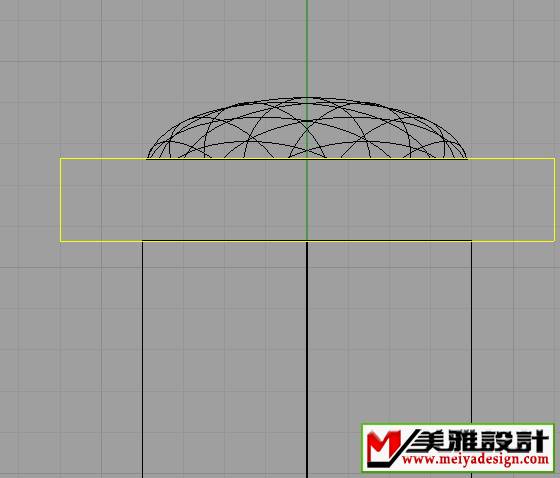

剪接曲面

剪接曲面

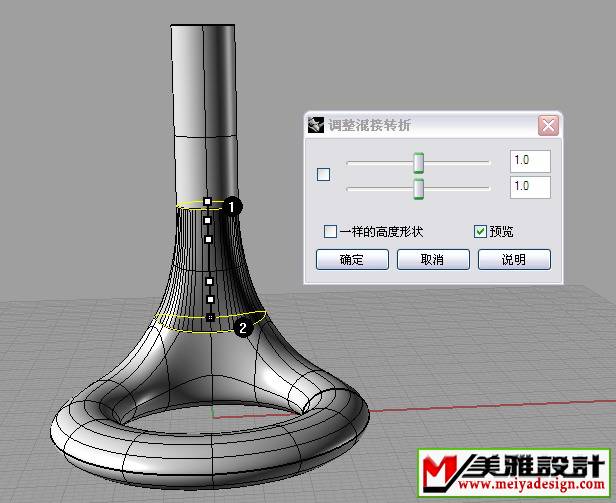

曲面混接

曲面混接
 楼主| 发表于 2007-8-2 09:29:43 | 显示全部楼层

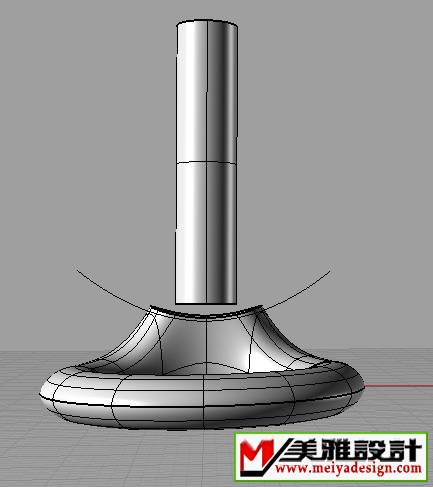

OVER

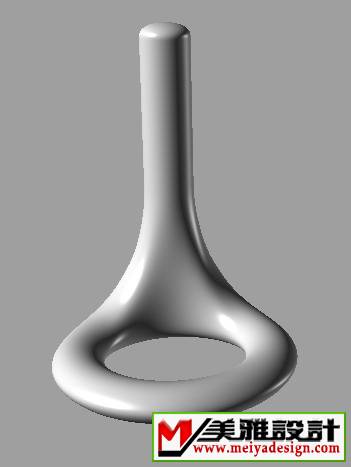

shade

shade

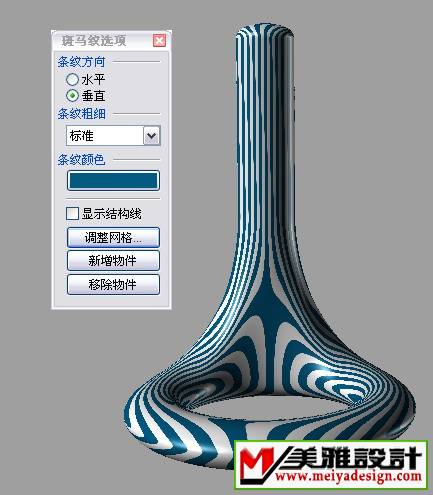

斑马线检测

斑马线检测
发表于 2007-8-2 13:39:43 | 显示全部楼层
牛牛就这样构面的啊? ,呵呵。
 楼主| 发表于 2007-8-2 15:37:15 | 显示全部楼层
呵呵
犀牛的构面方法还是很多的,关键是看用的人比较习惯的方法啊!
发表于 2007-8-5 07:16:31 | 显示全部楼层
简洁明快,谢谢!!!
发表于 2007-8-6 12:56:24 | 显示全部楼层
very good idea
发表于 2007-8-6 19:02:41 | 显示全部楼层
还是牛牛比较牛,不过PROE现在也有这功能了,可以用同样的方法做出同样的效果,有时间做一下看吧
发表于 2007-8-8 19:38:05 | 显示全部楼层
非得顶下不可!
太牛了!!!
:L
