[原创教程] 龙大四通面偶的做法

[复制链接]
发表于 2007-7-20 18:06:23 | 显示全部楼层 |阅读模式
原题地址:[url=http://www.meiyadesign.com/thread-36749-1-1.html]http://www.meiyadesign.com/thread-36749-1-1.html

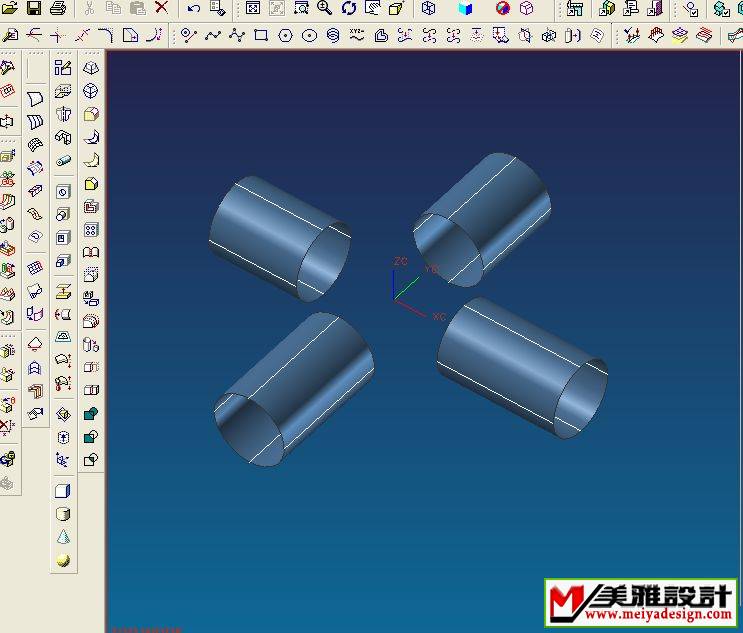

1,抽取片体等参数线(0,25,50,75)

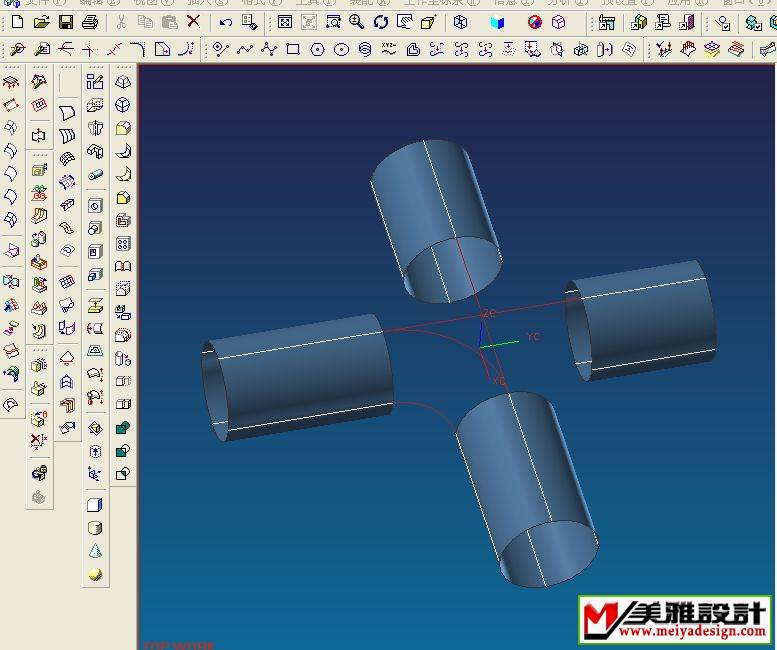

2,桥接红色线

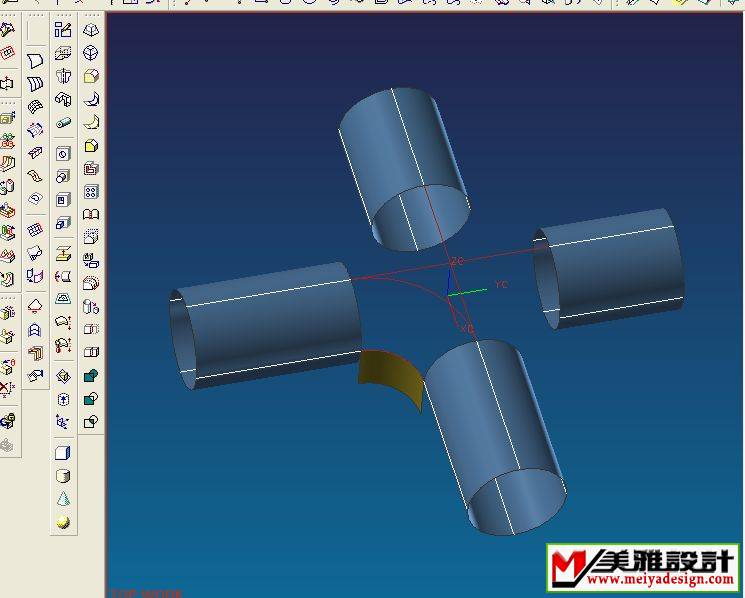

3,作辅助面(拉伸)

[ 本帖最后由 haoma6868 于 2007-7-20 18:08 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2007-7-20 18:10:54 | 显示全部楼层

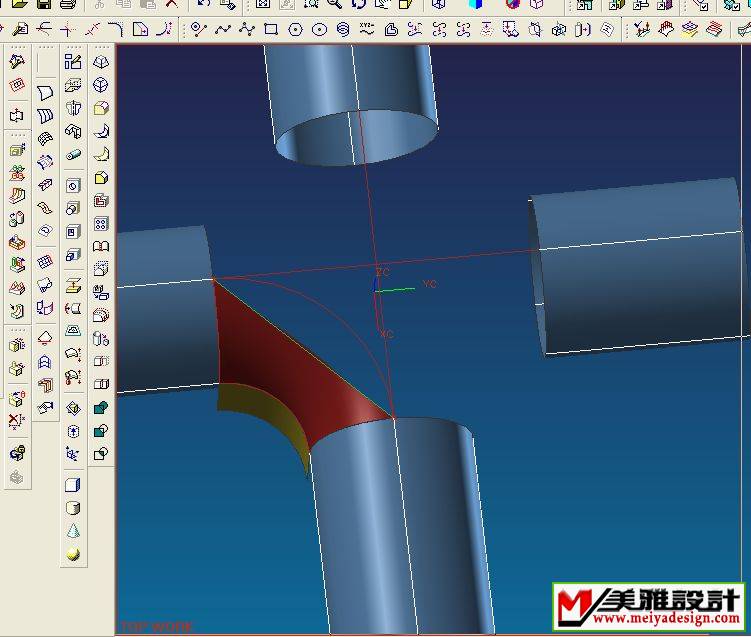

4作网格面与边上的面设置相切约束
5修剪曲面

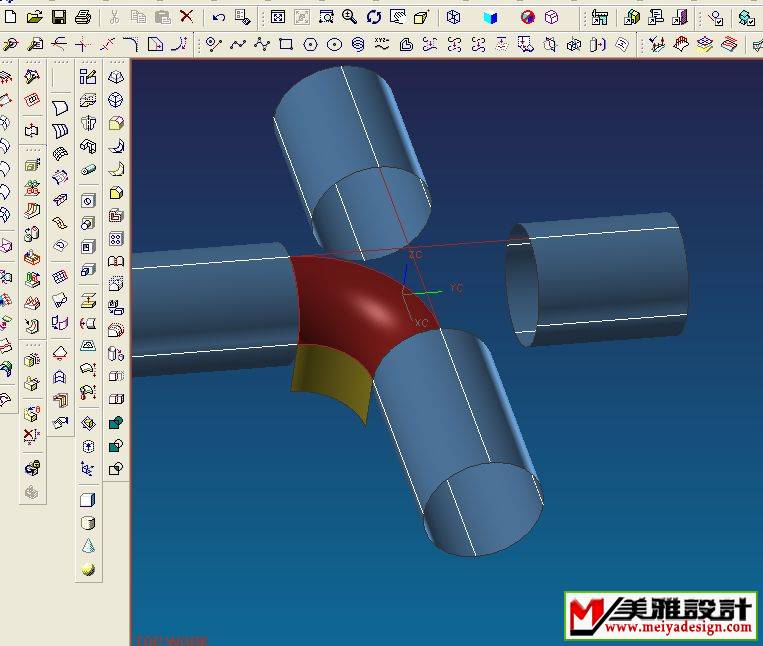

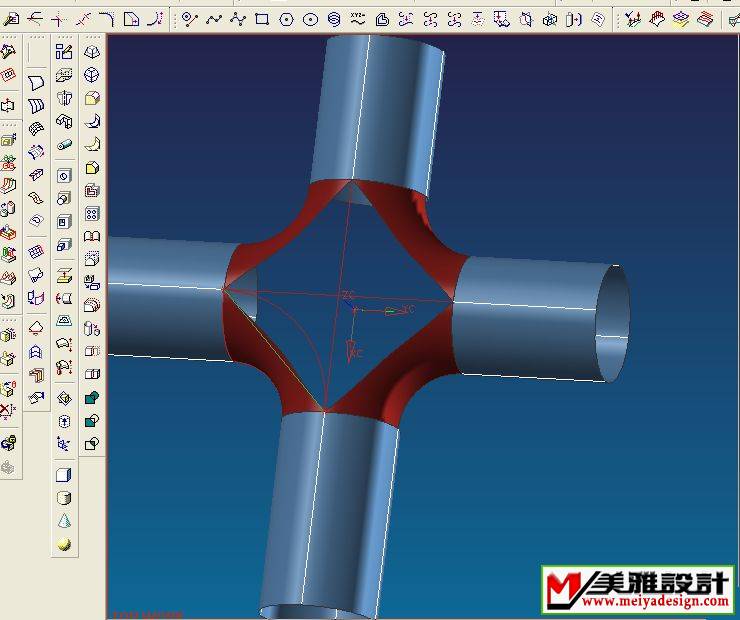

6镜像曲面(也可用旋转曲面)
 楼主| 发表于 2007-7-20 18:13:37 | 显示全部楼层

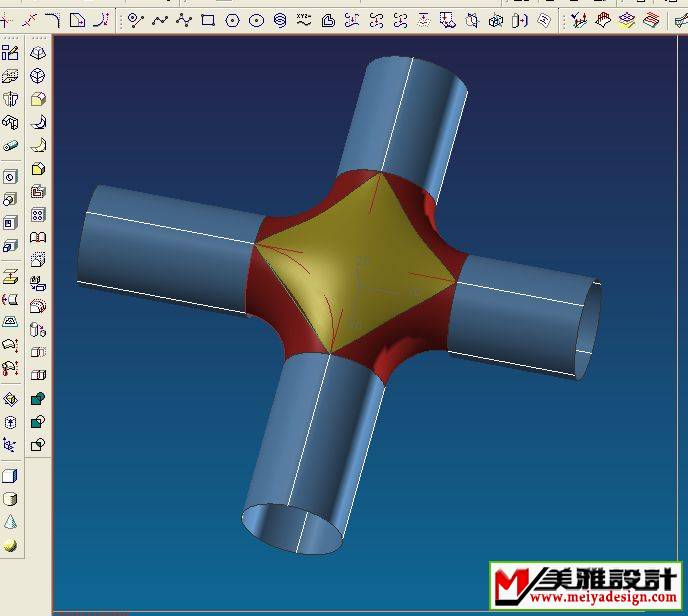

7补面(设置相切)

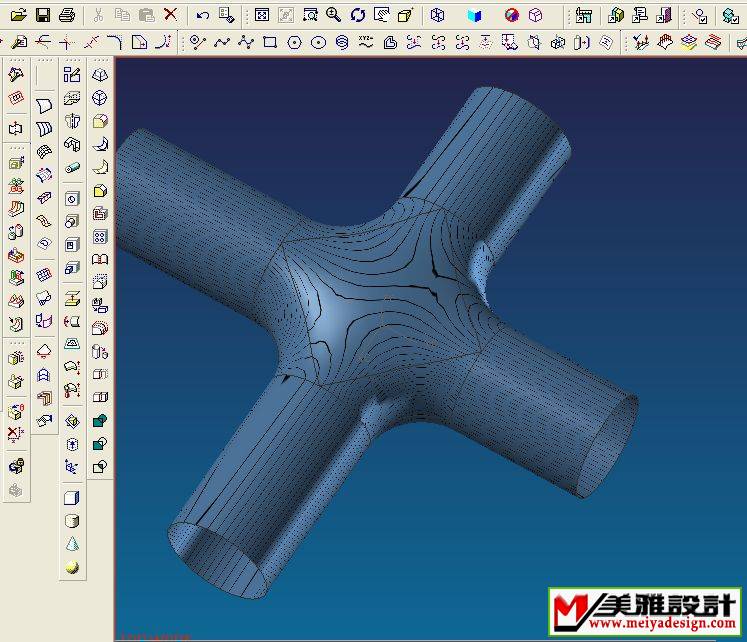

8到这里大家都会了,镜像合并完成

[ 本帖最后由 haoma6868 于 2007-7-20 18:15 编辑 ]
发表于 2007-7-20 18:17:34 | 显示全部楼层
頂老大一個。
PS:如果中間是要平的四邊面如何實現?
 楼主| 发表于 2007-7-20 18:23:11 | 显示全部楼层

回复 #4 kalem 的帖子

中间要平的时,在第四步作一平面控制相切就可以了吧,你说呢
发表于 2007-7-20 21:03:33 | 显示全部楼层
挺独特的思路啊!
发表于 2007-7-21 13:39:46 | 显示全部楼层
我也是这样做。顶

3,作辅助面(拉伸)(能省去吗?)
发表于 2007-7-22 01:45:38 | 显示全部楼层
ddddddddddd
 楼主| 发表于 2007-7-22 07:32:27 | 显示全部楼层

回复 #7 LZH 的帖子

不可以
发表于 2007-7-26 06:58:35 | 显示全部楼层
好东西哦'''
