四通管折面加分结束,公布做法▲

龙泊东江

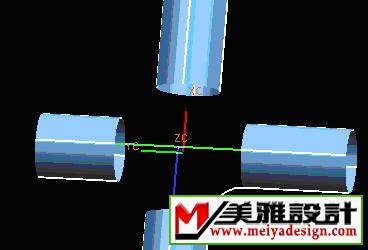

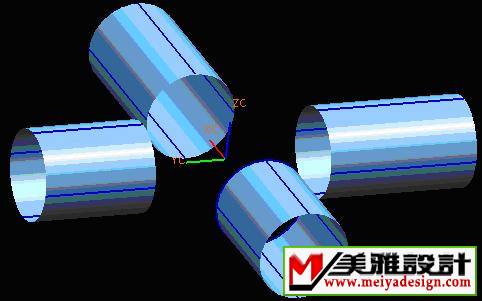

1.抽取曲面的等数线

原题地址:[url=http://www.meiyadesign.com/thread-36749-1-1.html]http://www.meiyadesign.com/thread-36749-1-1.html[/url]

龙泊东江

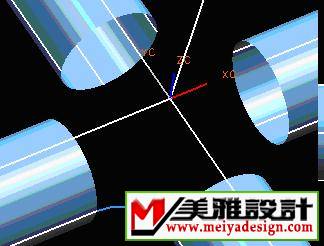

2.桥接曲线

龙泊东江

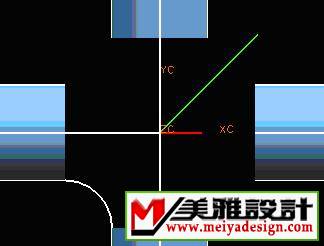

3.把原点移到刚做的桥接线的中点上，做一条以原点为起点的45度线,绿色线所示

龙泊东江

4.将桥接的曲线打断成两段

龙泊东江

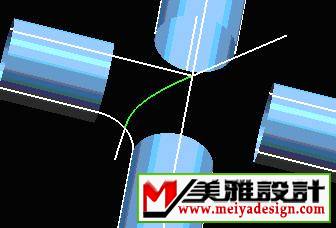

5.作一过此打断点的直线，要求方向为-ZC方向，并单击Insert→Curve from Curves→Bridge Curve命令，做一桥接线，特别要求为G2连续，

龙泊东江

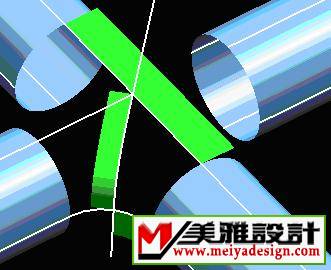

6.单击Insert→Mesh Surface→Though Curve Mesh命令，做一网格面，约束相切，如图所示蓝色面。

[ 本帖最后由 龙泊东江 于 2007-7-20 13:25 编辑 ]

龙泊东江

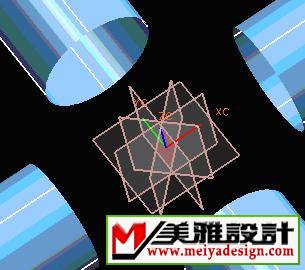

7.单击Insert→Datum/Point→Datum Plane命令，过原点做出如图所示五个基准面。除水平面之外，其他四个基准面的夹角为45度。

[ 本帖最后由 龙泊东江 于 2007-7-20 13:26 编辑 ]

龙泊东江

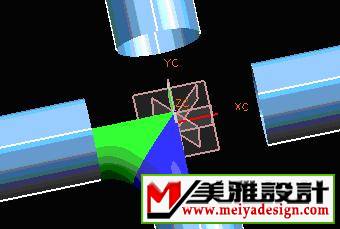

8。Insert→Associative Copy→Instance命令，选择Mirror Body命令，选择刚做的网格面，过45度基准面做镜像，得到如图所示效果。

[ 本帖最后由 龙泊东江 于 2007-7-20 13:27 编辑 ]

龙泊东江

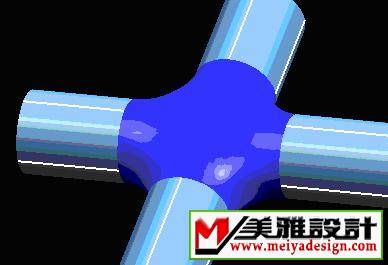

9.单击Insert→Combine Bodies→Sew命令，缝合这两个面，再做镜像，一直到做出如图所示结果。

[ 本帖最后由 龙泊东江 于 2007-7-20 13:30 编辑 ]

jeffery

教程详细啊。呵呵，版大，等着你的五、六、七通管呢。
