PROE构面加5分题UG偶的做法

haoma6868 · 发表于 2007-7-20 08:33:20

原题地址http://www.meiyadesign.com/thread-36925-1-1.html

做得不好欢迎指正
1先导入IGS

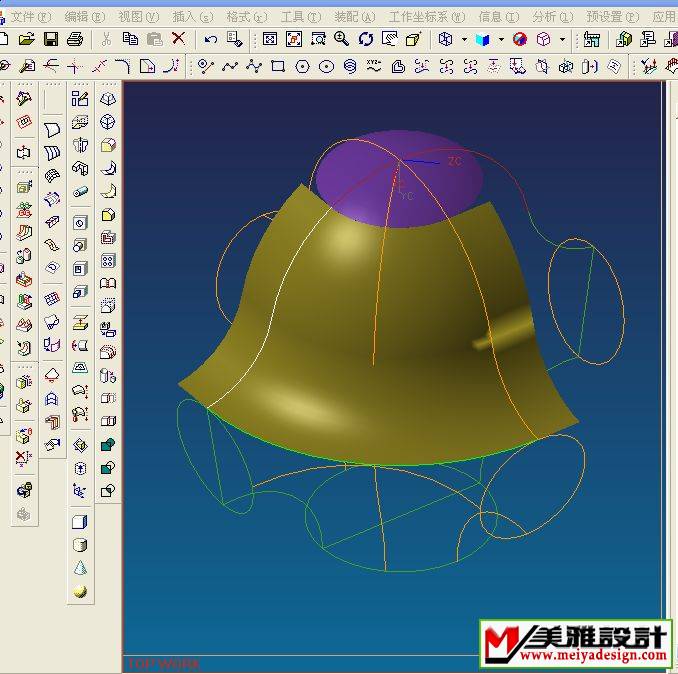

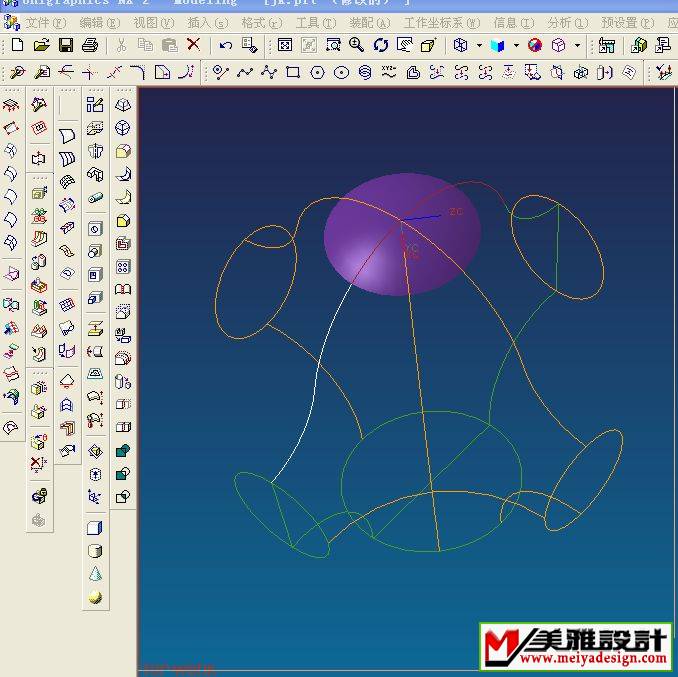

2打断顶部曲线作一旋转曲面（见下图）

haoma6868 · 发表于 2007-7-20 08:36:49

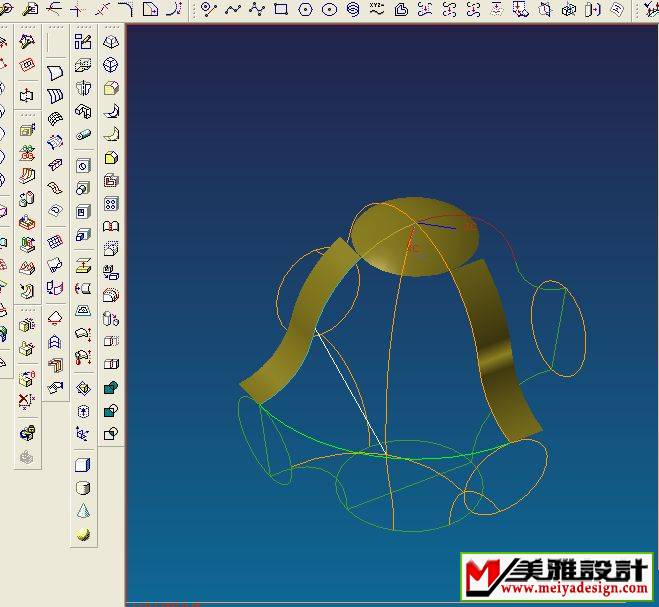

作拉伸面（用来约束网格面用）
桥接上步拉伸面的边界作出如下图绿色线

haoma6868 · 发表于 2007-7-20 08:41:05

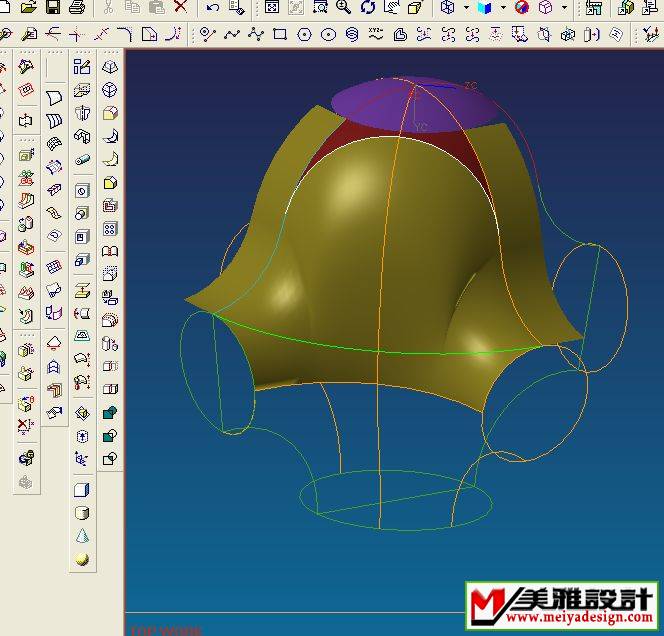

作网格面

haoma6868 · 发表于 2007-7-20 08:44:37

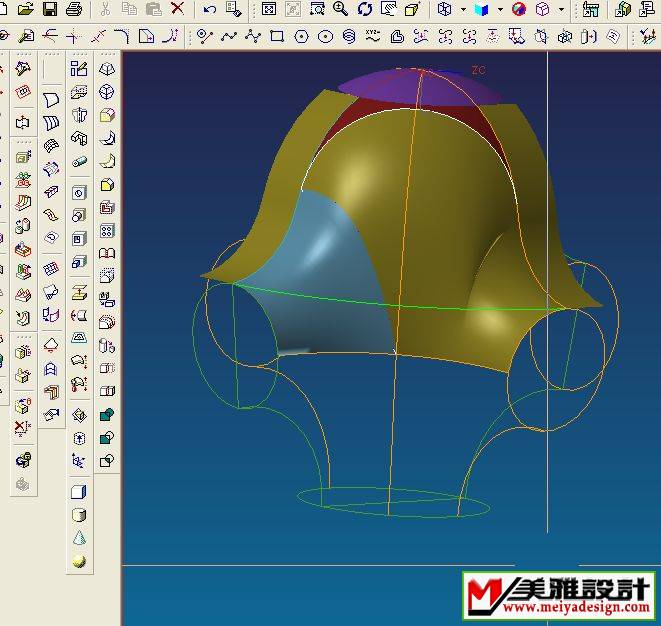

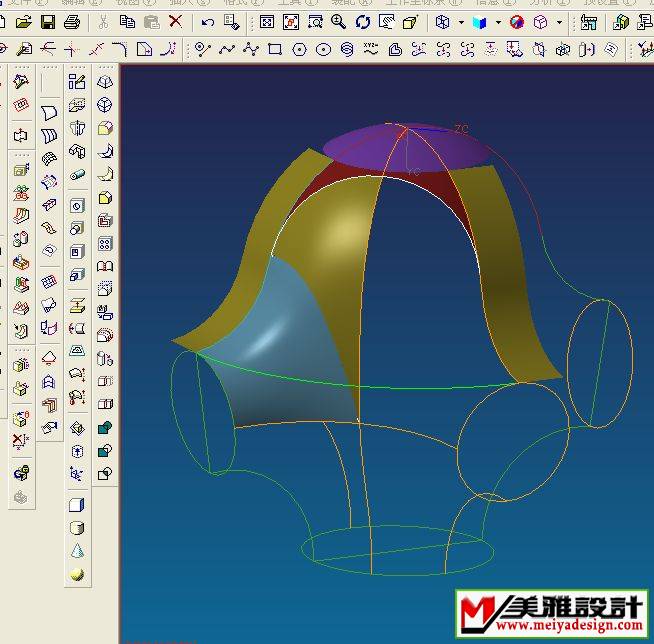

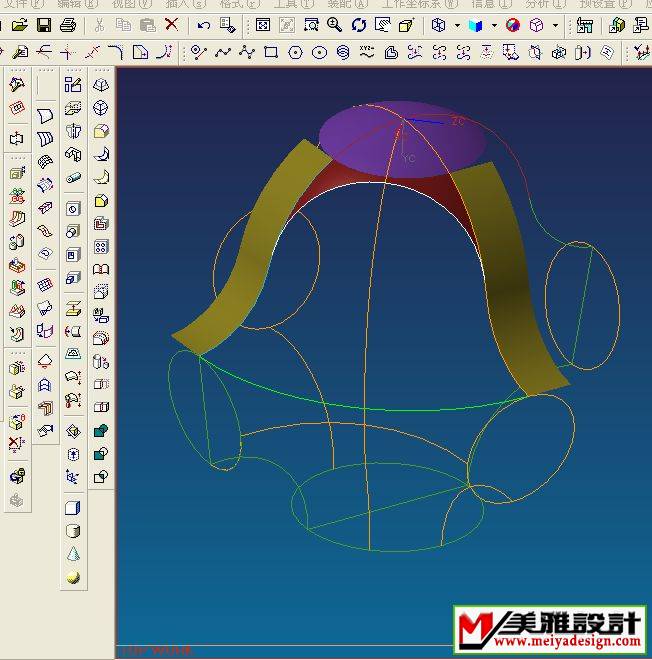

修剪曲面（可以作桥接线或者样条线），留下成为红色面

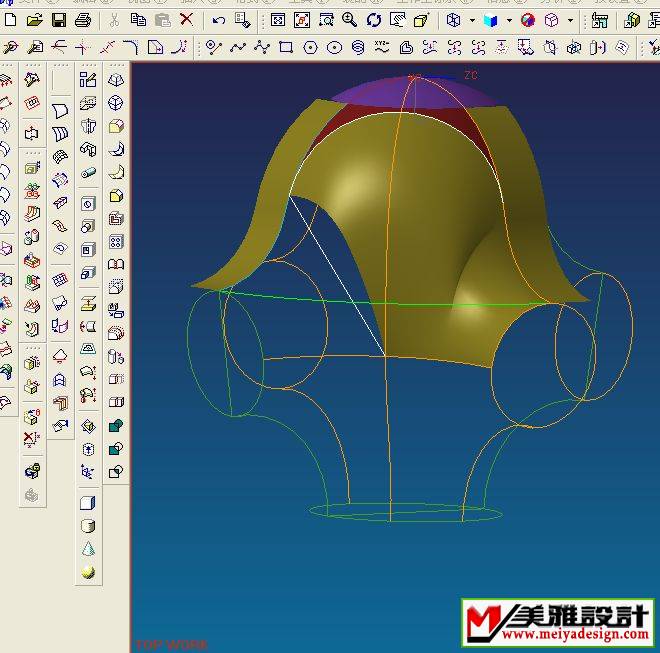

作出下面的网格面（此时面有变形现象）

[ 本帖最后由 haoma6868 于 2007-7-20 08:45 编辑 ]

haoma6868 · 发表于 2007-7-20 08:49:00

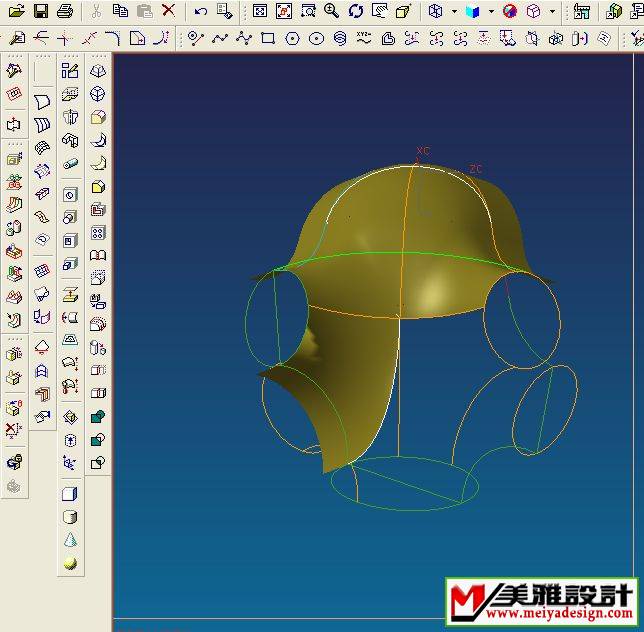

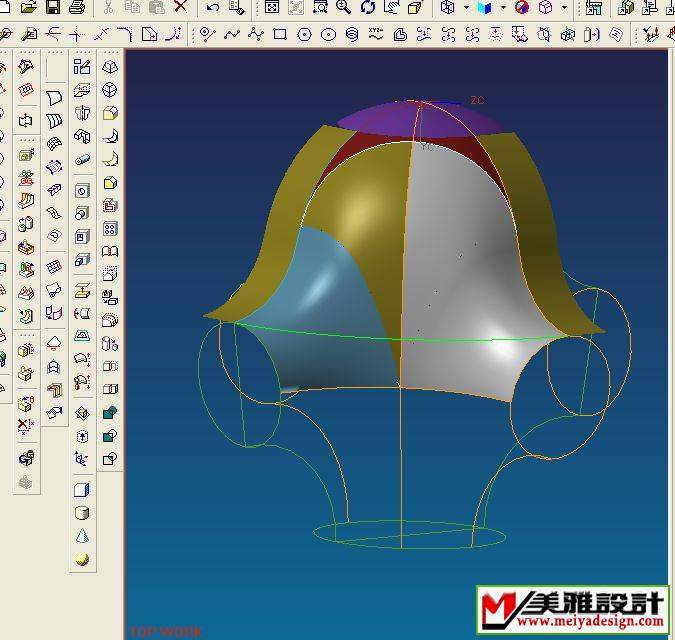

修剪补面

haoma6868 · 发表于 2007-7-20 08:58:30

注上步白色面镜像得到

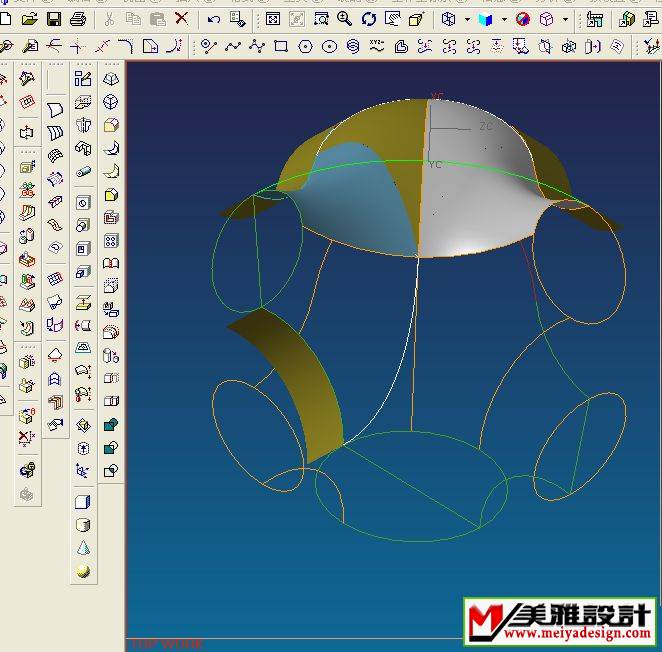

做底部面
拉伸曲面
作桥接线

haoma6868 · 发表于 2007-7-20 09:00:21

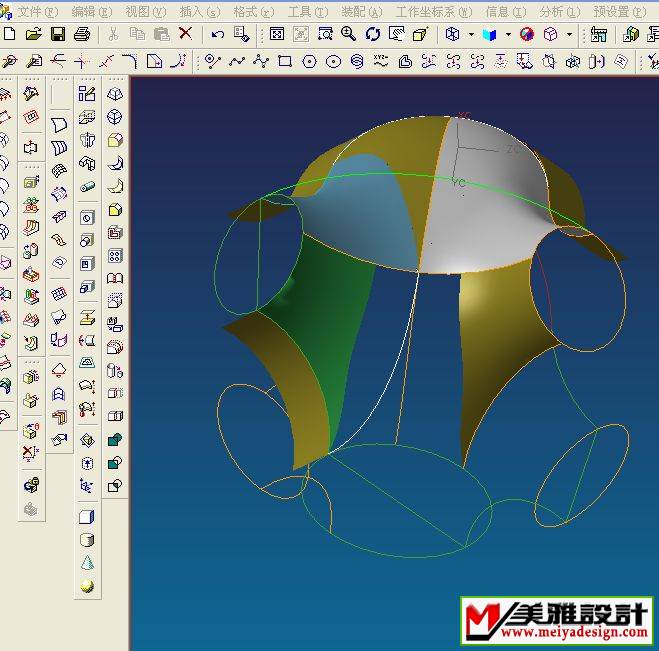

修剪曲面，镜像

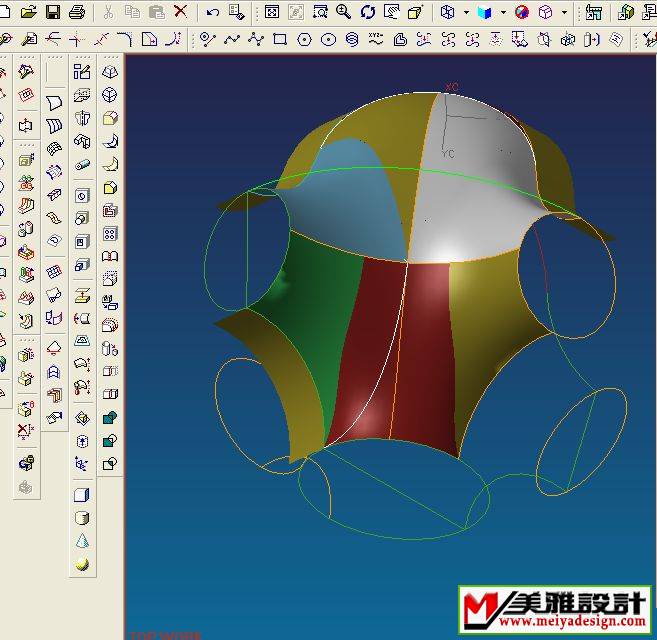

补中间红色曲面

haoma6868 · 发表于 2007-7-20 09:02:01

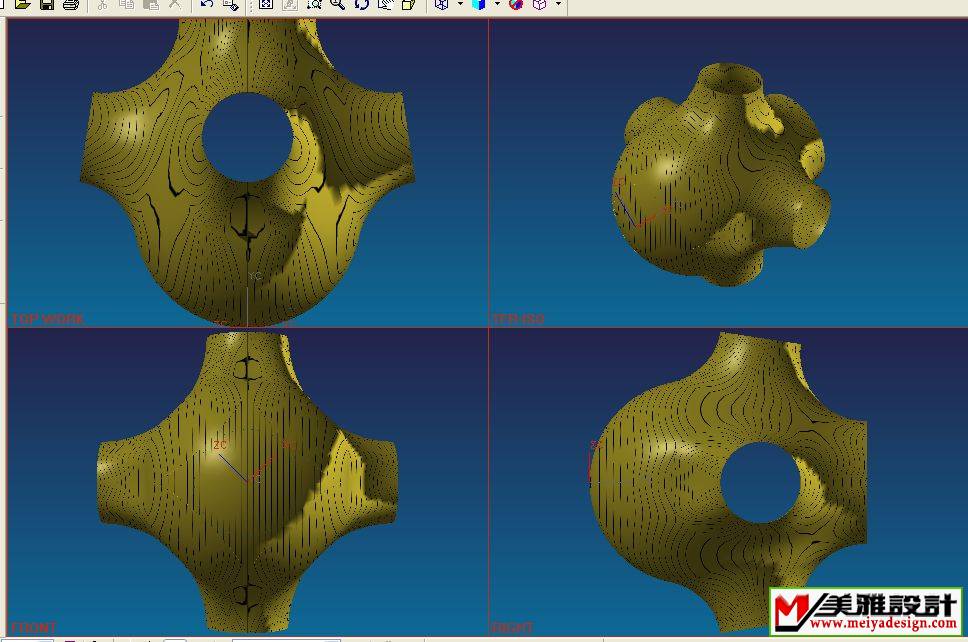

最后一步用变换，完成后用曲面分析一下

haoma6868 · 发表于 2007-7-20 22:47:30

没人顶，自己顶一下

kalem · 发表于 2007-7-21 09:23:03

六爪面的做法，大家快抄！！！

[ 本帖最后由 kalem 于 2007-7-21 09:27 编辑 ]
