手把手教你如何做动画
原题地址http://www.meiyadesign.com/thread-36574-1-2.html

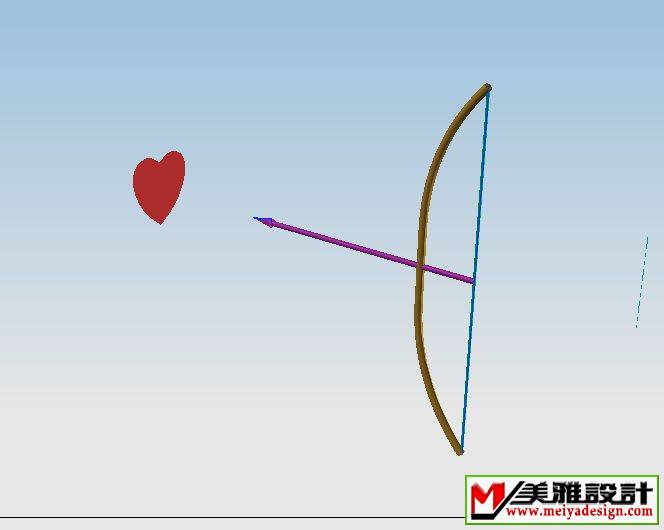

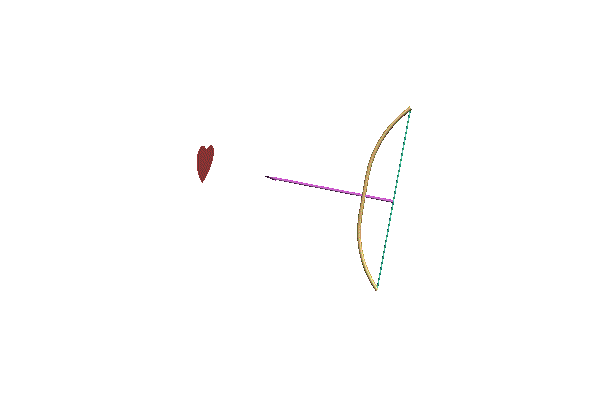

做出后效果如下图

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 haoma6868 于 2007-7-15 15:46 编辑 ]

haoma6868

先占个位备用
第一步
进入草绘画线条如图1

画直线的时候点显示所有约束（如图2直线有一垂直约束）

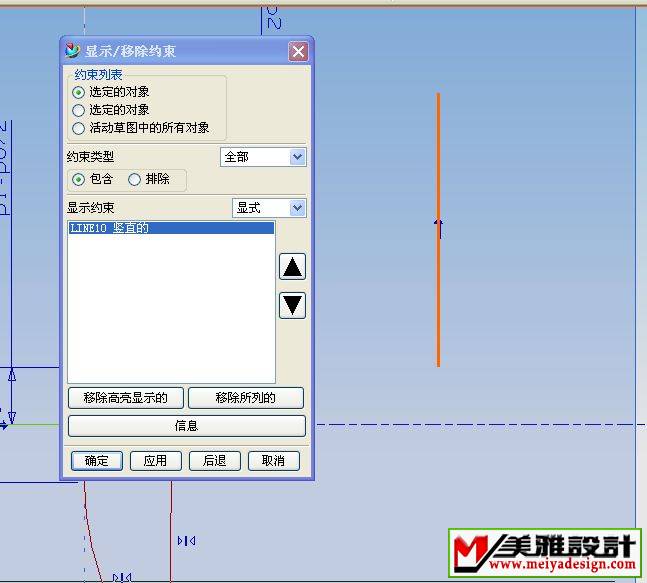

选移除约束命令如图3选取直线，再选如图选取移除高亮显示的

画左边圆弧，设置与轴相切

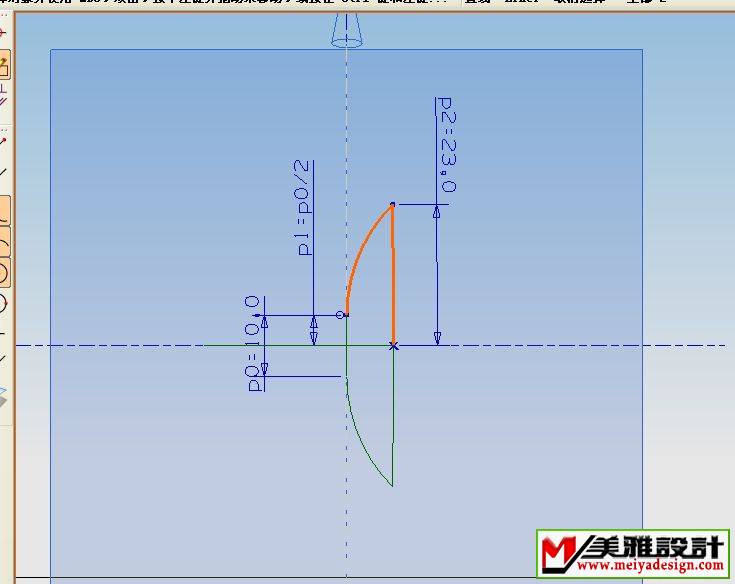

标注尺寸如图1，下面的用镜像做出，

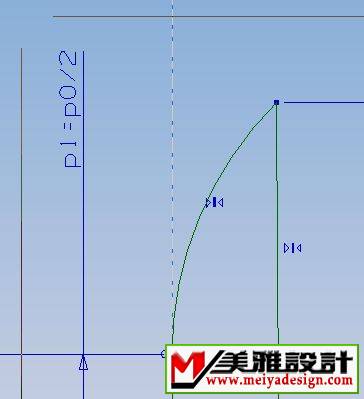

注意了，圆弧标注的尺寸要标周长如图4会有一个小符号出现（因为在拉弓动作的时候周长是不变的）

[ 本帖最后由 haoma6868 于 2007-7-15 08:45 编辑 ]

fuyizhou

做沙发，顶顶顶

haoma6868

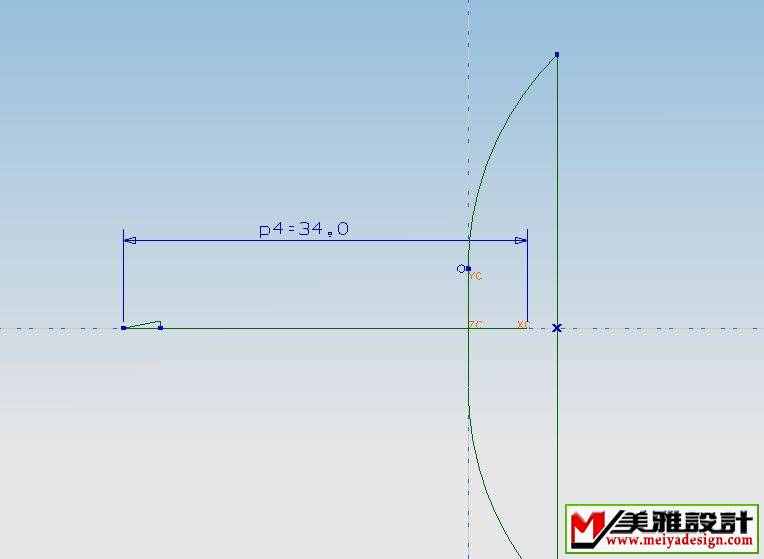

继续草绘画一箭头如图5标好尺寸

[ 本帖最后由 haoma6868 于 2007-7-15 08:50 编辑 ]

haoma6868

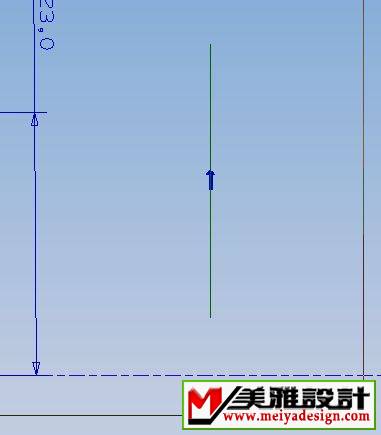

在箭头右方画参照直线标注尺寸

haoma6868

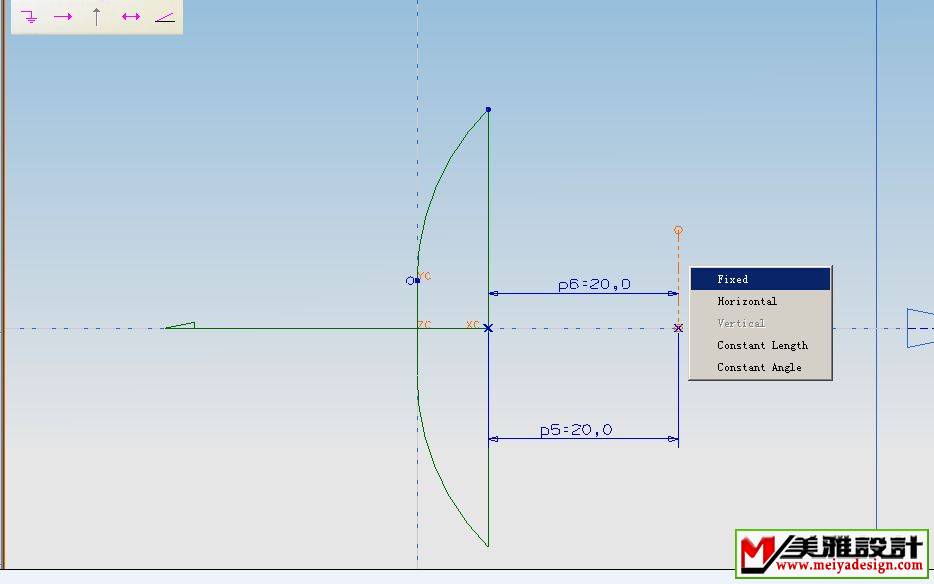

将刚做好的直线设一固定约束，更改尺寸值如下图所示

haoma6868

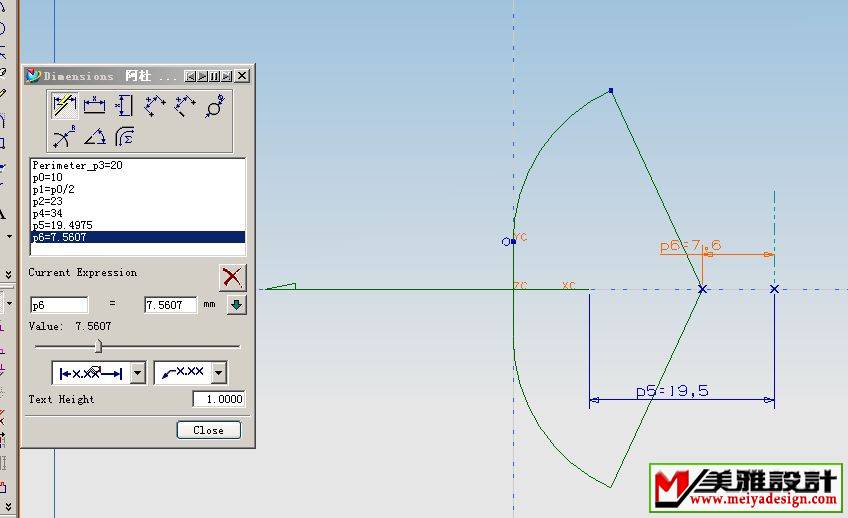

现在可以测试一下等下动画的效果了，试着改改尺寸看看
可以和下图一样了吗，不行的话再回头看看约束是否按我说的建好了。

haoma6868

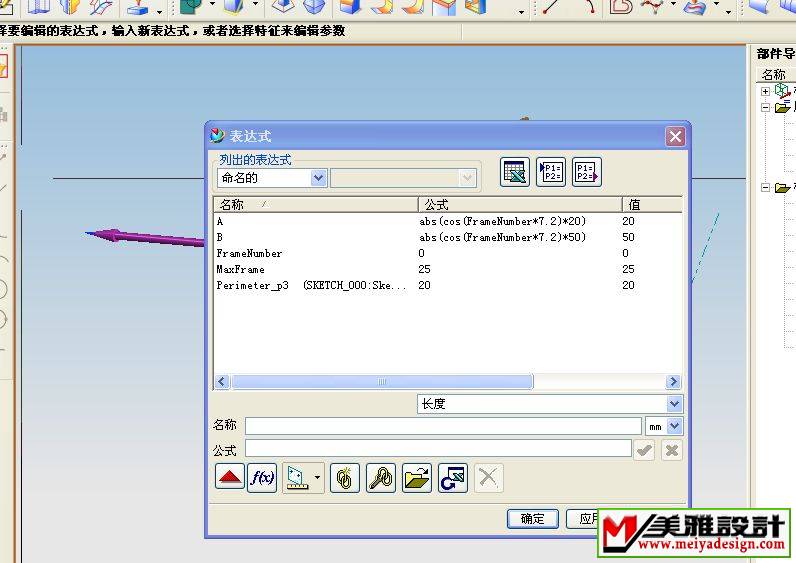

进入表达式选项，设置变量
1  FrameNumber=0
2  MaxFrame=25
3  A=abs(cos(FrameNumber*7.2)*20)
4  B=abs(cos(FrameNumber*7.2)*50)
变量1 代表的是动画开始的帧数是0，MaxFrame表示最大帧数为25帧，此数越大，所做动画
  的时间就越长。FrameNumber可以看成是一个变量，从0至25之间变化。
表达式A是控制弓的动作的，表达式A与B两者联合对箭的动作进行控制。
     在这里FrameNumber*7.2表示一个角度，当FrameNumber在0-25间变化时，角度就在0-180度间变化，前面
  加了余弦cos,就表示值从1－－0－－-1之间变化，后面乘上20并在最前面加上绝对值abs()表示值从20
  －－0－－20之间进行变化，从第4，5，6步可看出，当值从20变化到0时，是拉弓，值从0再变回20时是整
  把弓的回弹。以上就是弓的动作。
      箭的动作就分开两步走，第一步就是和拉弓时的动作一样，用A表达式，第二步就是箭射出的动作，
  这里用了B表达式，可以看出值是在0-50间变化，乘上50，表示箭射出的速度要比弓回弹的速度快，再者，
  最后值是50，就表面箭就在弓前面，也就是说箭射出去了。

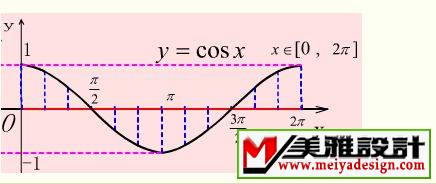

       大家可看看余弦函数的图形可加深理解！




[ 本帖最后由 haoma6868 于 2007-7-15 09:17 编辑 ]

haoma6868

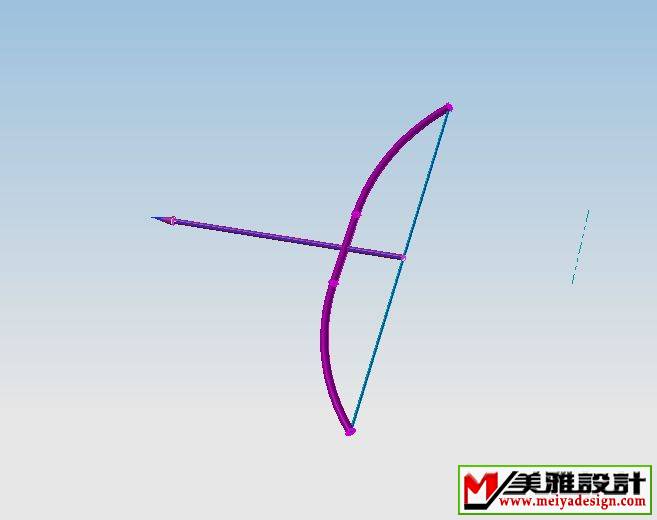

先做实体吧，你们也做到这步了吗

注意做直线实体的时候要做两个哦，为什么要这样自己想想啊。用管道做体吧，旋转出箭头形状


记得在前面加个心啊做漂亮点好看啊

[ 本帖最后由 haoma6868 于 2007-7-15 09:19 编辑 ]

haoma6868

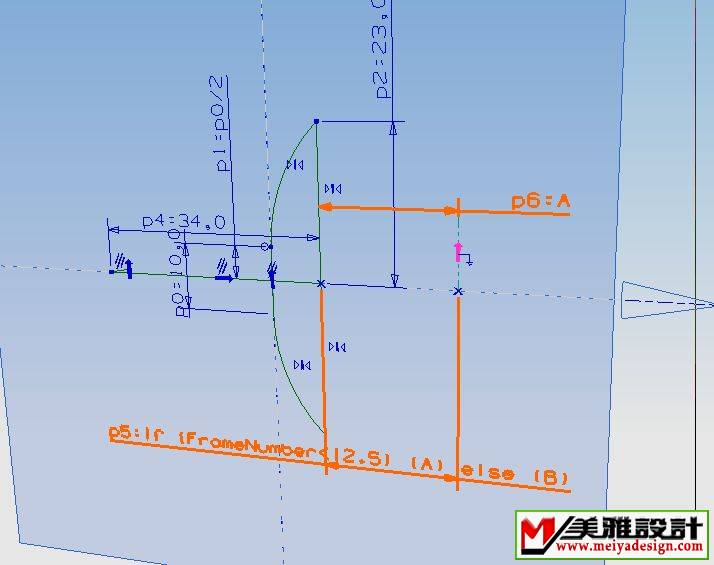

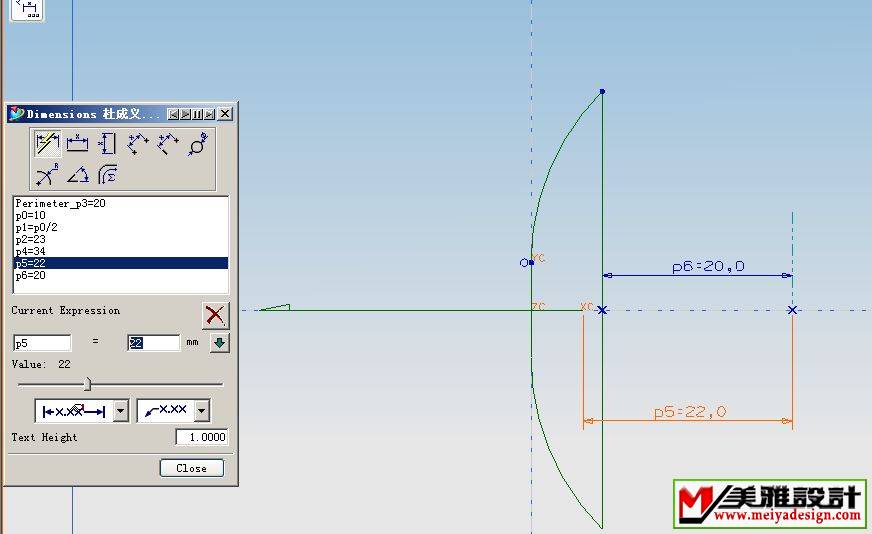

更改草绘中的尺寸值图中所示，P6就是控制弓动作的，P5用了一个条件表达式，它表示，当变量在
  0-12.5之间时，用A表达式，当变量在12.5-25时，就用B表达式。这样子就可以分别控制箭的动作了！
     以上两步是最重要的两步了！下面就是动画制作部分了。

P6=A
P5=IF （FrameNumber<12.5)  (A) else (B)
