简单圆角题二做法欢迎交流（有动画教程附上）

haoma6868 · 发表于 2007-7-11 09:34:29

简单圆角题二做法欢迎交流
原题地址http://www.meiyadesign.com/thread-36449-1-1.html
题1：（UG做的PROE有直接做全圆角的功能的）

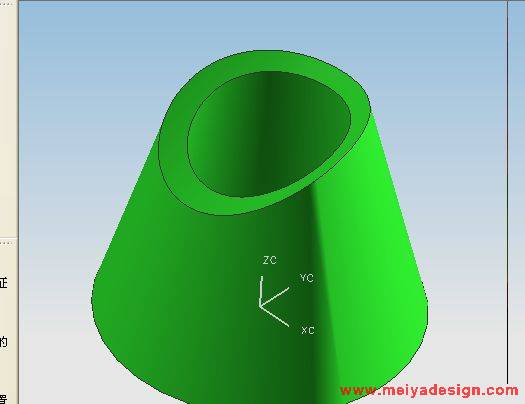

1先导入档案如图1

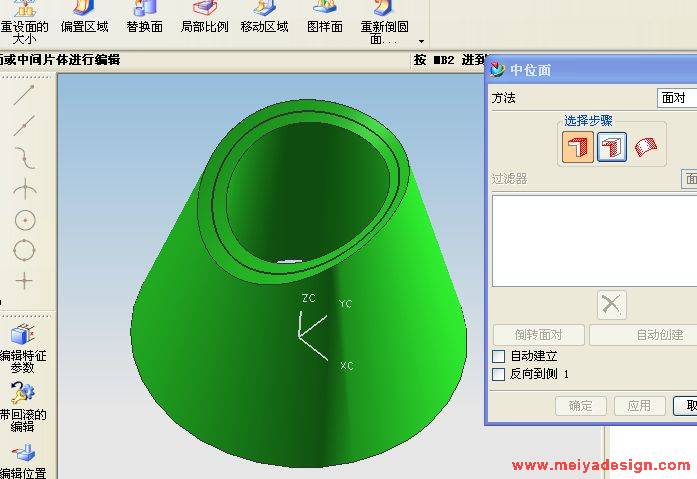

2做出中间面（编辑曲面-中位面）

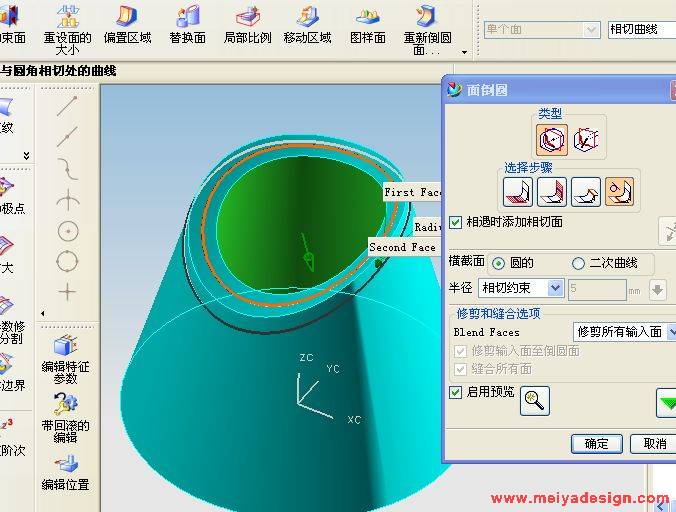

3用面倒圆先倒外面的半圆面（随便那个先也可以）

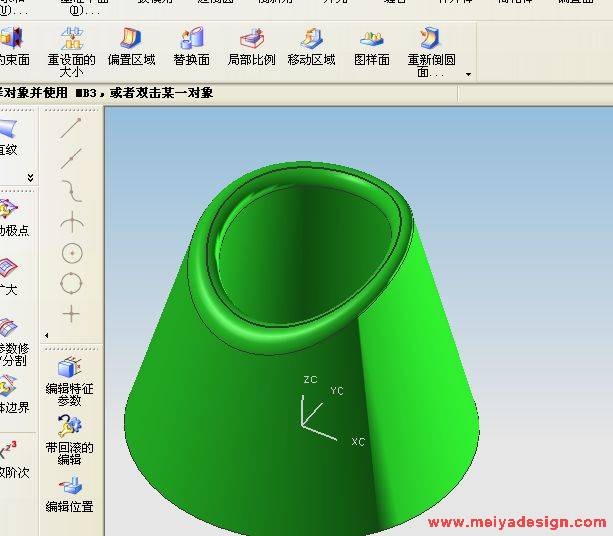

4用面倒剩下的半圆面

[ 本帖最后由 haoma6868 于 2007-7-11 10:40 编辑 ]

haoma6868 · 发表于 2007-7-11 09:35:01

题二做法如下

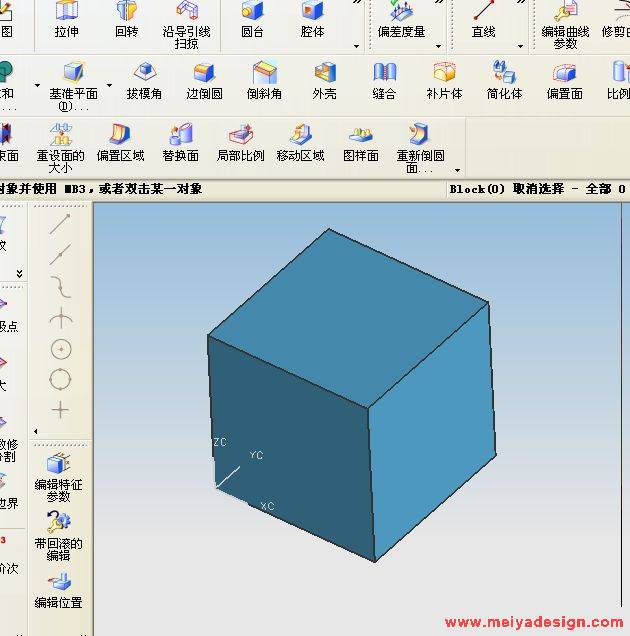

1做一方体，100X100X100

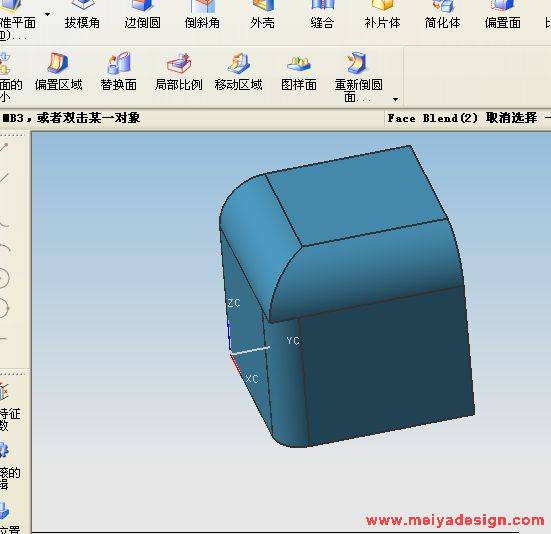

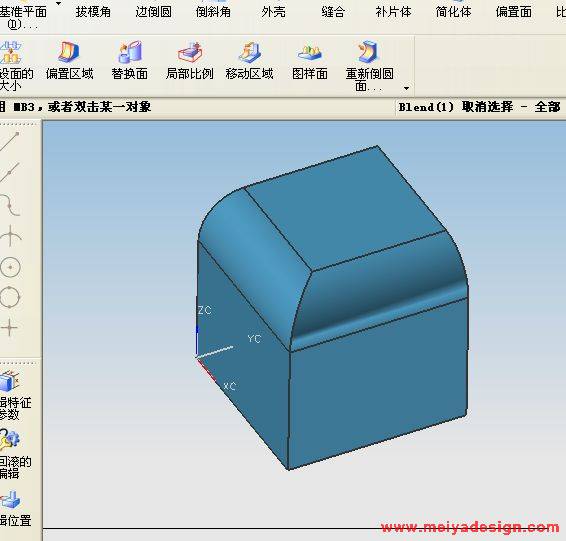

2倒两边圆角大小25

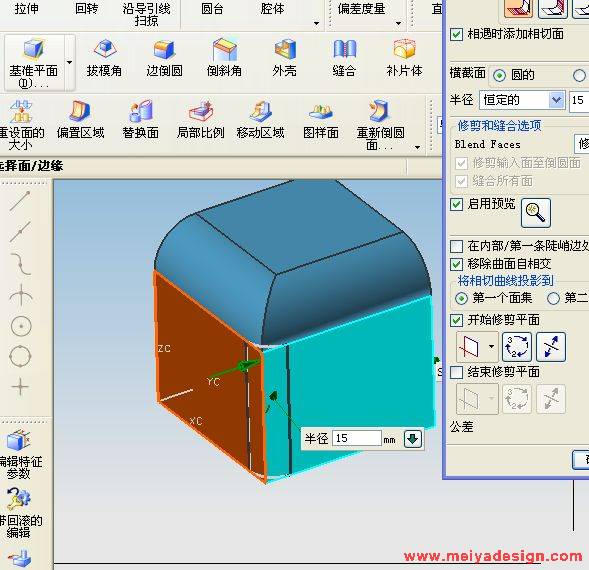

3面倒圆，设置修剪平面具体设置如下图片

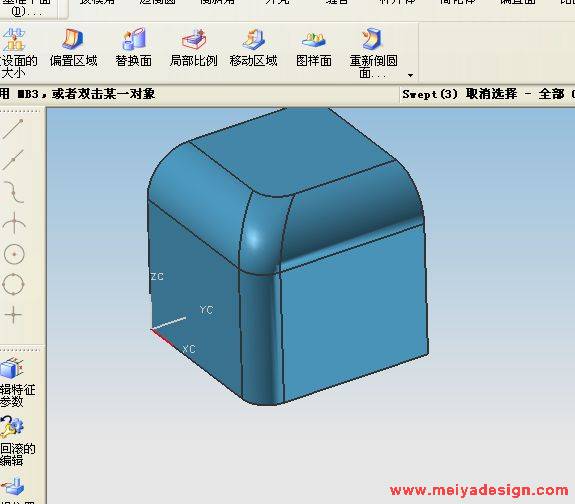

4扫描修剪体得到结果图

[ 本帖最后由 haoma6868 于 2007-7-11 09:48 编辑 ]

飞龙 · 发表于 2007-7-11 09:55:23

支持原创教程,辛苦了~

haoma6868 · 发表于 2007-7-11 10:00:46

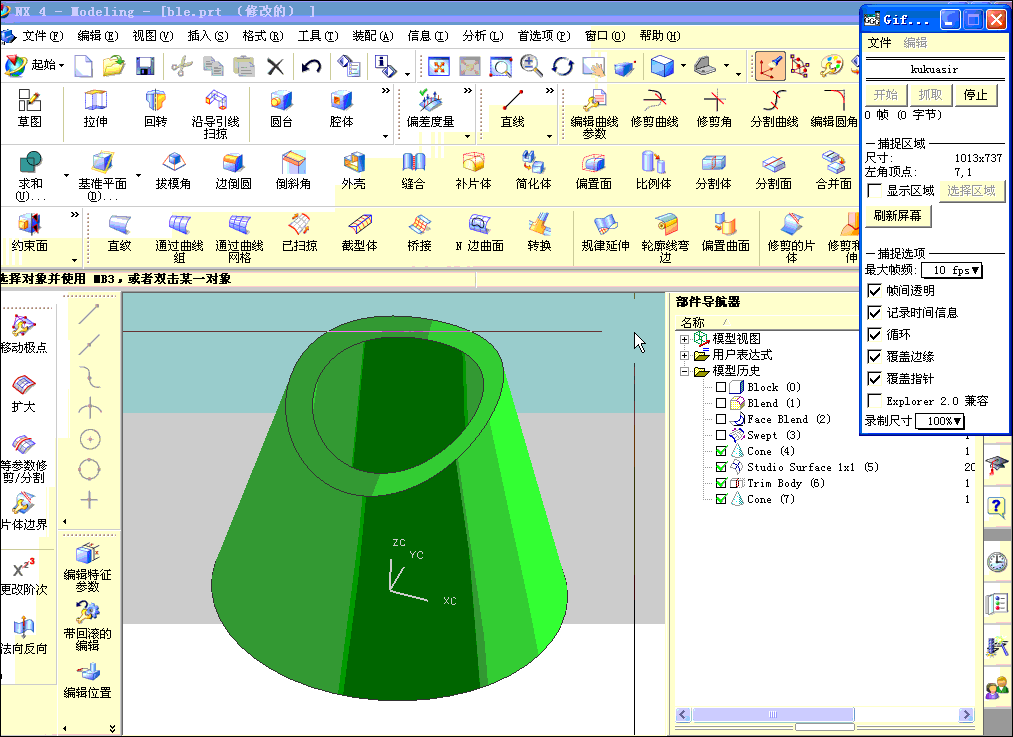

题一动画教程

haoma6868 · 发表于 2007-7-11 10:01:37

题二教程
如GIF看不清建议下载到电脑看

[ 本帖最后由 haoma6868 于 2007-7-11 10:25 编辑 ]

haoma6868 · 发表于 2007-7-11 10:36:14

网速太慢了，发完就下线了。晕啊

DG-gabriel · 发表于 2008-6-17 04:31:59

zyj954 · 发表于 2008-6-17 06:05:51

支持一下!!

hydac00 · 发表于 2008-6-18 14:45:21

lanafan · 发表于 2008-9-9 16:27:40

谢谢楼主的教程！！
