三通管做面我的做法

haoma6868 · 发表于 2007-7-8 23:44:13

龙大的三通管构面题我的做法如下：
（原题地址http://www.meiyadesign.com/thread-36079-1-2.html）

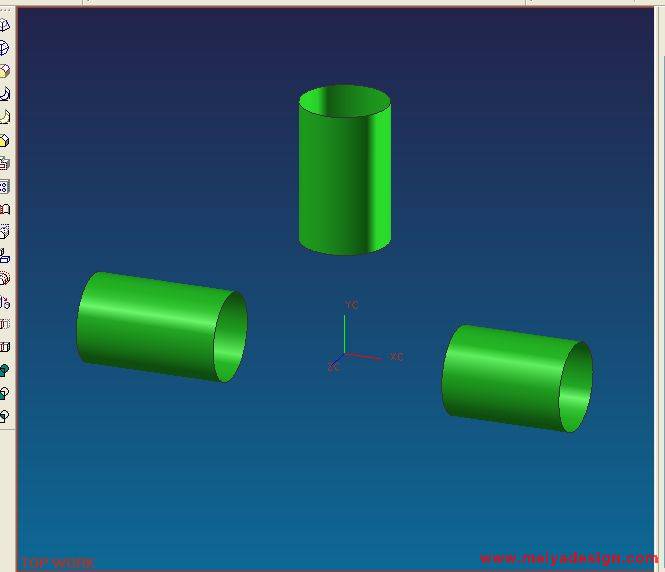

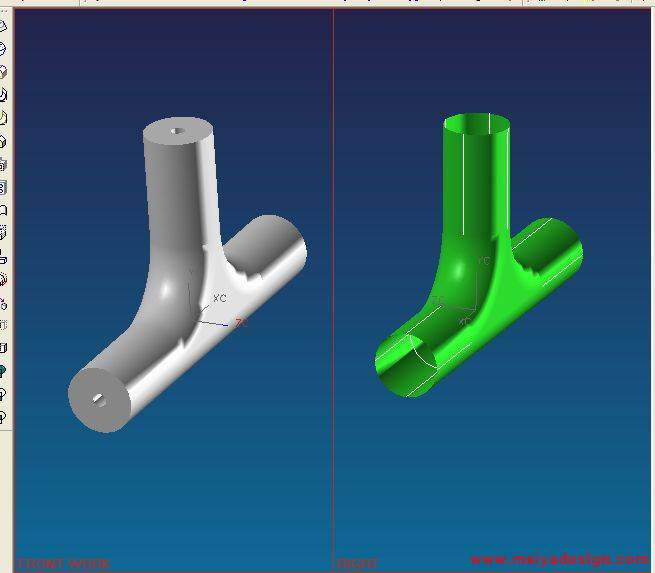

1导入IGS得到如图形状片体。

haoma6868 · 发表于 2007-7-8 23:47:52

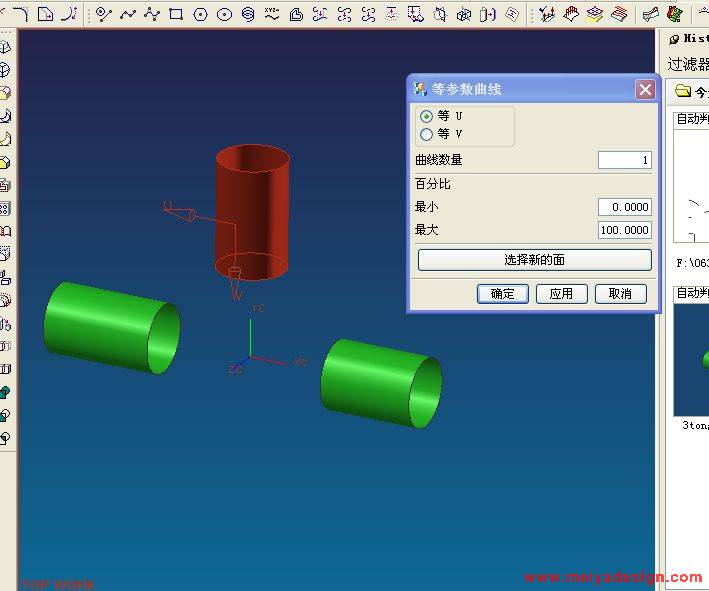

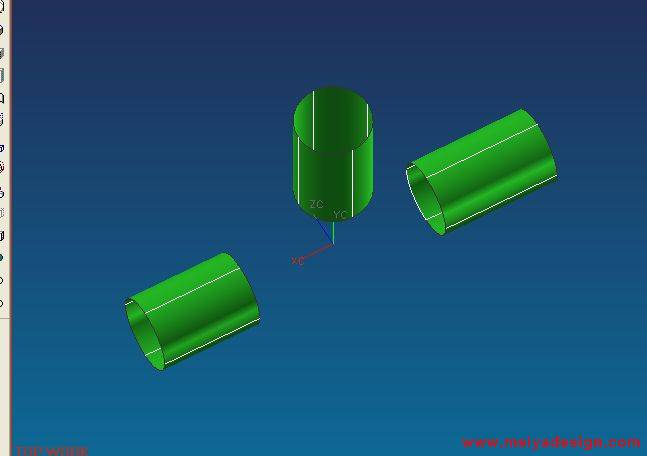

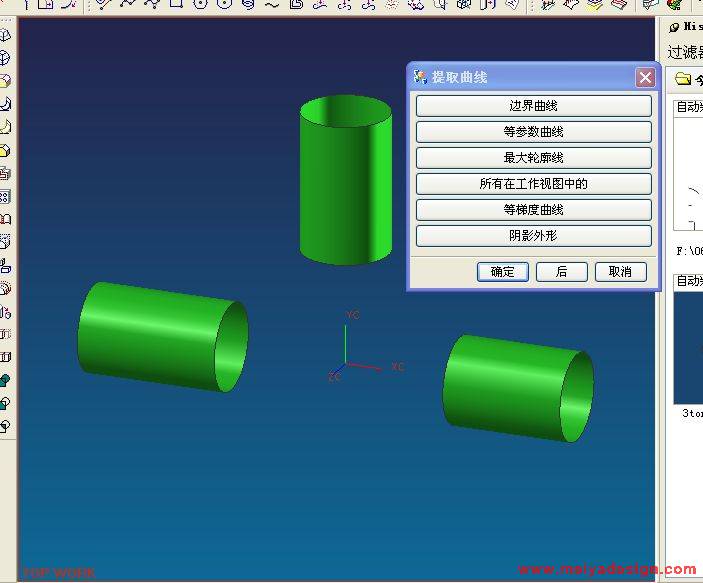

2提取曲面线条，可按U方向0，25，50，75从每个片体提取四条曲线。

haoma6868 · 发表于 2007-7-8 23:50:49

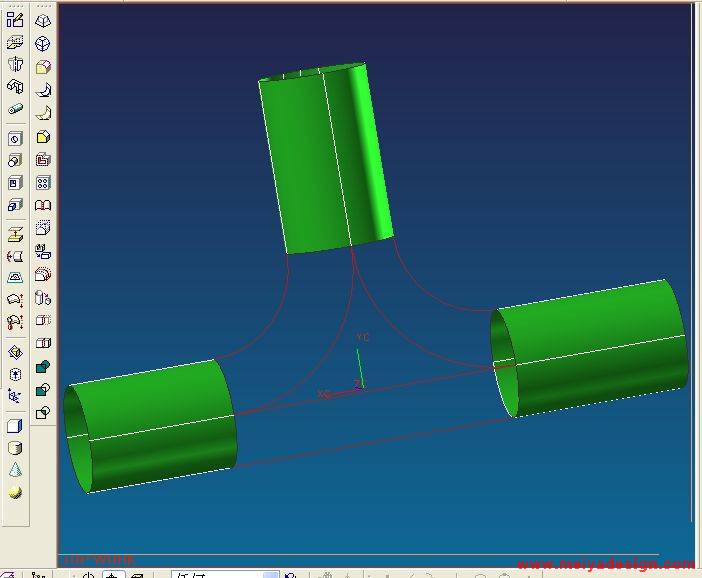

3桥接曲线

haoma6868 · 发表于 2007-7-8 23:53:41

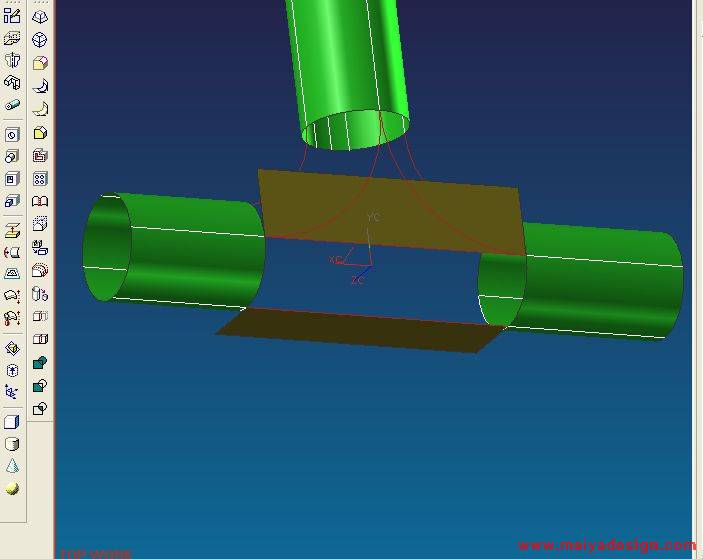

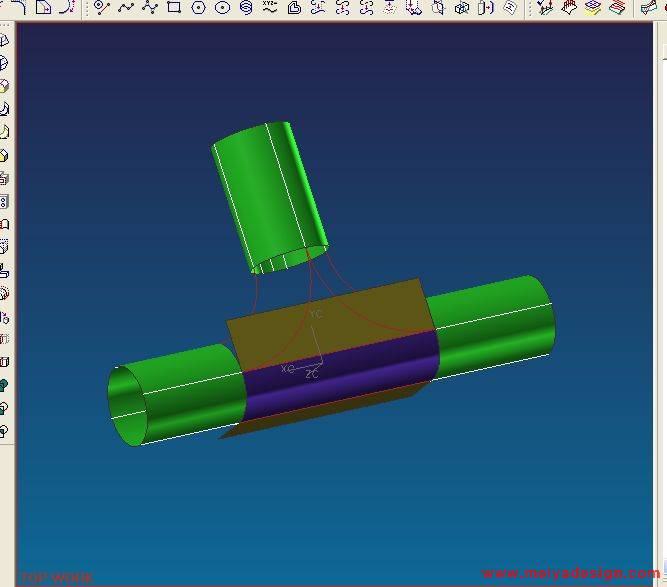

4做辅助面

haoma6868 · 发表于 2007-7-8 23:55:35

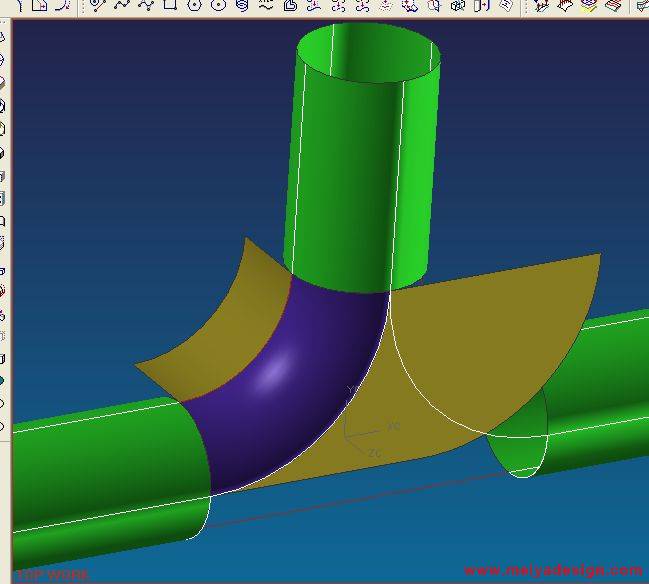

5做网格曲面，注意设置边界约束（G1或G2）

haoma6868 · 发表于 2007-7-8 23:59:02

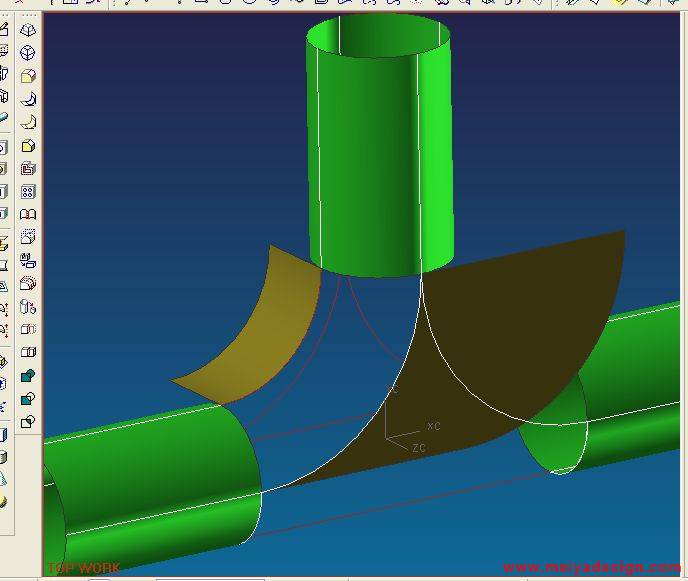

6做辅助面

haoma6868 · 发表于 2007-7-9 00:00:46

7做网格曲面，注意边界条件哦

haoma6868 · 发表于 2007-7-9 00:02:34

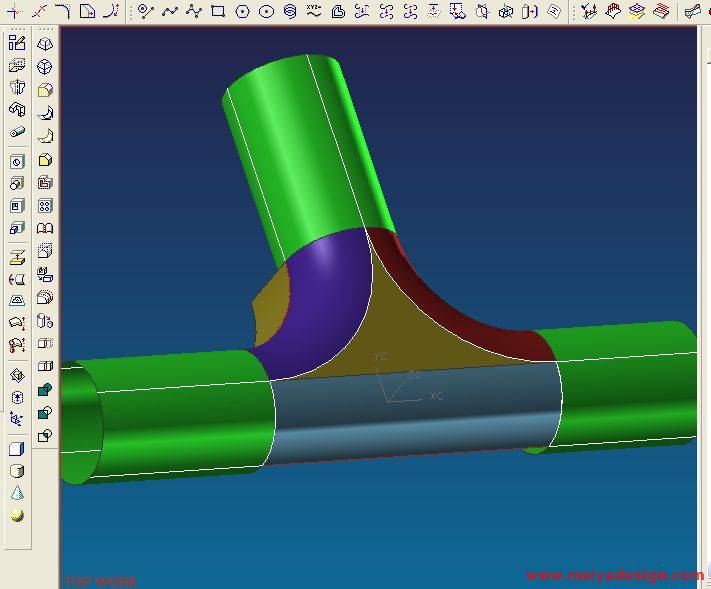

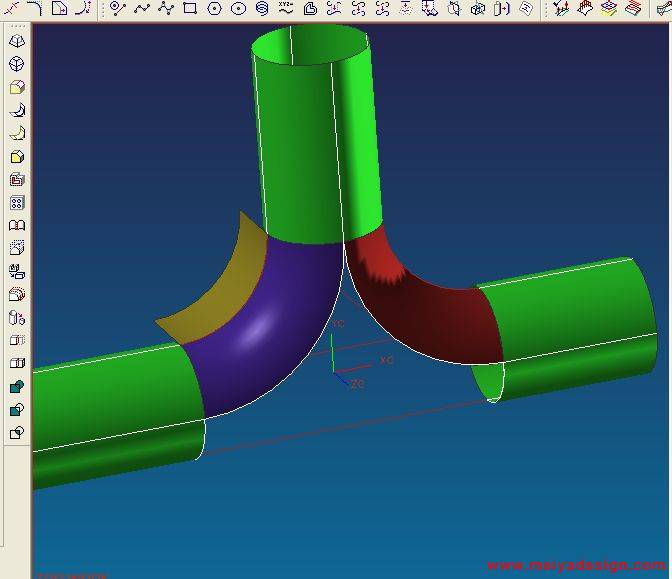

8重复6。7步做出相应面

haoma6868 · 发表于 2007-7-9 00:05:08

9补中间曲面（做G1的时候可以用边界面或有界平面做）

haoma6868 · 发表于 2007-7-9 00:13:25

10镜像，再缝合，再加厚片体。（上传不了了）明早上传最后几张图片及PRT吧

[ 本帖最后由 haoma6868 于 2007-7-9 07:54 编辑 ]
