题目内容如下。
依已知方形实体（大小自己定也行），做出内部椭圆球。（上传时贴三视图）
由于我出这题说的是大小自己定的，所以有人做内部椭圆球的时候将方体的边长取成比较好算的整数值，然后按比例缩放求得椭圆球，这是我的疏忽了。

题目地址如下链接。

http://www.meiyadesign.com/thread-36370-1-2.html

下面附上我的做法。

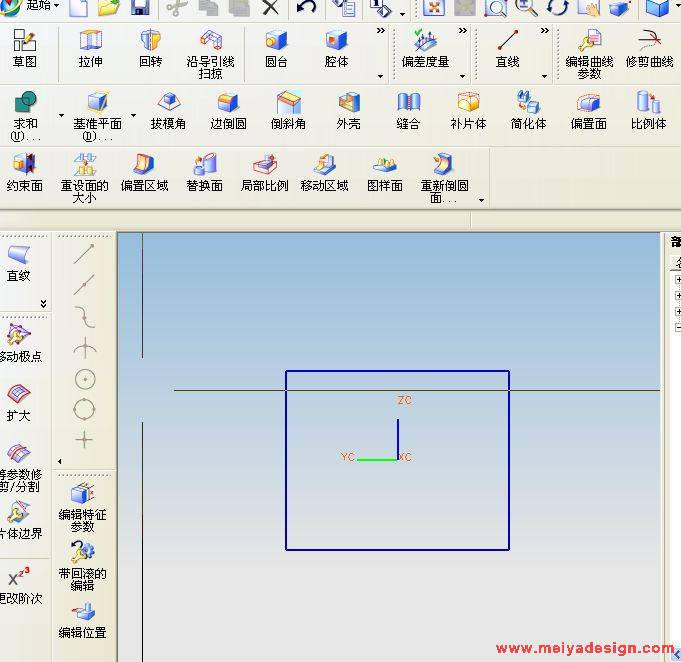

1，画一矩形线条如图

haoma6868 · 发表于 2007-7-8 08:00:58

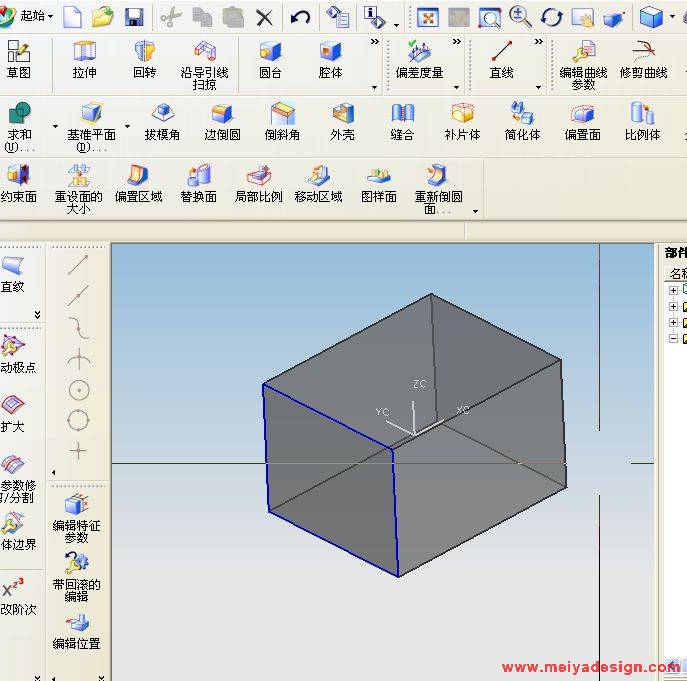

接着拉伸如图

haoma6868 · 发表于 2007-7-8 08:03:02

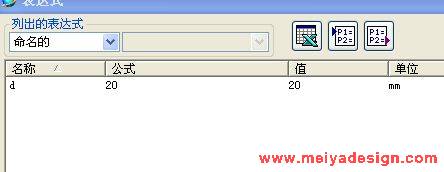

点工具菜单建一表达式B=20

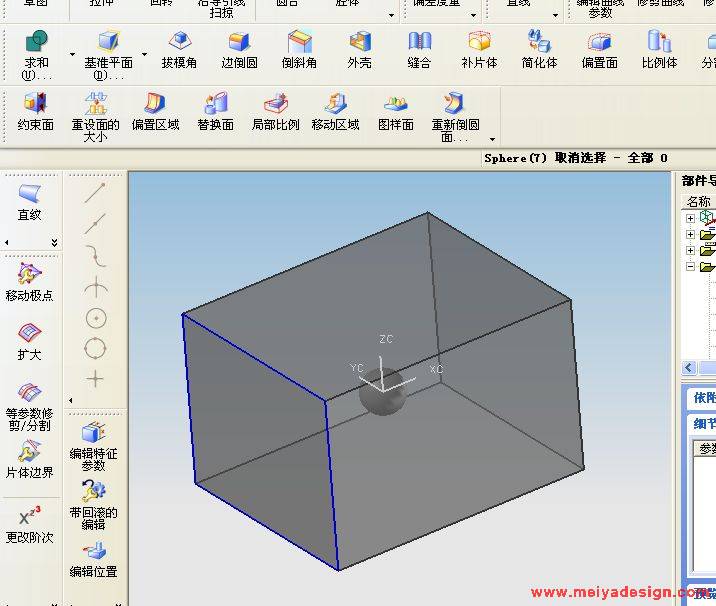

建一任意球体，直径大小选公式，意思是大小为表达式B的值。

haoma6868 · 发表于 2007-7-8 08:04:48

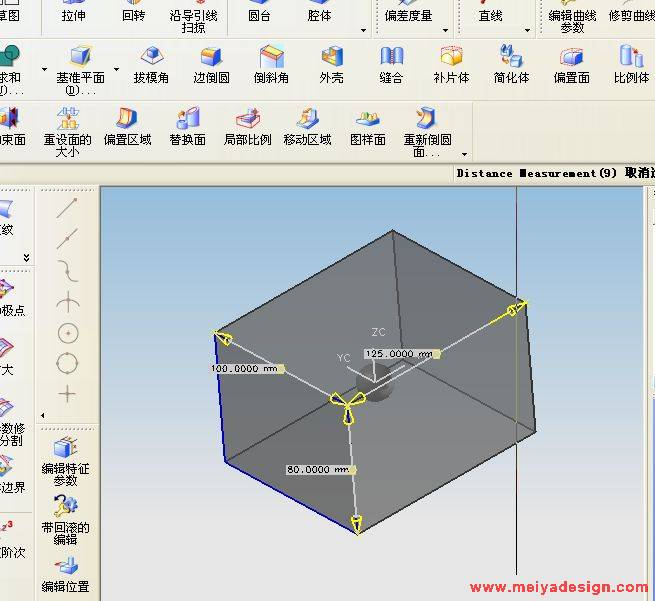

用分析下测量工具测得方体三条边长度，记得显示数值，方法是选好端点后点保存数据。如图

haoma6868 · 发表于 2007-7-8 08:05:59

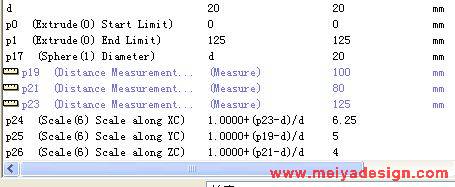

最后一步做比例。先在工具表达式中显示所有参数。注意方体的比例缩放时XYZ值跟你测量的时候保存尺寸值对应啊。
设定表达式如图中所示，看看吧，这个表达式不难哦，
有什么不明白再在此跟贴吧。

注意比例缩放时XYZ尺寸选公式，然后再写入图中公式就行了。
