CATIA R17新功能《自动圆角 AutoFillet》

小飞试剑 · 发表于 2007-6-19 20:54:01

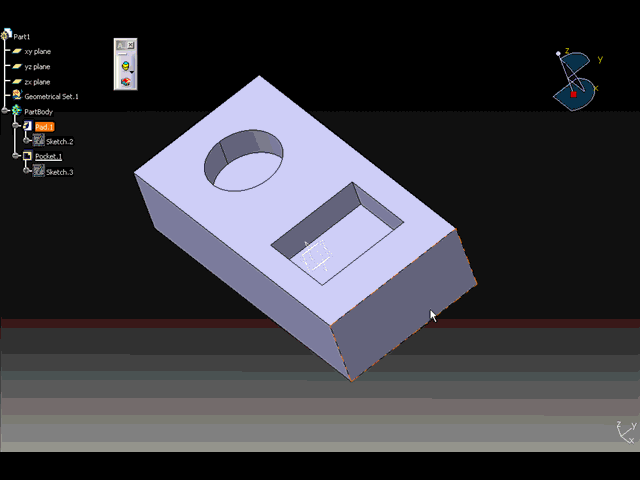

旧帖重发，先画个简单的例子，这个命令其实在一些形状一样而圆角半径相同又不能用阵列的情况下是非常有用的。
首先在Selection type选项里选 Current solid(当前实体的意思）。然后下面的选项我们全不管，直接确定。

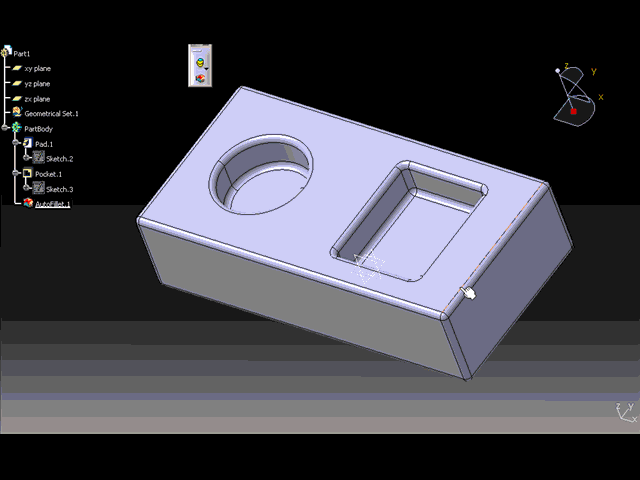

可以看到所有的棱边都是R3的圆角。

小飞试剑 · 发表于 2007-6-19 20:55:19

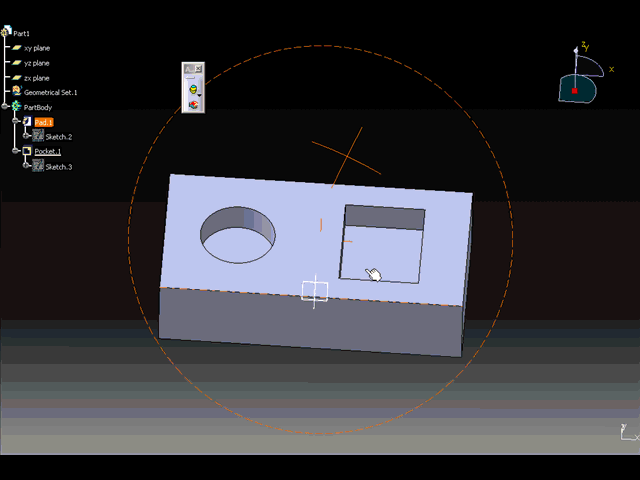

那我们还打开刚才的例子编辑AutoFillet. 我们把Round radius选中并且输入6mm.确定看一下效果

小飞试剑 · 发表于 2007-6-19 20:56:54

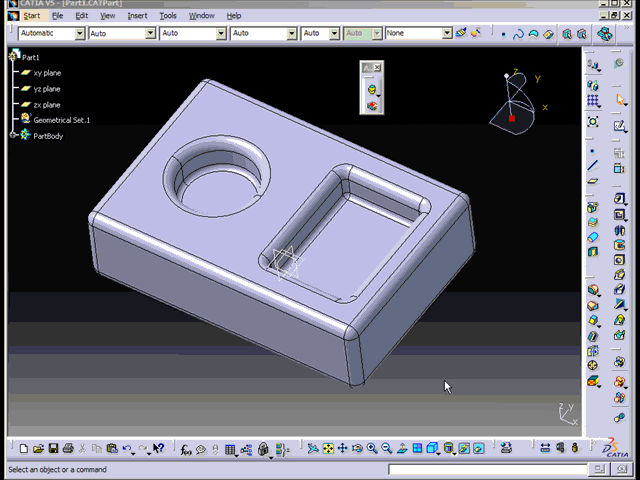

我们测量一下R角的半径，相信大家应该理解这里的意思了吧，自己去体验我就不多说了。

小飞试剑 · 发表于 2007-6-19 20:57:43

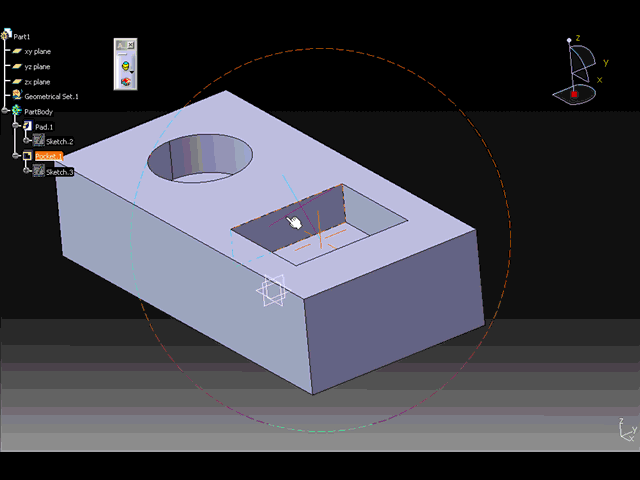

我们把刚才做的AutoFillet取消，重新做一个受面限制的AutoFillet，在Functional faces 里面选择倒圆角的限制面，然后我们看效果。

小飞试剑 · 发表于 2007-6-19 20:58:52

最后说一下Faces selection（就是选择面的意思）很简单，你选择相邻的面它们之间就可以自动生成圆角，不选择的面则被当作成限制面。

小飞试剑 · 发表于 2007-6-19 21:00:14

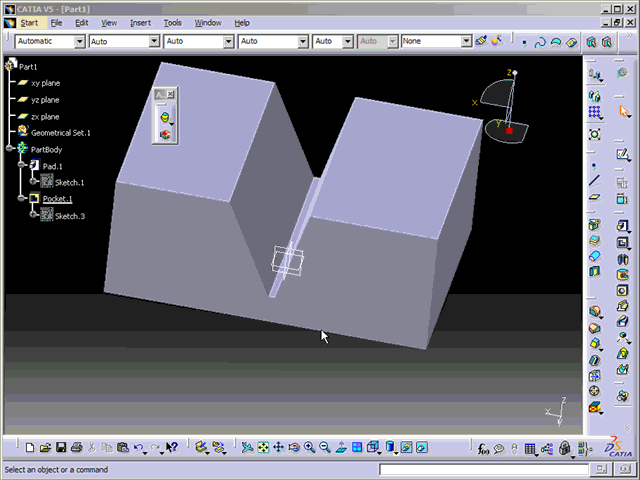

Slivers&cracks选项的应用。

whls888 · 发表于 2007-11-30 10:59:17

ddddddddddddddddddddddddddddddd

minmin0505 · 发表于 2007-11-30 20:29:05

还是朋友原创

zh360247312 · 发表于 2007-12-2 21:19:24

朋友的贴,人家18号发,19号就转过来了,转载该注明的吧...................郁闷
文字都是原内容.........

中国制造 · 发表于 2008-5-17 15:40:20

支持了
