发一贴长期讨论UG命令用法(学UG的来)

haoma6868

欢迎大家来这坐坐,此贴旨在讨论UG命令,为了让不会的能确实学到东西,希望说的能举例(最好有图片注释),说的好的会加分感谢.



高手来了的话不要见笑,此贴为新手开.

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 haoma6868 于 2007-6-10 09:01 编辑 ]

haoma6868

一.来说说拉伸命令(和其它3D软件一样),意思看下例.

英文命令extrude（现只有ＵＧ４．０软件就以这介绍吧）
建立新文档后，进入建模模块．

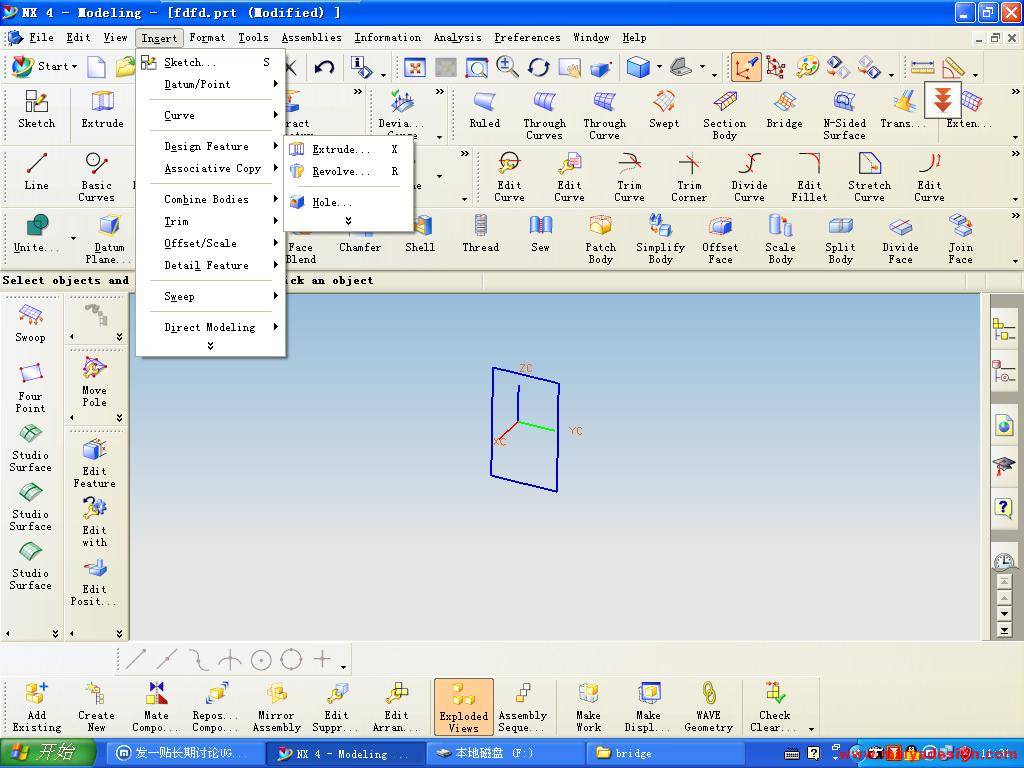

图片１是工具栏命令图标

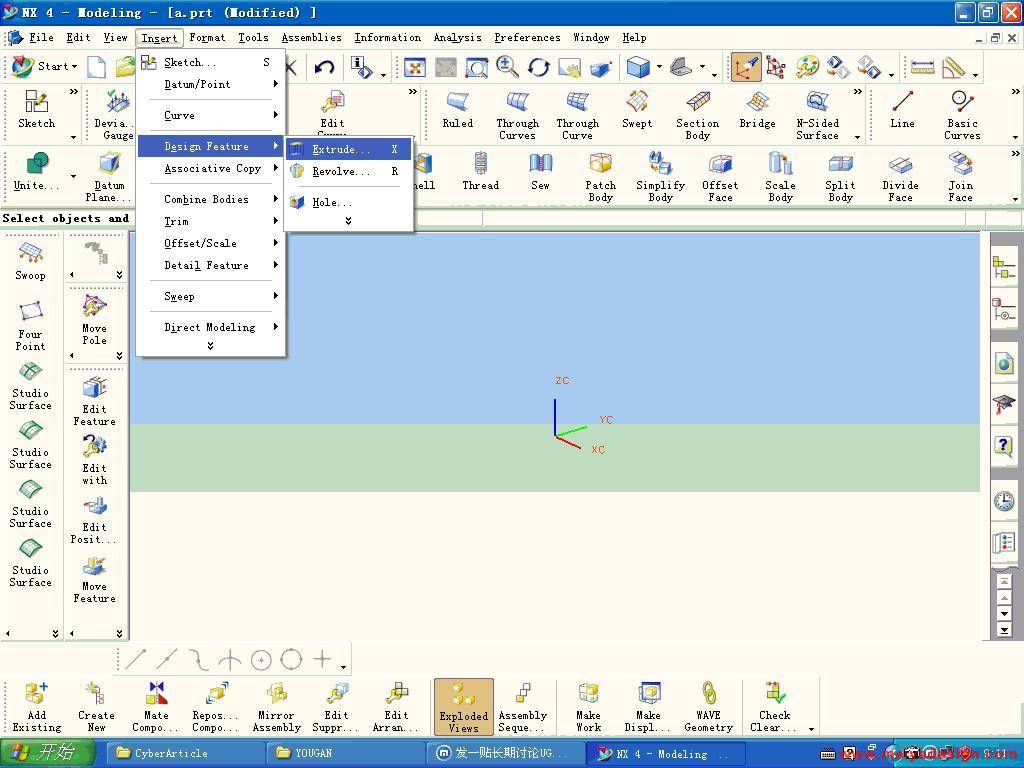

图片２是菜单栏命令所在位置．

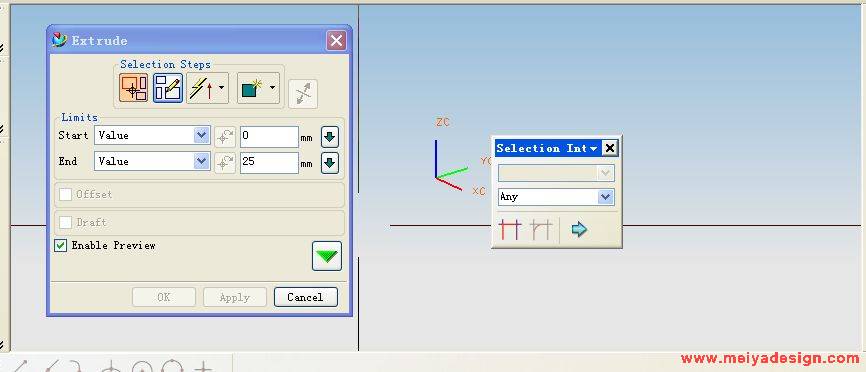

点击命令后会出现如图片３所示命令对话框（使用步骤从左至右
选取截面－－草绘截面－－拉抻方向－－生成方式（可直接进行布尔运算）

第一.二步任选一种方法即可（注截面必须封闭，以前ＵＧ1.0和2.0可以不封闭但须选取交叉线串的封闭区域UG4。0要选取在相交处截止）图３右面小对话框为选取对话框，可以设置选取的曲线类型（相切线－实体边线等）

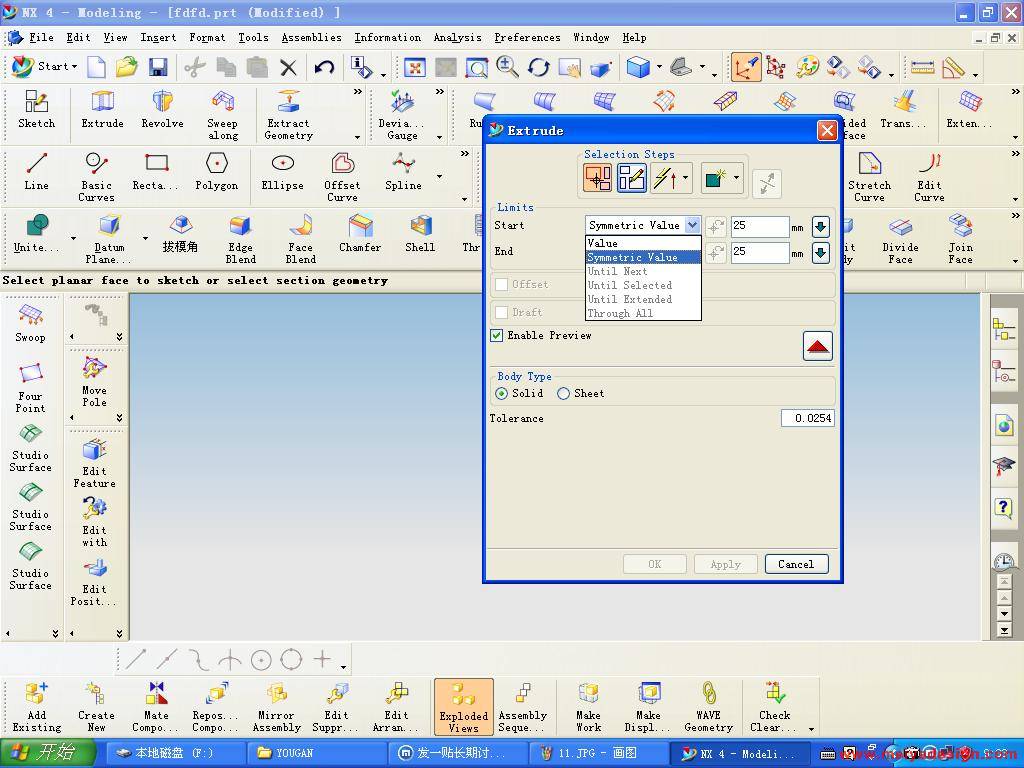

注意了，拉伸数值项有很多选取项如图４

见下列选项value（默认选项经截面的法向为拉伸方向测取的数值）
               symmetric value（双向）
               until next（到下一个）
               until selected（到选取）
               until extended
               through  all(穿过所有）




[ 本帖最后由 haoma6868 于 2007-6-18 23:36 编辑 ]

haoma6868

来个简单拉伸的教程视频

haoma6868

二．旋转命令．命令图标如图１所示
　　　　　　　命令在菜单位置如图２所示

游客，如果您要查看本帖隐藏内容请回复

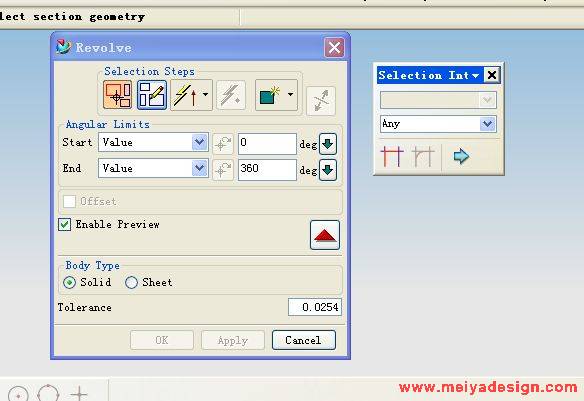

点选命令后出现命令对话框如图３所示（此命令操作步骤与拉伸对话框类似）

[ 本帖最后由 haoma6868 于 2007-6-10 11:38 编辑 ]

haoma6868

也来个旋转的视频．．

游客，如果您要查看本帖隐藏内容请回复
