转轴结构练手加分题+5结束.参考结构见35楼.

biger · 发表于 2007-6-6 09:26:35

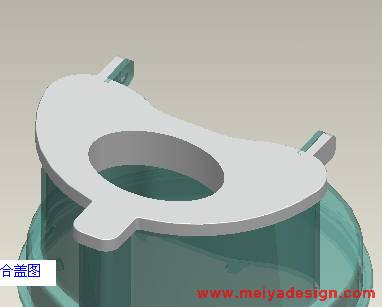

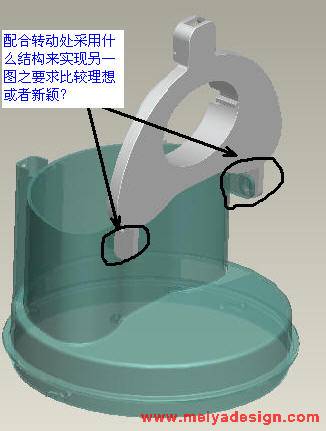

看图片，不用细绘两物件去浪费时间可随意表示，重点在转动处的配合结构需画出，上part设权限120即可。加分2-5分，题目结束后我会把我的方法拿出来和大家交流！（当然只和做过题的或者对此结构感兴趣的朋友交流,专利性的东西网上到处传会被追究法律责任的,我很怕

）

[ 本帖最后由 biger 于 2007-7-16 09:02 编辑 ]

老段 · 发表于 2007-6-6 10:29:47

我先占位,全力支持!
这几天有点忙，差点把这事给忘了，先大概做了一下，不知能否达到要求，望楼主多提意见，以便我从改进中学到更多！

[ 本帖最后由 biger 于 2007-7-16 08:29 编辑 ]

zhp023 · 发表于 2007-6-6 12:37:43

这个是我的弱项，来学习下，请老乡多多指点。

jeffery · 发表于 2007-6-6 13:52:20

搬个凳子占个位置

biger · 发表于 2007-6-6 15:21:46

原帖由 zhp023 于 2007-6-6 12:37 发表
这个是我的弱项，来学习下，请老乡多多指点。

兄弟，数月不见啊，回来了？热泪欢迎

lqm-11 · 发表于 2007-6-12 16:38:32

看看我的吧，画得比较粗糙，比例有点不协调，见笑了。
呵呵，混点分。

[ 本帖最后由 biger 于 2007-7-16 08:29 编辑 ]

lqm-11 · 发表于 2007-6-12 20:55:40

兄弟什么版本的，我用2.0的打不开

biger · 发表于 2007-6-14 09:22:46

原帖由 djg1953 于 2007-6-6 10:29 发表
我先占位,全力支持!
这几天有点忙，差点把这事给忘了，先大概做了一下，不知能否达到要求，望楼主多提意见，以便我从改进中学到更多！

简单点评：
一，若材料为PP或PA或PC等，稍修改可接受，若为脆性大的材料如PF等，强行装配必然断裂；

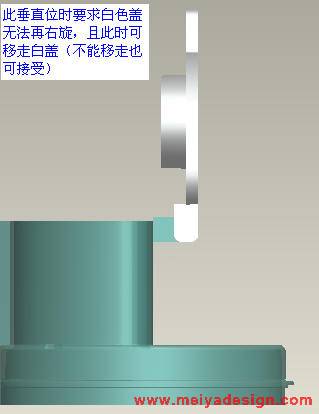

二，题目所要求的垂直位时，上盖能轻易取出，你的结构没有实现和体现这一点；
当然第二点能实现，第一点即可跟着解决，总的来说，若材料要求恰当则你的结构还算不错。

amwxa1 · 发表于 2007-6-18 16:08:31

乱做了一个简单的，不晓得要得不

[ 本帖最后由 biger 于 2007-7-16 08:30 编辑 ]

paradise222 · 发表于 2007-6-18 22:56:06

___1.asm.rar (29.45 KB, 下载次数: 1) 我也来试个,乱做的,

请大家指教!

[ 本帖最后由 paradise222 于 2007-6-18 22:58 编辑 ]
