MERGE融合命令

xiao_shui

融合命令我想很多人都用过。好处不言而喻，
一是化复合面为单一面，二是边界线精简了。
与JOIN命令相比，处理后尽管结果一样，
但实质效果是完全不一样的。
而且MERGE面后还非常方便于后期的工作。
在融合过程中常提示 “Edges are too far apart to merge. ”
“要融合的边距离太大”导致两块面不能融合的情况做了整理，
并相应的提供解决方法，供大家参考。
如有不同意见，请提出异议或补充。不胜感谢。

有融合可能的先决条件是：

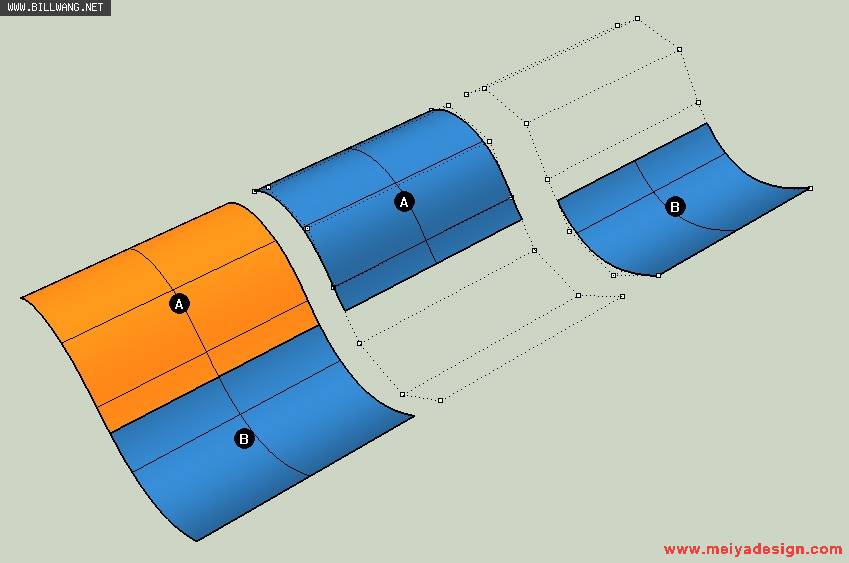

1.两块面原本就在一个面上的，只是后来被SPLIT了。

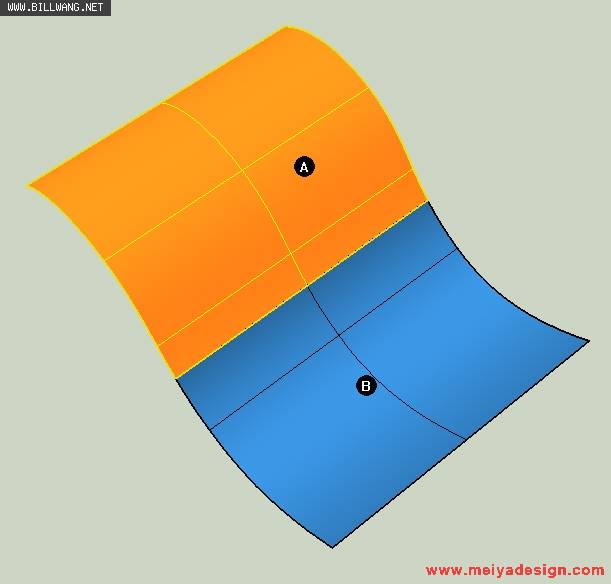

如下图 A B面

xiao_shui

2.两块面的成面方法一致，且首尾G1以上衔接，ISO对应。

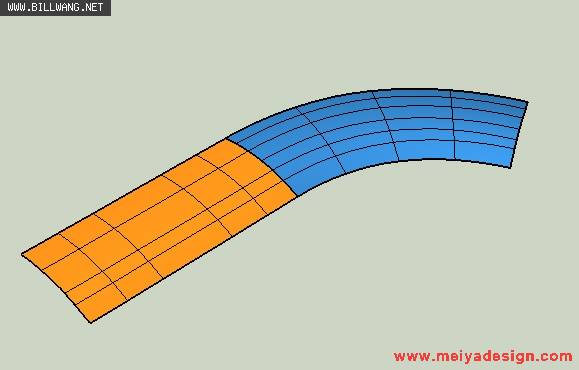

如下图，两块面A B都是单独做的，方法都是SWEEP2

xiao_shui

现在讲“Edges are too far apart to merge. ”的发生情况。

1.从一个面上SPLIT的两个面，有时不能融合。

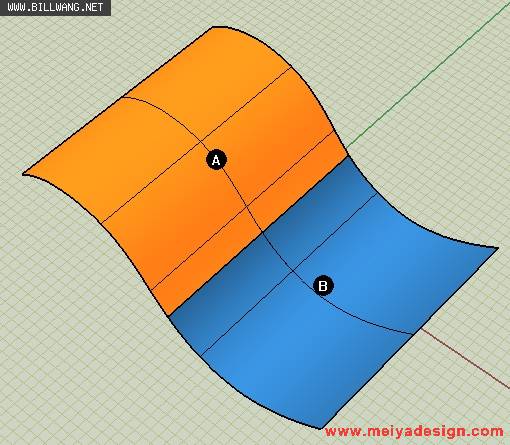

看下图，打开控制点看看就知道了。
要融合的两条边的控制点确实距离太远了。

xiao_shui

解决办法：

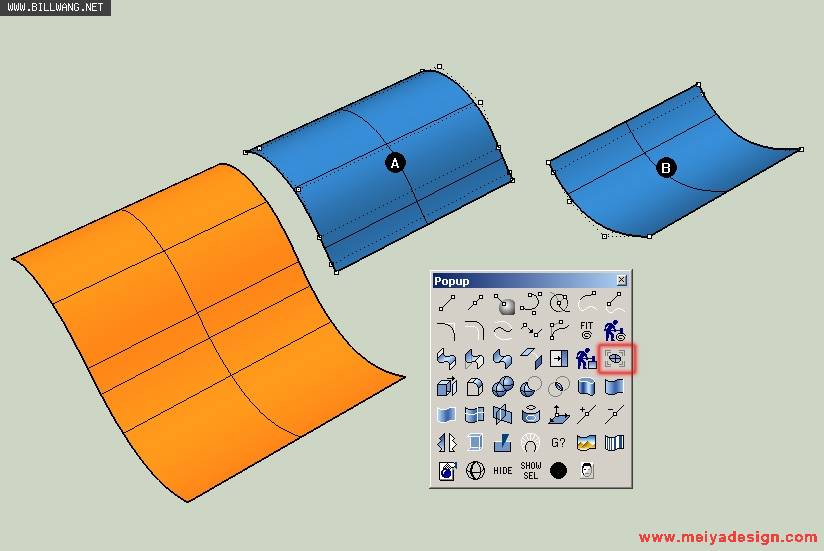

用Shrink （收缩）命令，把跑的太远的点缩回去，
当然就可以融合了

xiao_shui

2. ISO 没对整齐，不能融合。

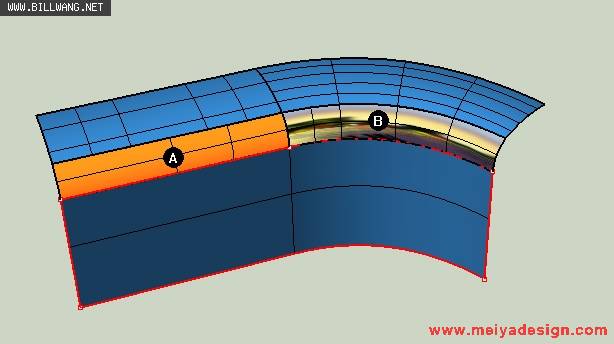

象下图的情况，两个面成面方法不一样，ISO数目，ISO对应也不一样
所以根本不需要去考虑融合它们

xiao_shui

有可能融合的情况下，但由于ISO偏差
导致不能融合。
见下图，由于A面先MATCH了前轮包，
B面再去MATCH A面，
结果发现了ISO错开了。

xiao_shui

解决办法：

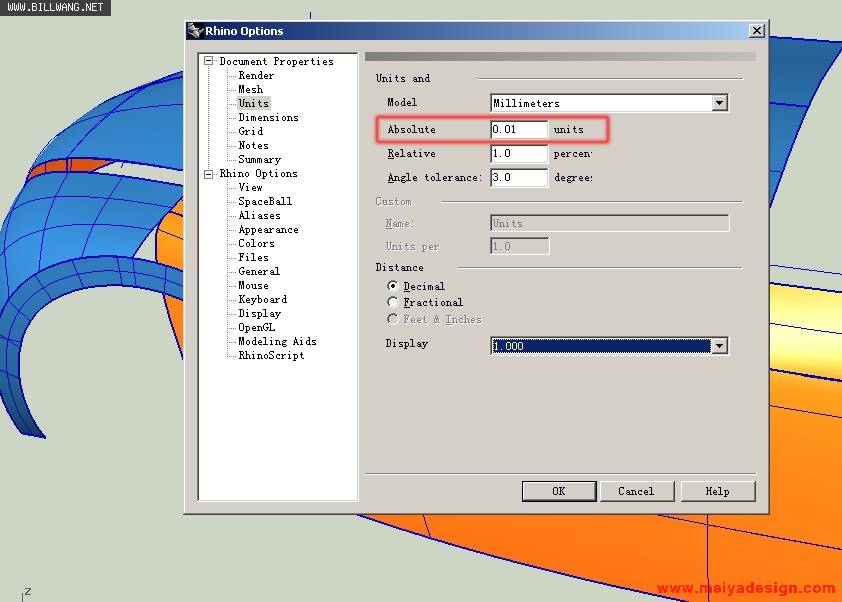

把公差放大，图中0.01 改为 0.1 ，就解决融合问题了。
有点类似于POLY中的WELD，不能焊接的点通过放大容差值焊接一样。

xiao_shui

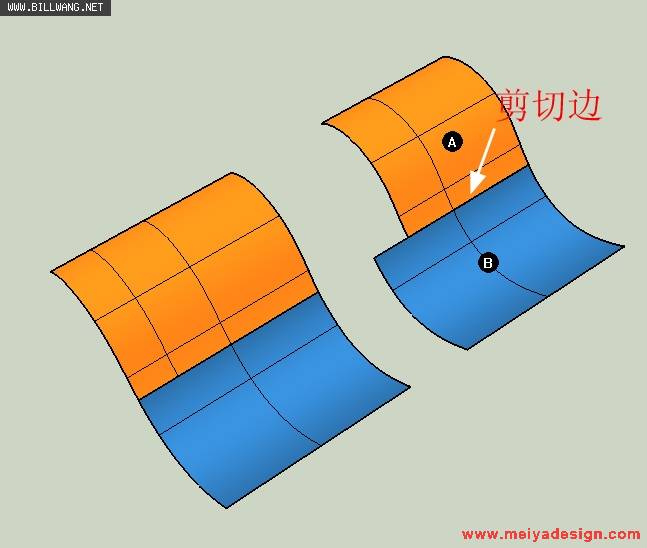

3. 用剪切边去融合面
一般这样被剪切的边是没办法融合的

xiao_shui

但通过2D拉伸剪切边所在的面，使ISO对齐了，就能融合

sunsheng

RHINO容易出破面,谢谢楼主
