[讨论] Unigraphics NX5.0 新功能介绍,欢迎大家跟贴补充! 好的加分!

  [复制链接]
发表于 2007-6-1 16:39:08 | 显示全部楼层 |阅读模式
NX5.0出来蛮久了

很多人都已经用了

跟以前的版本有很多改进

我在这里起头

好的跟贴  会加分
发表于 2007-6-1 17:38:54 | 显示全部楼层

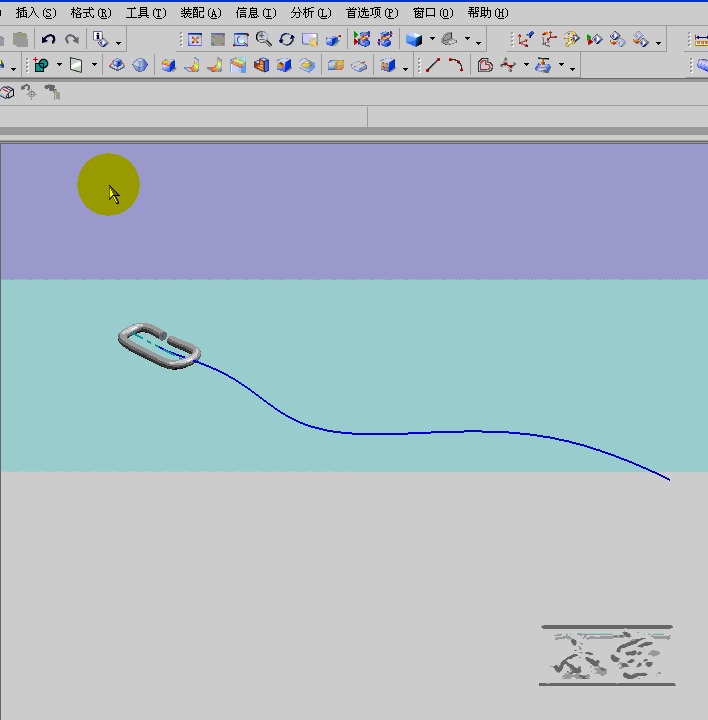

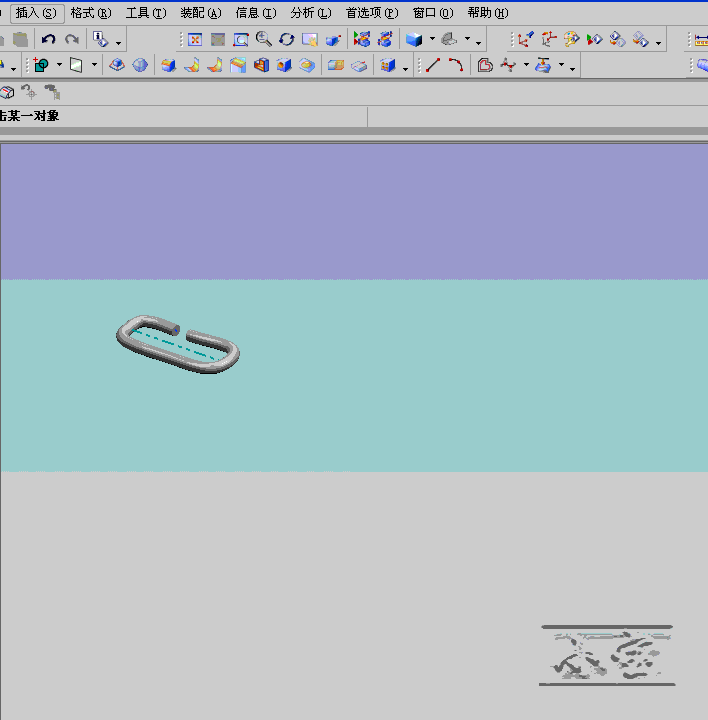

第一个:几何实例的新增功能!见下面的2个附图,终于可以随线阵列了,到底好用不还有待观察,当然还可以随坐标系阵列等等!

评分

1

查看全部评分

发表于 2007-6-1 19:14:36 | 显示全部楼层

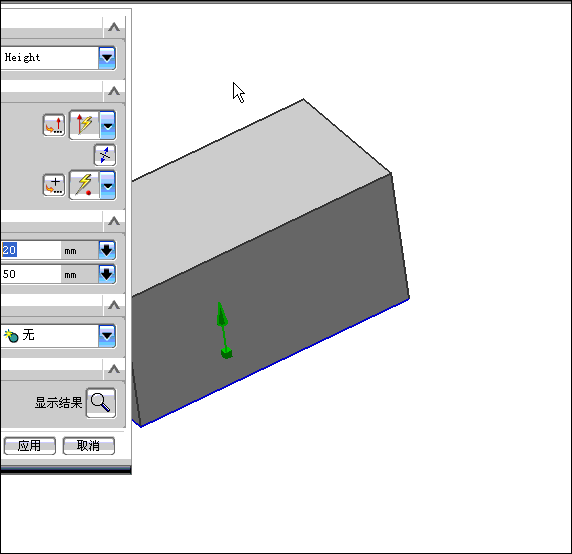

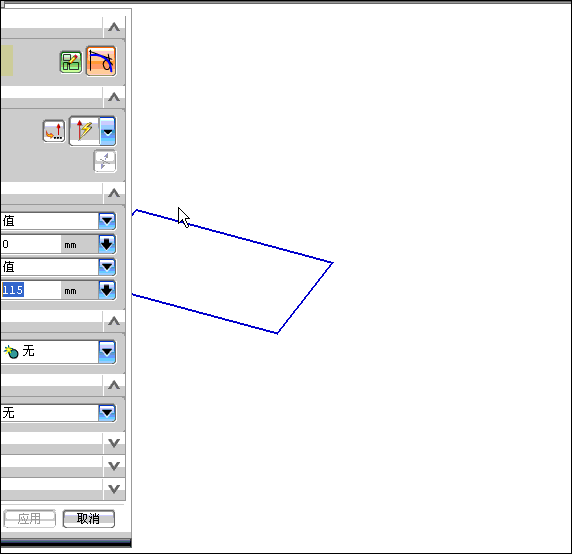

拉伸的功能里增加了,不同面不同角度的拔模,不论单向还是双向的拉伸都可以了!
这个功能多大用处不好说!

发表于 2007-6-1 19:15:14 | 显示全部楼层

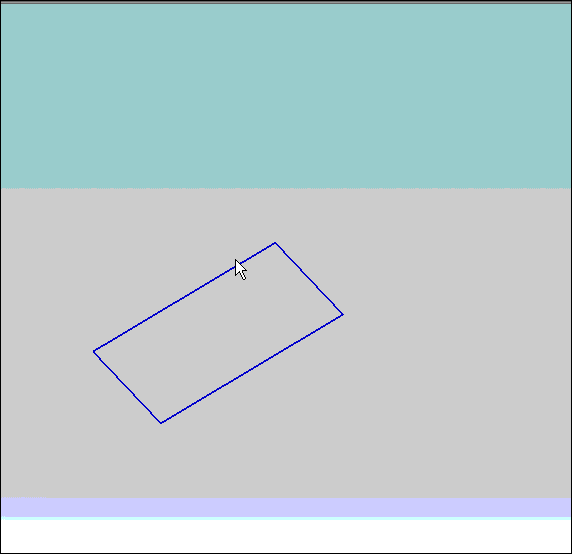

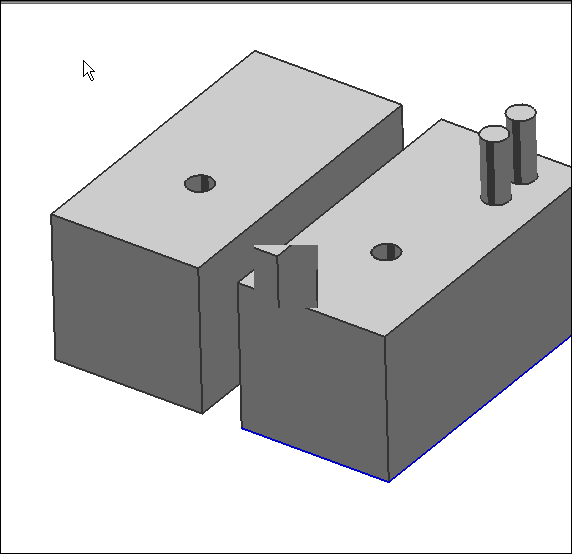

布尔运算的功能有所增加在一些特征里,举一例子比如柱体!开始可以增加一个柱子,后面编辑时,可以编辑为减一个孔!

而且当你删除一个布尔运算的特征时,后面的布尔运算尽可能的保留,即使有问题也处于打叉状态可以进一步编辑!
发表于 2007-6-1 19:18:01 | 显示全部楼层

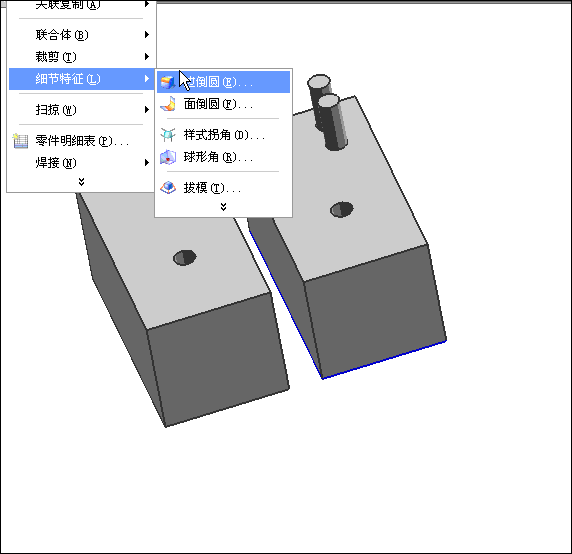

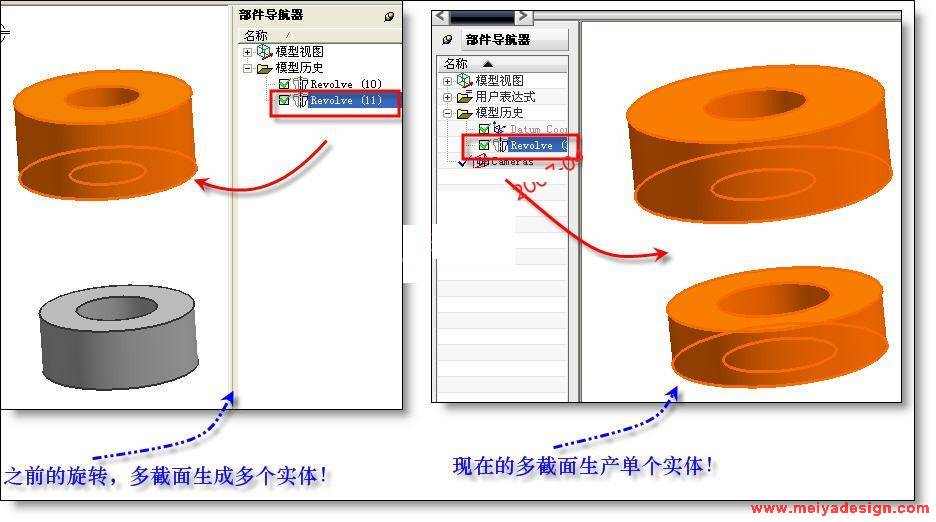

现在部分功能支持多个实体的操作!比如:旋转,倒圆角,拔模,分割面,补正曲面,倒角!这也许就是速度提高的一种表现吧!
发表于 2007-6-1 19:19:18 | 显示全部楼层
片体加厚的功能改为了加厚,顾名思义:就是说不仅仅象以前那样只可以加厚片体了,连实体的表面都可以加厚了!

而且不仅象以前那样只可以选择整体的面,还可以单个的选择
\
这又是一个进步!

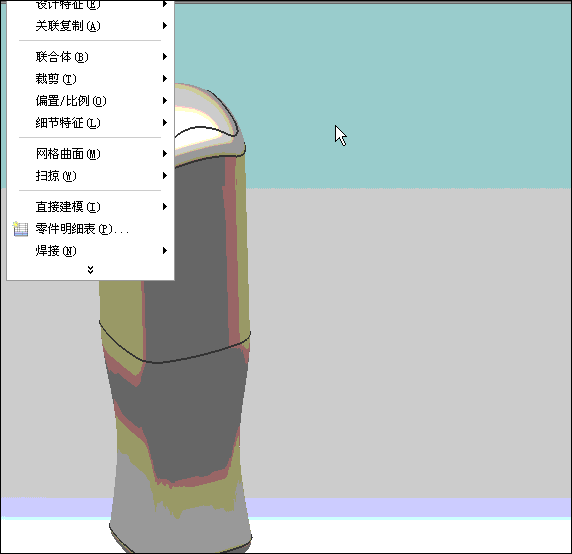

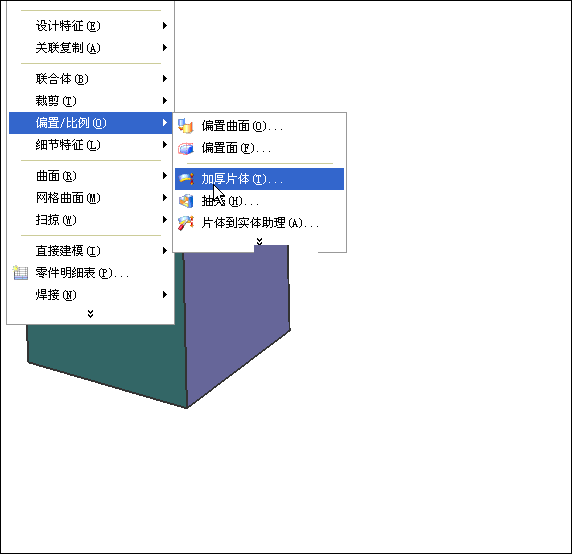

这是以前的,不可以选择实体的面:ww
发表于 2007-6-1 19:19:47 | 显示全部楼层

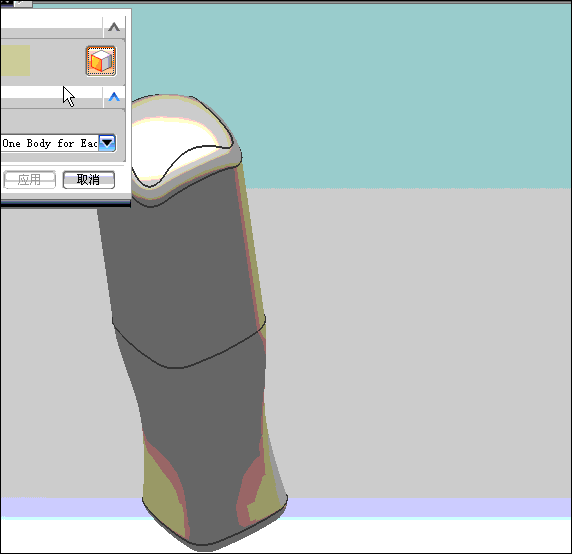

这是现在的,片体当然更不用说了:
发表于 2007-6-1 19:22:47 | 显示全部楼层

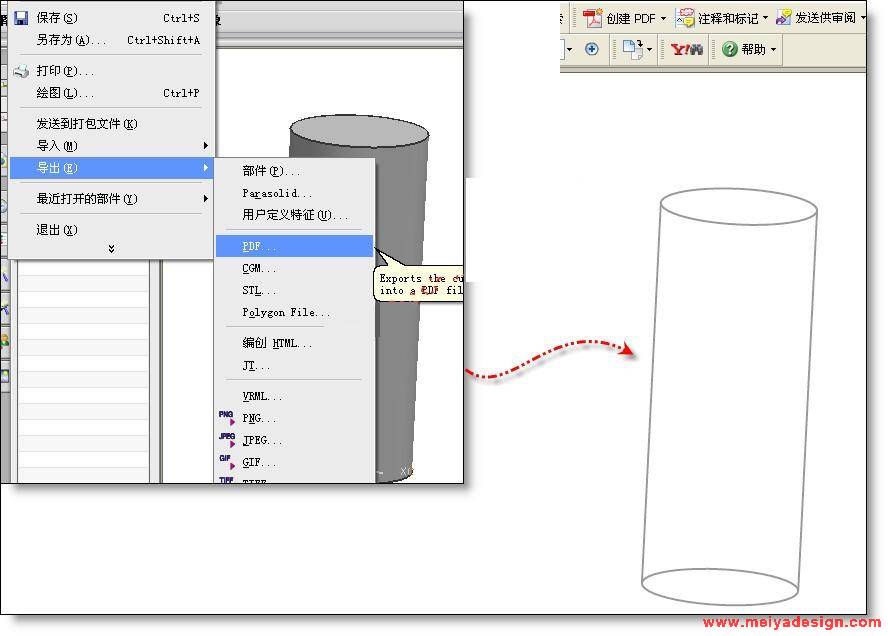

这个做文件方便了,可以直接输出PDF文件了!
发表于 2007-6-1 19:23:45 | 显示全部楼层

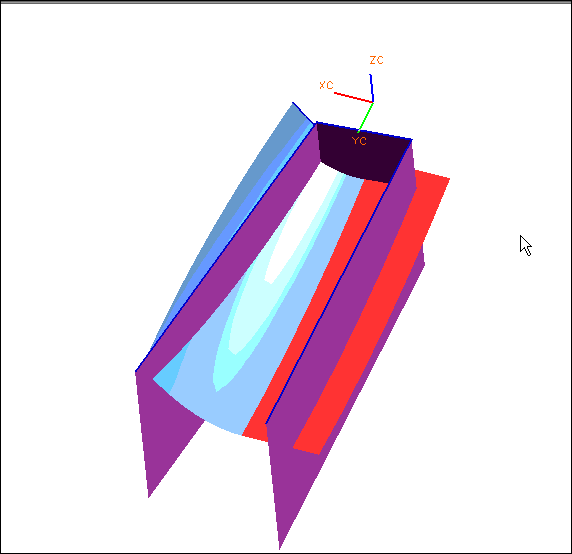

片体的修剪可以多片体操作,而且可以各自选择要保留的部分
发表于 2007-6-1 19:25:03 | 显示全部楼层
还有其它的,比如Circular Blend Curve,Feature Alerts ,Edit During Update ,Studio Spline improved constraints and drawing plane ,Surface Rebuild available for more commands ,Studio Spline支持G3等等,
草绘里也有不少改进,比如快速修剪不需要有足够长的边界,自动推算修剪,新增的绝对坐标系,新的尺寸关系命令,新的拐角命令,新的相交曲线的命令,草绘中关系式的使用!\
bbs.icax.cn~k*v5\A
y

比如:取消缝合的命令!+\

可以保留或不保留,但是如果一但选择了保留或不保留,就在编辑时不可选择再变!
