[分享] G1.G2.G3.G4.曲率連接分析方法

[复制链接]
发表于 2007-5-24 16:05:05 | 显示全部楼层 |阅读模式
本帖最后由 彼岸花 于 2010-12-7 18:53 编辑

G0、G1、G2、G3是描述曲面、曲线的连续方式,平滑程度的,一般常用于判断修补曲面时的曲面质量。
G0——点连续:是指曲面或曲线点点连续。曲线无断点,曲面相接处无裂缝。
判定方法:曲线不断,但是有角;曲面没有窟窿或裂缝,但是有楞。
数学解释:曲线或任意平面与该曲面的交线处处连续。

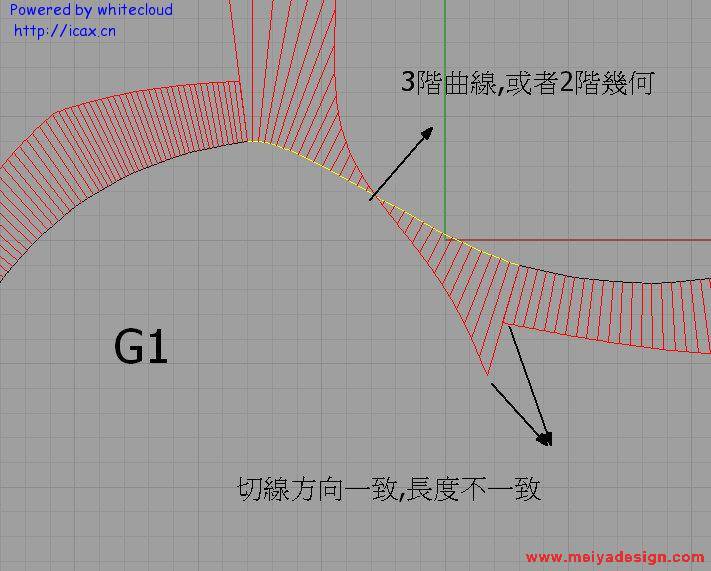

G1——相切连续:是指曲面或曲线点点连续,并且所有连接的线段、曲面片之间都是相切关系。
判定方法:曲线不断,平滑无尖角;曲面连续,没有楞角。
数学解释:曲线或任意平面与该曲面的交线处处连续,且一阶导数连续。

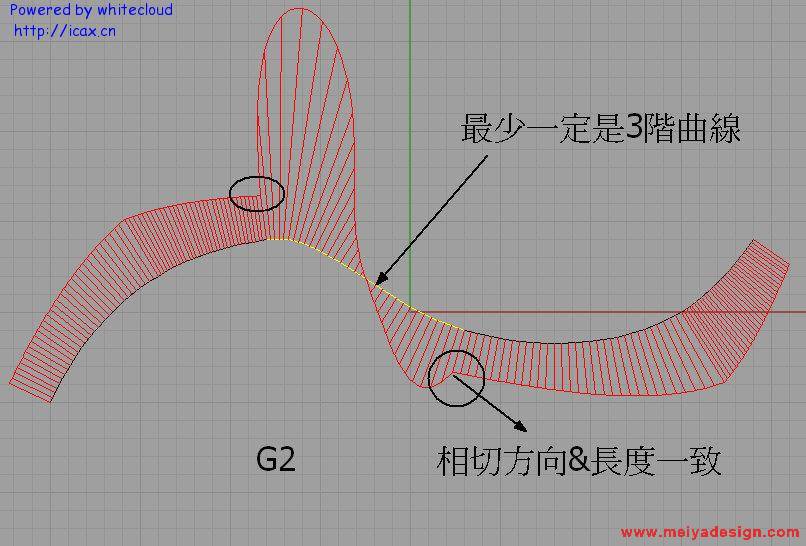

G2——曲率连续:是指曲面或曲线点点连续,并且其曲率分析结果为连续变化。

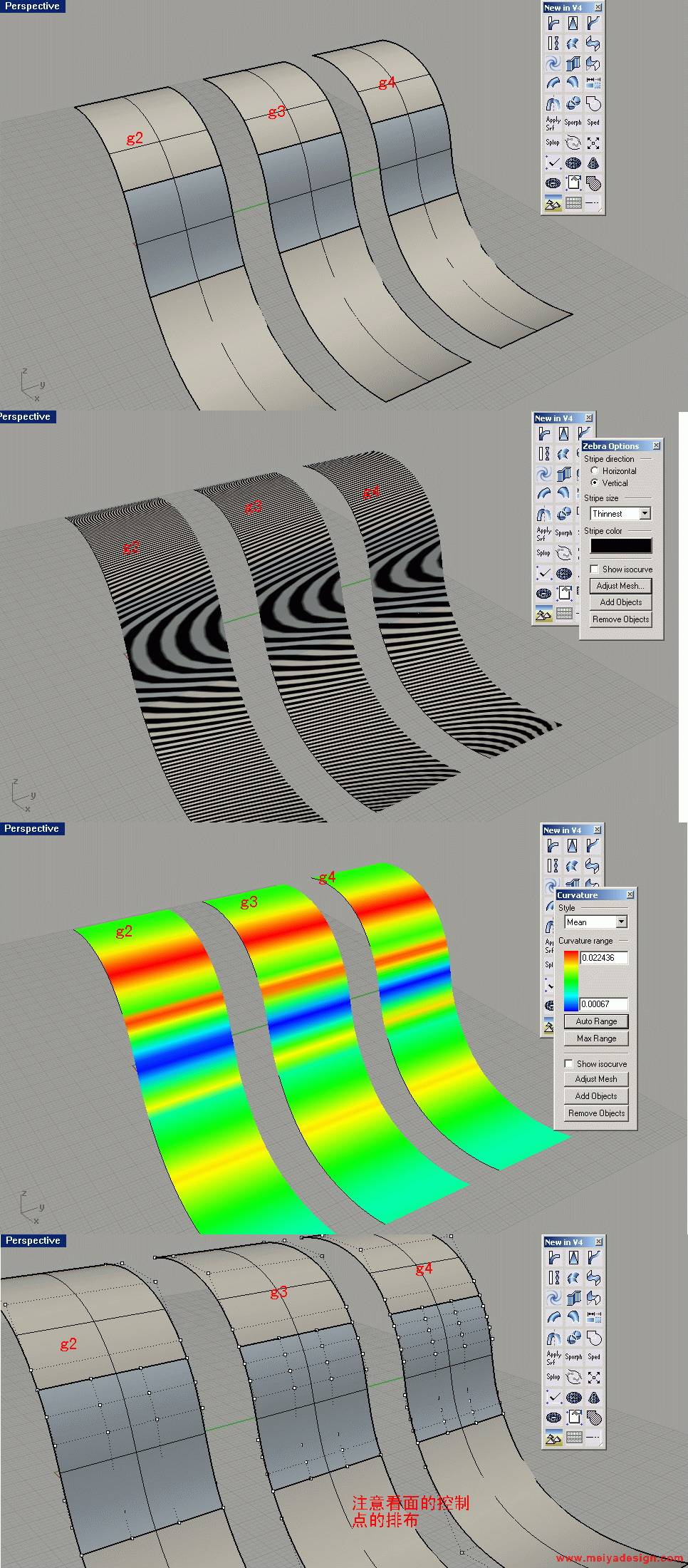

判定方法:对曲线做曲率分析,曲率曲线连续无断点。对平面做斑马线分析,所有斑马线平滑,没有尖角。
数学解释:曲线或任意平面与该曲面的交线处处连续,且二阶导数连续。

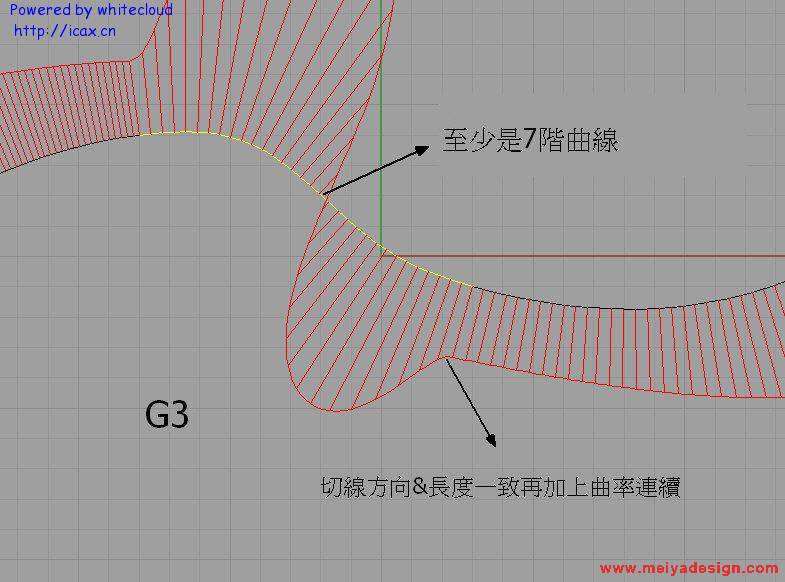

G3——曲率相切连续:是指曲面或曲线点点连续,并且其曲率曲线或曲率曲面分析结果为相切连续。
判定方法:对曲线做曲率分析,曲率曲线连续,且平滑无尖角。因为对G3连续用到的比较少,目前还不知道什么更好的G3曲面判定方法,请高手补充。
数学解释:曲线或任意平面与该曲面的交线处处连续,且三阶导数连续。

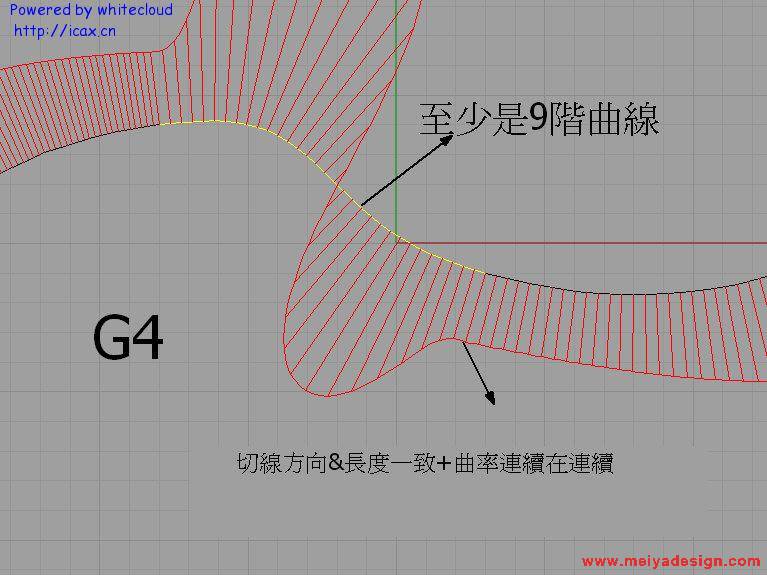

曲线的连续情况及其分析




看图:




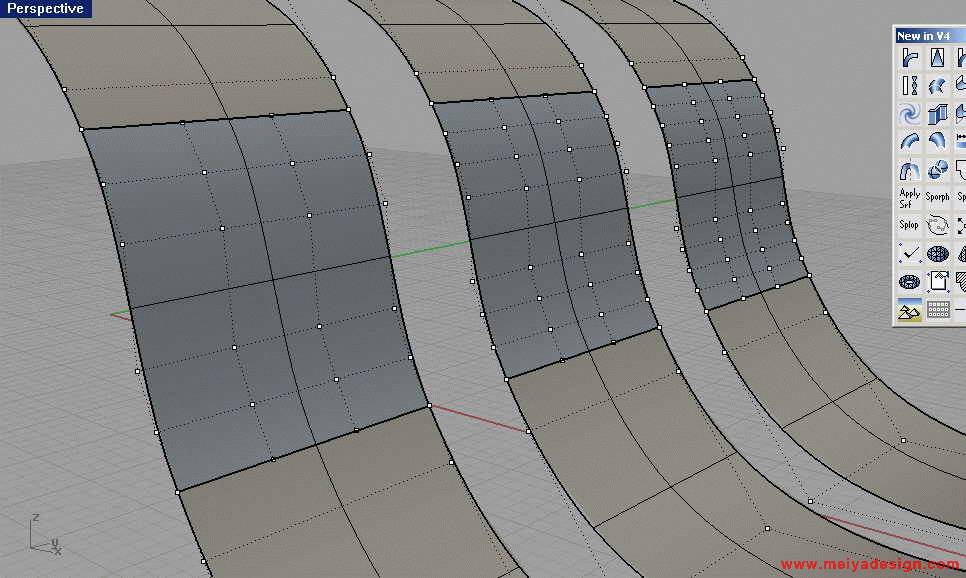

 楼主| 发表于 2007-5-24 16:05:36 | 显示全部楼层
.
发表于 2007-5-24 17:00:33 | 显示全部楼层
好,又明白点了.
发表于 2007-5-24 17:22:34 | 显示全部楼层
謝謝!讓我又學了一點.
发表于 2007-5-24 19:48:13 | 显示全部楼层
学到了.但还是未有心思向曲面进军
发表于 2007-5-28 12:27:40 | 显示全部楼层
還是不明白~~~~哈哈~~~
发表于 2007-5-28 12:36:46 | 显示全部楼层
没用过这个软件,不知好不好用
发表于 2007-5-28 18:35:16 | 显示全部楼层
没用rhino,不知好用吗,我还是对支持 一下呀!
发表于 2007-5-30 09:48:22 | 显示全部楼层
还不是很明白!
发表于 2007-6-2 06:03:14 | 显示全部楼层
GO,G1.G2常用,
