Rhino手机和诺基亚6100的建模教程

飞扬

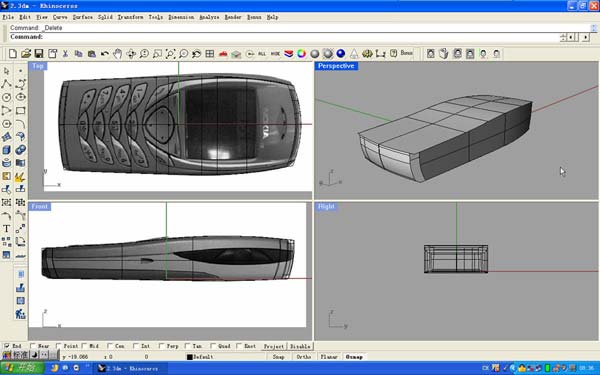

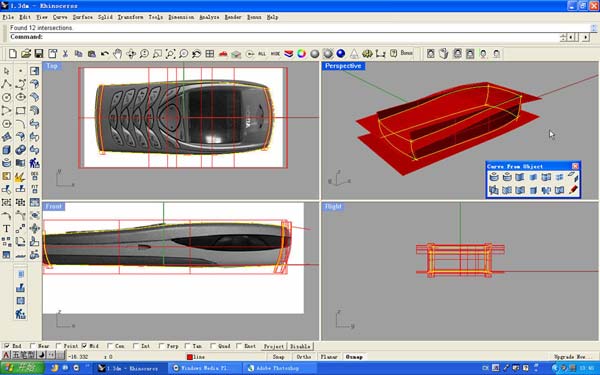

先拍手机的3视图,导入到RHINO.画一个box,和一大一小两个球做参照物,将每个视图里的参考图对齐.

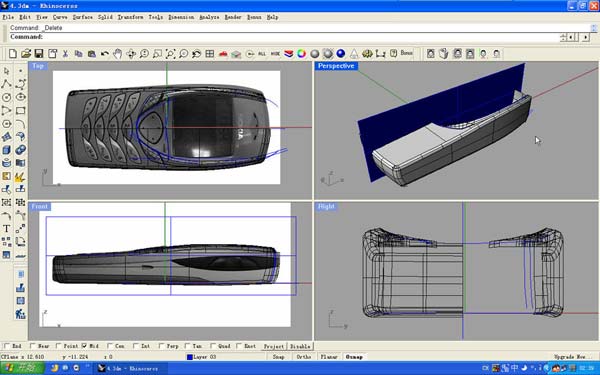

将侧视图导入,然后用参照物对齐,再将参照物删掉,将网格取消显示.

先将线画出来,参考顶视图,侧视图把轮廓勾出来.后面要用线来生成面.

将线生成面,然后生成面与面之间的交线,

使用那些交线将多余的面剪切掉.

选择四个边线生成开放的圆管.

剪切4个面.

用blend生成面,在将生成的面上下两端延生一些.

将多出来的部分剪掉.

飞扬

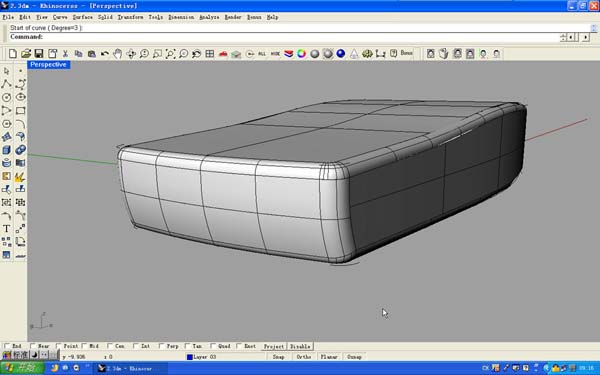

因为混合的面会出现扭曲,所以现在选择四条边用双轨扫描生成面,注意选择最下面的选项产生G2连续.

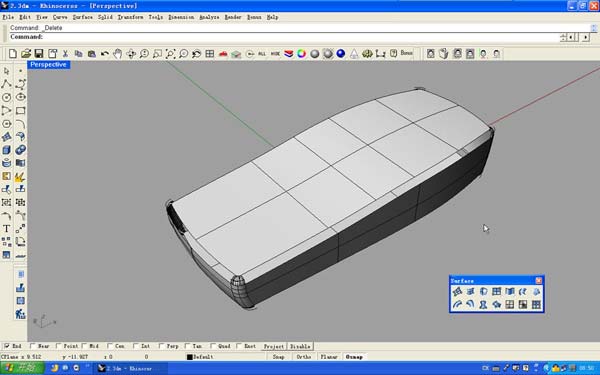

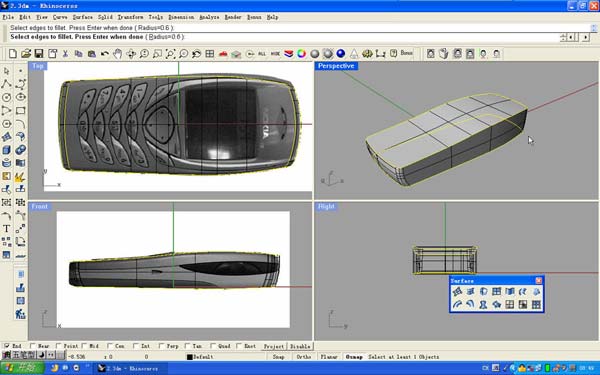

将所有的曲面结合成一个整体,再选择边倒角.

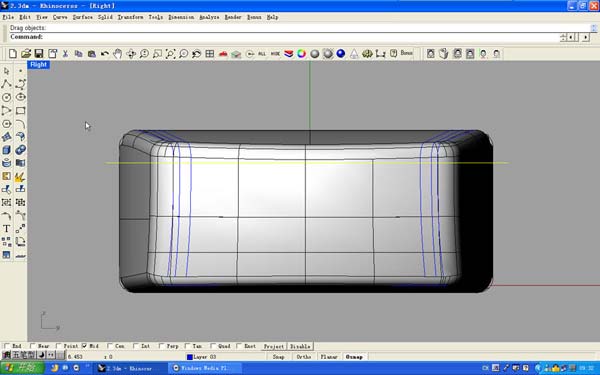

倒完后发现ISO线很难看,ISO排列得过于细密的曲面质量都不会很高,而且会发生不可预知的错误.所以这里要重建一遍.

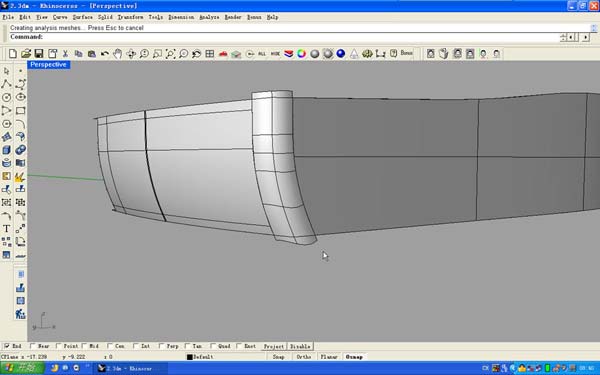

先删除长边面.

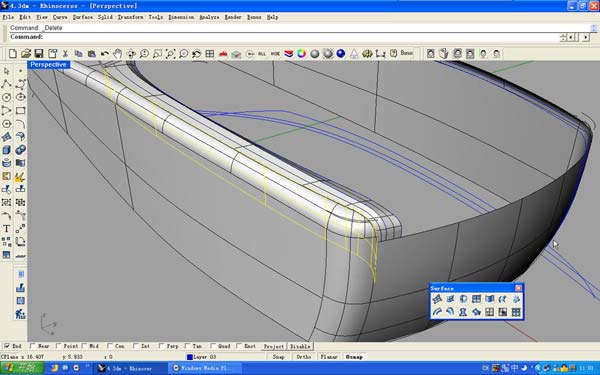

再删除四个角的面,重新生成.可以使用双轨扫描.

这个面也有些问题,中间ISO线过于集中,也要重新做一个面

先使用粗红线表示的工具将红线框起来的两个面上多余的ISO线清除.(有些面上的ISO线会出现多根线重叠在一起的现象,那个工具就是用来清除的).在用删除ISO线工具(左边细红线框住的)删除多的ISO线.

再使用四个边线生成面.(面是由线生成,如果面出现问题,多半是因为线的原因,这就是为什么我要先调节刚才那两个面上的ISO线的原因.那个面上ISO线OK了,再利用那个面的边线生成的面也就不会出现问题了.不知道怎么表达才能说清楚,希望你们能看懂.

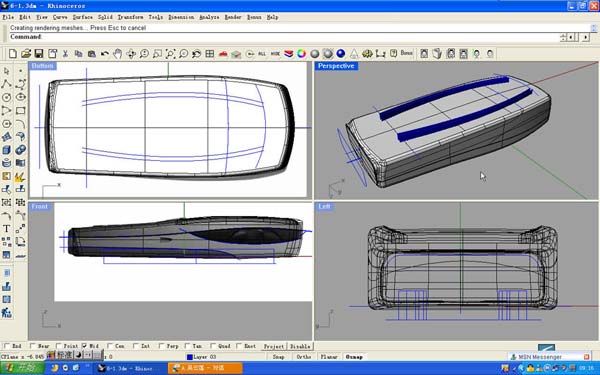

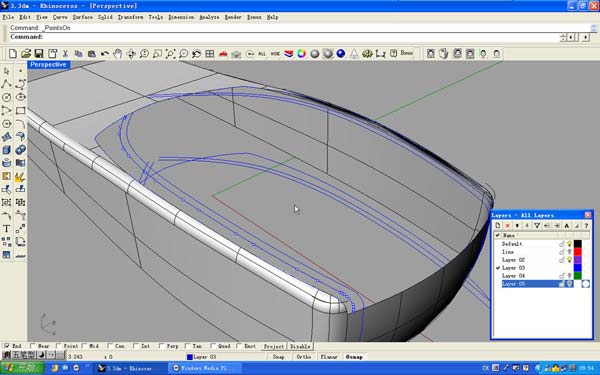

一个大致的基本形体出来后,再进行细化,现在沿着参考图画线.将线放入另一个图层,显示为蓝色,这样一来比较显眼,容易调节.

飞扬

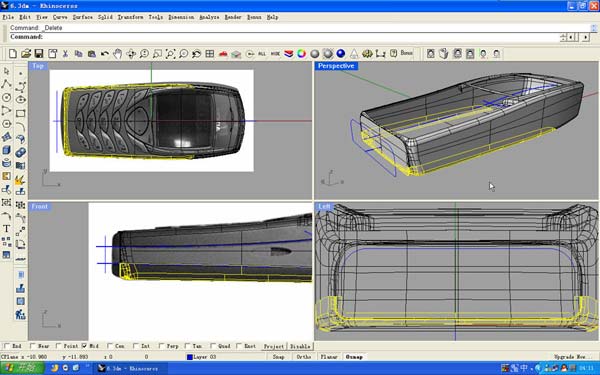

投影之后，手机顶部的投影线太长了，画一根线，用它来剪切掉多余的部分。

将这根横线投影到面上,再剪切.

现在用刚才的线剪切曲面.

打开这根曲线的控制点,发现控制点太多,(这根线是投影来的,所以控制点比较多),要进行调节才行.不然,生成的曲面质量会很差.

红线画出的工具都可以用来整理曲线,这里我使用红框圈住的工具将线上多余的点清除掉.

当然,只使用工具是不行的,还要进行手动调节.然后在侧视图把线向上移动一些.(根据实物,这部分的按键高出来一点点)

箭头标识的线也进行同样的调节,注意红圈位置,两根线的高度是不同的.

按照参考图画线.后面要用.

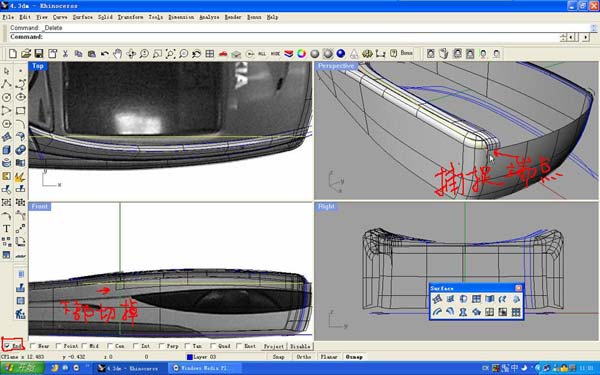

使用"边"切断工具,注意是对"面"的边进行切断,打开捕捉找准切断的位置.(参考顶视图).然后再提取边线.

飞扬

对提取出来的线要进行整理，去掉多余的控制点，将线整理顺滑，

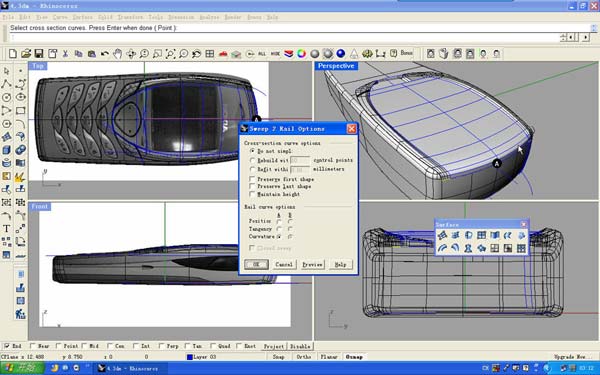

使用双轨扫描生成曲面.

参考上面的办法,使用双轨扫描生成另一块面

利用边线拉伸出面.

捕捉端点画直线,用直线将刚才生成的面的下部分切掉.

使用先前画的线切断面,再使用边线拉伸生成面.

对模型从中间切开,删除未做按键的那部分

再镜向复制一个.(一般来说只要镜向上面做好的按键就可以了.但是我发现我的手机参考图有点问题,导致我的做的模型左右不是对称的,镜向的按键跟另一边对不上,所以只好把模型整个切成两半,再镜向成一个整体.)

因为镜向的原因,蓝色部分的面是两块,要重新生成一个整体,可以使用融合命令也可以利用边线再生成面.

不要忘记手机顶部的面也要重做成一个整体.

飞扬

捕捉端点,画直线

双轨扫描生成面.

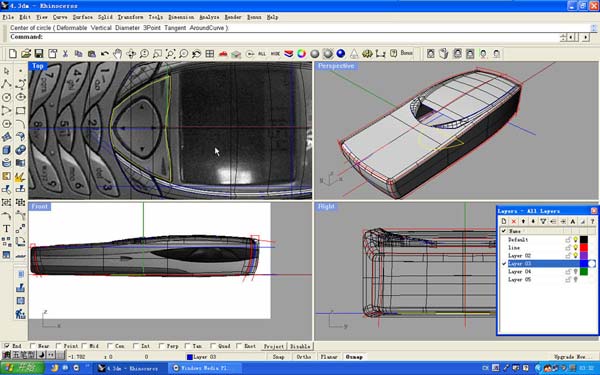

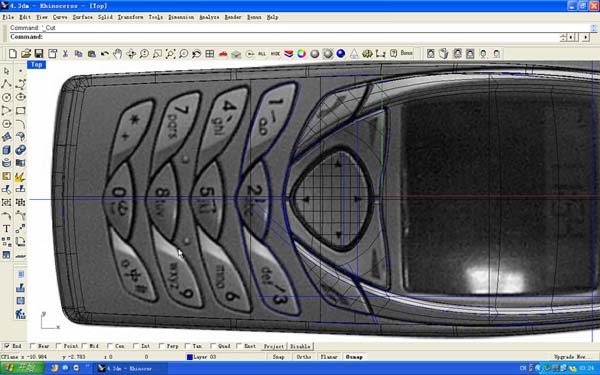

勾出中间方向键轮廓

画圆,并注意它们在几个视图中的位置.

将刚才的按键轮廓线拉伸成面,将圆也生成面.然后将它们互相剪切.

这是剪切后的.

再做内部的按键

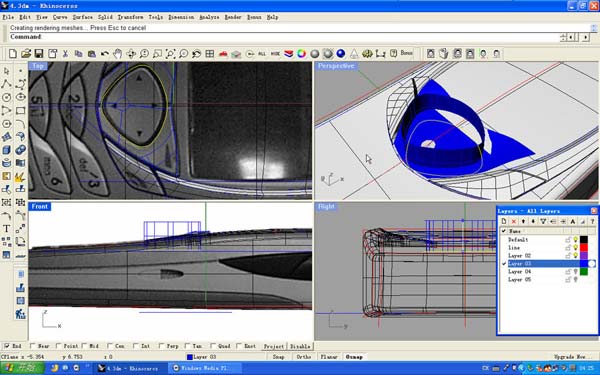

剪切,方向键完成.

画线,结合捕捉中点工具,在三角型内部画十字型结构线.

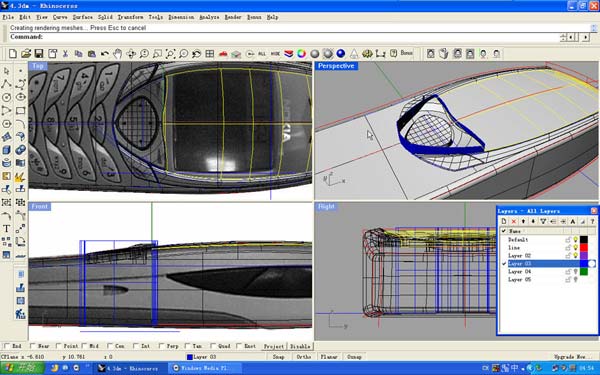

选择刚才的线.使用patch生成面.

飞扬

画线

生成面,再剪切黄色线框的面.

再跟中间按键相互键切,并把下面切掉一部分.

现在再做数字键.同样,先画线.

要注意按键之间的缝隙比较大,画完整体按键外框线,在画三个按键的轮廓.然后拉伸出面.

将面相互剪切,再按参考图画线.

拉伸刚才画的线,用拉伸的面将按键面切成两块.再把拉伸面删除.

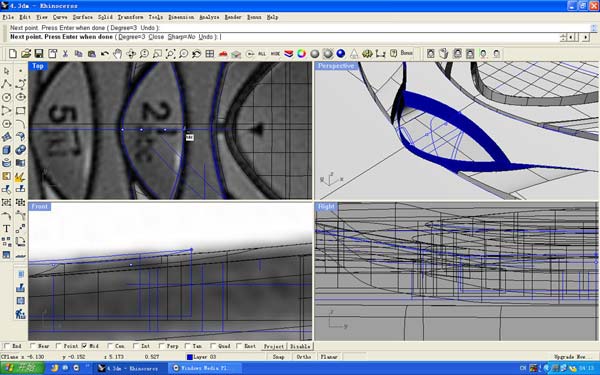

捕捉端点,画曲线,在right视图中调整曲线向下弯曲.

先将画的线沿着箭头所指的边线拉伸出面,再使用红圈内的工具将面两端延伸出一些.

将上一步生成的面与按键的面相互键切.

飞扬

再来生成中间按键的鼓出面.捕捉中点画曲线.

再画一根,调整中间的控制点使曲线向上鼓出.

network,生成曲面.

相同的办法,制作其他的按键

再制作镜片.

拉伸面

剪切面,然后在把镜面向下移动一些.

混合生成曲面.

现在做手机充电部位的造型.线画线.

先把线拉伸,再计算出拉伸面与手机底部的交线.选取交线生成一个圆管.

飞扬

用圆管剪切两个面

选取边线混合(blend)生成曲面.

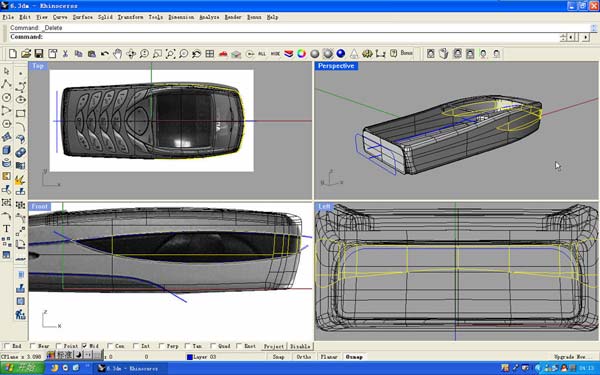

在front视图画封闭的曲线,注意红圈部分,如果大家能看到实际手机就会发现这里的边稍微凸出来,所以这里要留下凸出的边.(画曲线的目的是为了后面拉伸成实体后进行布尔运算的)

拉伸曲线生成实体

先做布尔运算,用手机修剪拉伸的实体,再提取边线生成圆管.

用圆管剪切.

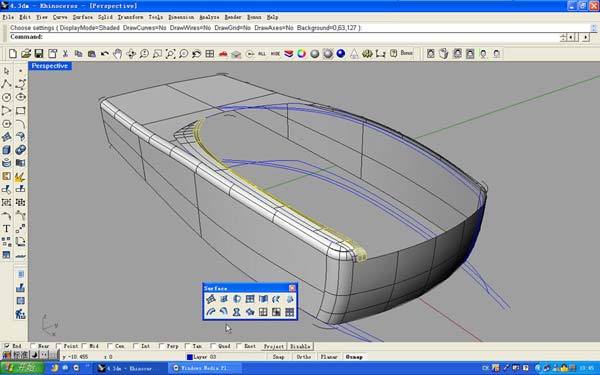

再blend生成面.

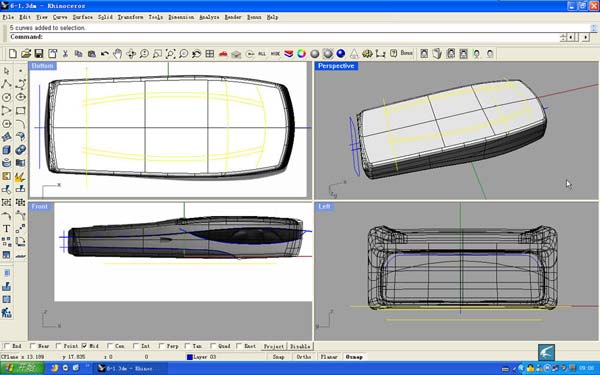

到上一步为止,一个模型的大体形态已经出来了.这里再把模型分开,分为面壳,中框,电池盖.先依参考图画线

拉伸出面,

剪切面.

这是分出来的面壳

再拉伸电池盖部位的线.

飞扬

剪切面

同样的,把这部分剪切出来.

要注意的是,面壳,中框,电池盖之间是有缝隙的.所以要把缝隙剪切出来,然后拉伸边线,做出缝隙.

现在做手机背面的造型.先要画线.

用红箭头标出的线把底面切成两部分.

再拉伸刚才画的曲线.

删除不要的面,在把控制点打开调整控制点,注意把红线划出的控制点向上调整就可以了.要保持另一边的3排控制点不动,这样可以保持曲面与另一边的G2连续.

再用Blend或者是双轨扫描生成曲面.

再制作手机充电部分的造型,只是简单的剪面,拉伸面的工作.

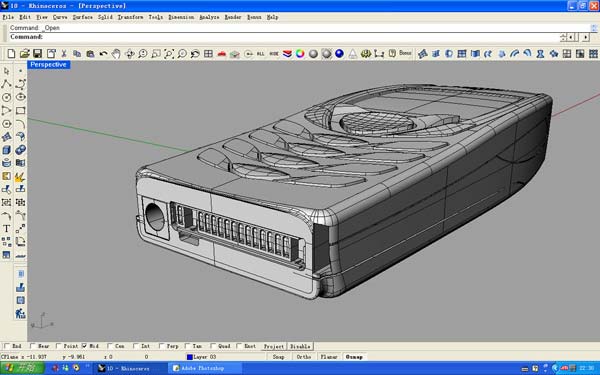

完成的

这就差不多完成了.剩下的就是添加细节的工作,然后将倒角的工作做完就OK了.

美雅九剑

实话说，直板的手机曲面很少，只是特征很多，比较好建些，如果是汽车就是有难度了
