第一课。综合以前发的视频,做好2D结构,与3D分模

[复制链接]
发表于 2007-5-18 21:58:27 | 显示全部楼层 |阅读模式

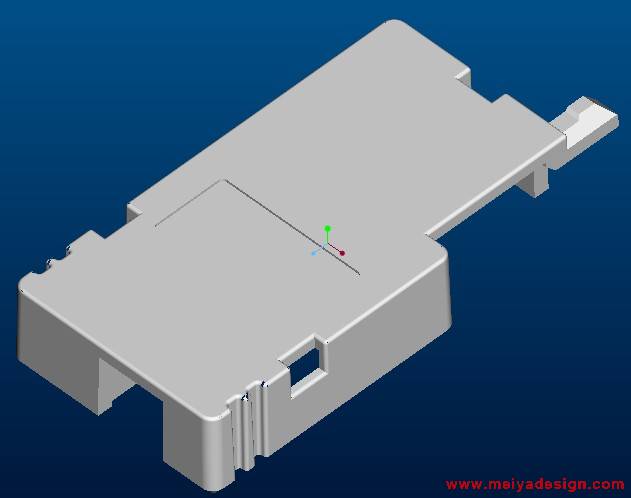

产品是相当简单的一个上盖,做的时候请想好加工方法与细节。要求做好2D与3D,不要不做,错了也没关系大家互相交流,没有谁一开始就做的好,做好的学员请上传附件,权限设为100.

思考题:1.因为产品较小。请考虑模芯是原身留还是镶件来做
            2.运水的排位请想好
            3.顶针的位子与大小。为什么要这样做

            以上3题在2D的模具结构图中请回答出来





作业须知:
             材料:ABS      一出二

[ 本帖最后由 星火燎原 于 2007-6-6 12:51 编辑 ]

1.rar

68.63 KB, 下载次数: 25718, 下载积分: 华币 -1

发表于 2007-5-19 08:19:01 | 显示全部楼层
怎么没有人做呀?我先来吧,
不过我不懂得出2D结构图
发表于 2007-5-19 16:22:46 | 显示全部楼层
什么材料啊、》
 楼主| 发表于 2007-5-20 21:36:46 | 显示全部楼层

答案

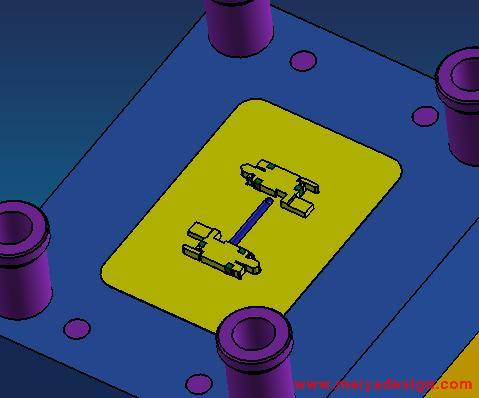

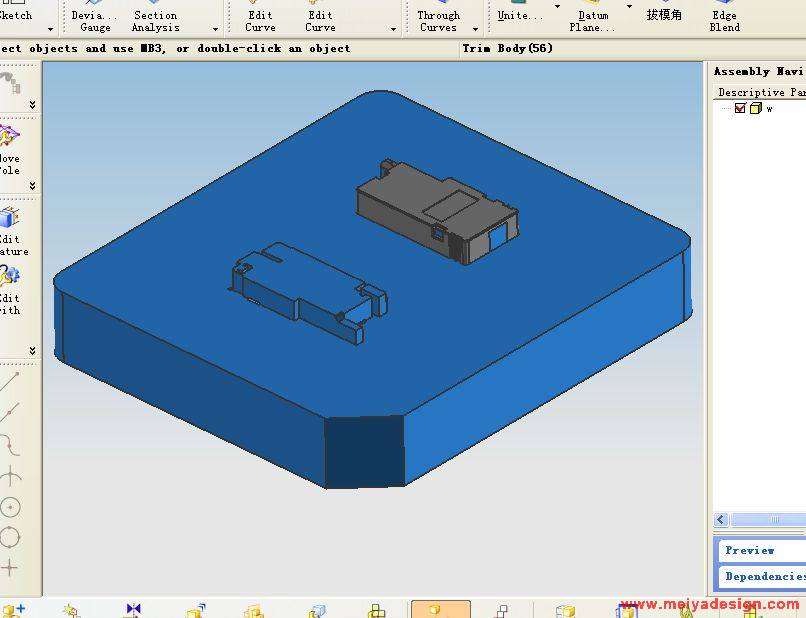

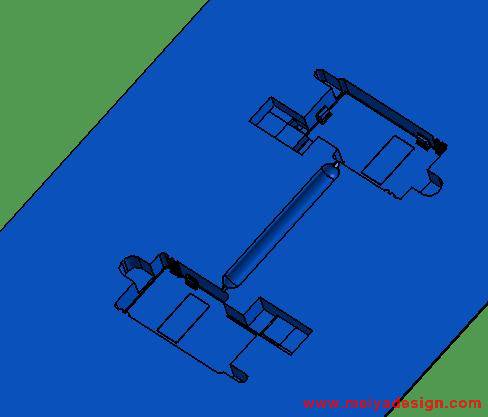

这次的答案主要是带大家了解最基本的模具结构与制作BOM清单,所以3D分模档只发了个简单的前后模结构,重点在2D的CAD文件里面大家下了以后可以项下如果在实际的制造过程当中我这样的结构是否可以

主要是从加工方面与材料节约方面,呵呵在实际的设计中这两点是必须要考虑的

1.rar

508.32 KB, 下载次数: 30273, 下载积分: 华币 -1

发表于 2007-5-21 00:23:21 | 显示全部楼层
看到了,感谢 偶来重新学习
发表于 2007-5-21 08:03:15 | 显示全部楼层
在工模部做过模具,对模具结构原理有所了解,但没有搞过模具设计!怎么办
 楼主| 发表于 2007-5-21 09:58:31 | 显示全部楼层

回复 #6 苍龙 的帖子

呵呵,那就从现在开始学习咯
发表于 2007-5-21 23:05:07 | 显示全部楼层
发表于 2007-5-21 23:29:50 | 显示全部楼层
谢谢楼主,我的枕位没弄得你那么好
发表于 2007-5-23 10:15:43 | 显示全部楼层
我也来一个!只是我不大明白!有托顶针和一般顶针的用法!还有比如模架的选择,最好是从最基础的东西讲起这样可能相对好些!

[ 本帖最后由 冷风 于 2007-5-23 10:21 编辑 ]
