输入模型在NX中的一个修复方法

中华秀剑 · 发表于 2007-3-12 18:32:20

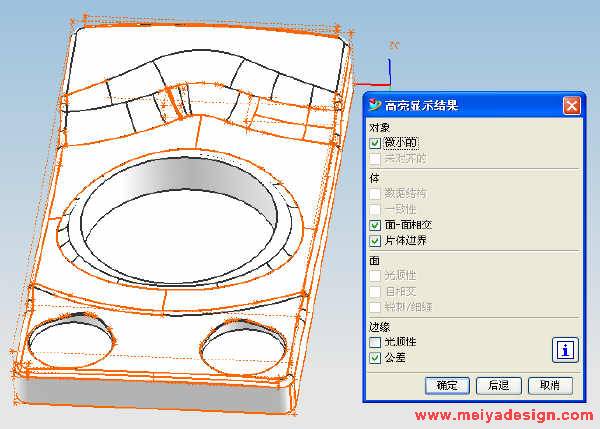

刚好做了一个，PM例子中的模型，到UG中一分析，真是惨哪
模型质量不好带来的问题想必大家都清楚了：不能抽壳，不好倒圆角，加工出问题等等

中华秀剑 · 发表于 2007-3-12 18:33:46

看到有人是把不好的圆角面用网格面重新做的，但仔细一想，既然是圆角面，何不重新倒一下呢？
因为进来是时候已经是缝合好的，就把面抽出来

中华秀剑 · 发表于 2007-3-12 18:35:05

先把圆角面移到其他层。

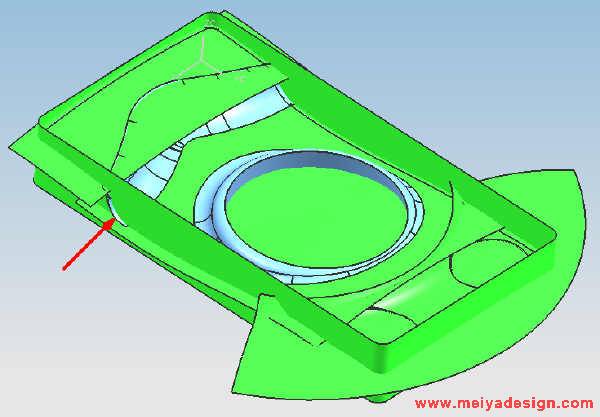

该扩大的扩大，该延长的延长，各四个

中华秀剑 · 发表于 2007-3-12 18:35:45

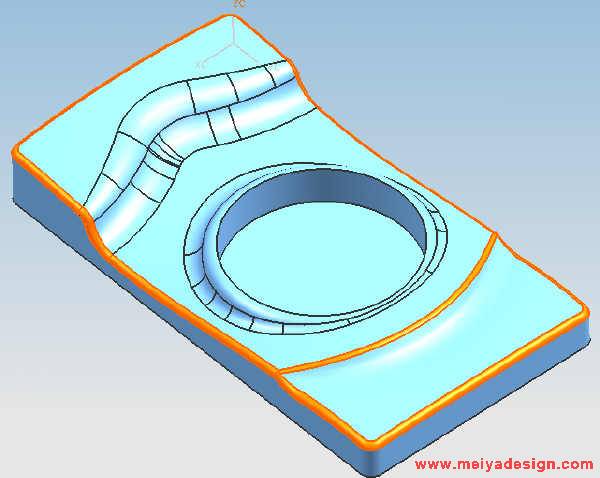

修剪一下再缝合，还是挺快的

中华秀剑 · 发表于 2007-3-12 18:36:38

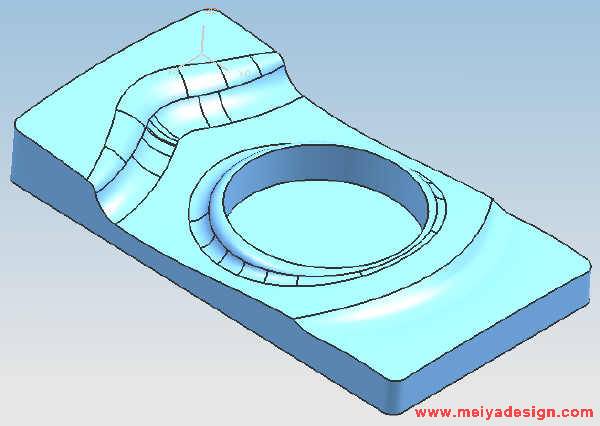

参照原来的圆角面，倒二个圆角（R5/R4.5）

中华秀剑 · 发表于 2007-3-12 18:37:24

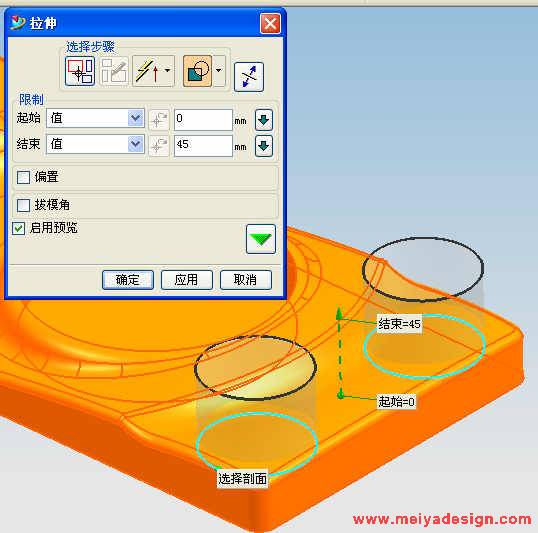

利用原来的片体边缘，拉伸、布尔减，把二个孔做回去

中华秀剑 · 发表于 2007-3-12 18:38:06

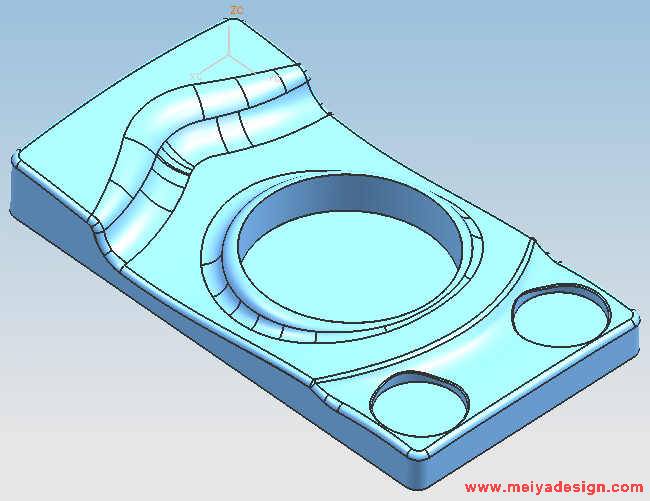

参照原来的片体，倒R1圆角

中华秀剑 · 发表于 2007-3-12 18:38:50

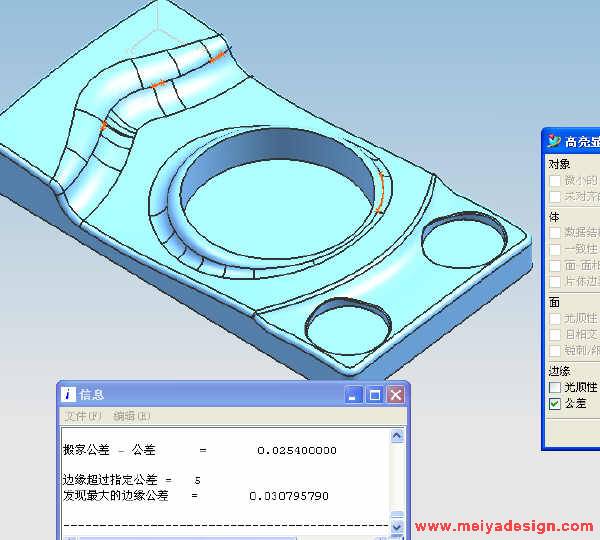

分析一下，其他问题没了，如果想公差再小点，可以把原来的面再修修就可以了，这里就不搞了。

飞龙 · 发表于 2007-3-12 19:47:09

经验交流

龙泊东江 · 发表于 2007-3-12 19:50:39

呵呵,很好的经验
